Водородно-поршневой компрессор малой мощности

Обзор

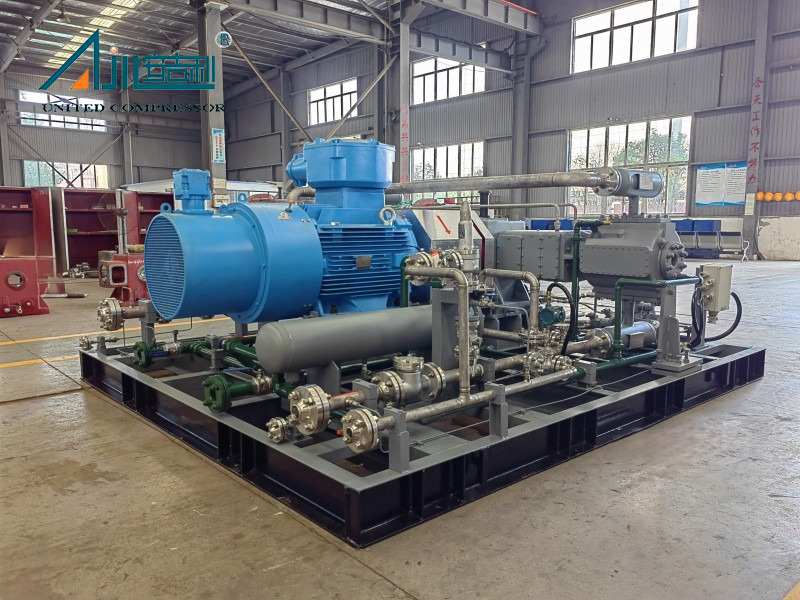

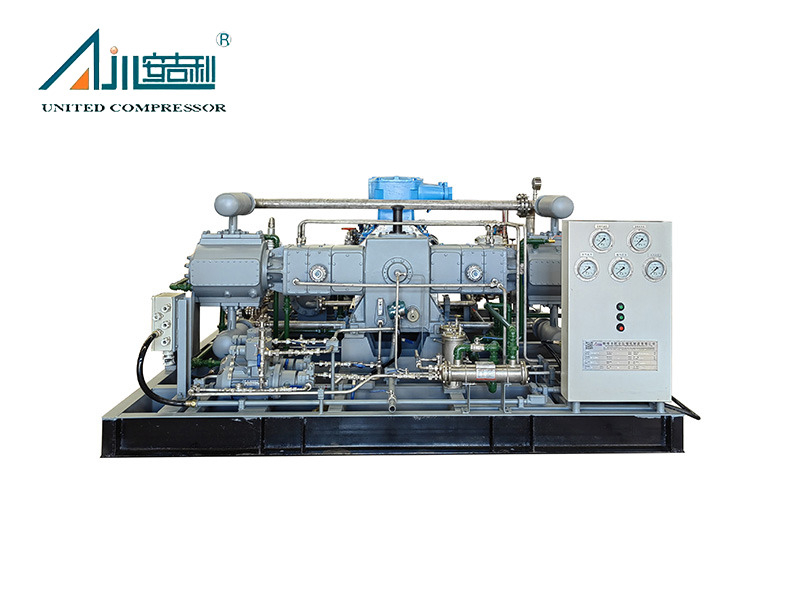

Компрессор DW-1,8/15-30 , изготовленный Bengbu United Compressor (ведущий поставщик компрессора на базе Китая), представляет собой передовый поршневой поршневой компрессор, предназначенный для эффективного сжатия водорода. Этот компрессор, адаптированный для разнообразных промышленных применений, выделяется благодаря своей надежной производительности и универсальной конструкции, что делает его идеальным для выработки энергии водорода, хранения энергии, транспортных средств топливных элементов и систем хранения водорода высокого давления.

Ключевые технические параметры определяют его возможности: он обрабатывает газовую среду водорода с пропускной способностью 1500 нМ/ч , работает при давлении на входе 1,5 МПа . Основанный на основном двигателе 75 кВт , он имеет компактные общие размеры 3200 × 3000 × 1850 мм и общий вес 5,8 т , обеспечивая легкую интеграцию в различные промышленные установки.

Помимо автономных характеристик, DW-1,8/15-30 является частью комплексной линейки продуктов, которая включает в себя другие модели водородных компрессоров (такие как DW, ZW, MW, PW и VW Series), которые охватывают скорости потока от 150 нМ/ч до 4500 нМ/ч и давления выхлопных газов в диапазоне от 0,65 мп.г до 20mpa.g . Этот диапазон позволяет Bengbu United Compressor соответствовать пользовательским требованиям в разных отраслях, от нефти и газа до возобновляемых источников энергии.

Функции

Высокая эффективность и надежность

Компрессор водорода DW -1,8/15-30 может похвастаться высокой эффективностью и надежностью, поддерживаемым передовой инженерией. Его структура D-типа (симметричный баланс) сводит к минимуму вибрацию и шум, в то время как система с водяным охлаждением обеспечивает стабильную работу даже при длительном использовании. С меньшим количеством уязвимых частей, он снижает затраты на простоя и обслуживание, что делает его экономически эффективным выбором для долгосрочных операций.

Беспроигрышная смазочная конструкция

Критическим преимуществом является его беспроссловная технология смазки, достигнутая с помощью двойной структуры среднего тела, которая предотвращает загрязнение картевого масла в водородной среде. Эта конструкция имеет жизненно важное значение для поддержания чистоты водорода - важнейшего в таких приложениях, как системы топливных элементов, где даже незначительное загрязнение нефти может повредить оборудование. Цилиндр и головка цилиндра, изготовленная из серого чугуна/кованой стали, еще больше повышают долговечность и среднюю целостность.

Запатентованные инновации

Компрессор Bengbu United интегрирует проприетарные технологии, в том числе такие патенты, как ZL 2017 2 1907021.7 (защитный рукав поршней стержней) и ZL 2017 2 190177.0 (поршень диапазона для симметричных сбалансированных компрессоров). Эти инновации повышают структурную стабильность, продлевают срок службы компонентов и обеспечивают соблюдение международных стандартов качества.

Область применения

Компрессоры водорода играют решающую роль в выработке водорода, хранении энергии и нагревании. Например, сжатие водорода на высокое давление для выработки электроэнергии топливных элементов или хранение его в газовых цилиндрах высокого давления или подземных резервуарах для хранения для аварийного использования. Кроме того, системы отопления водорода также полагаются на их способность к доставке высокого давления. Транспортные средства для водородных топливных элементов полагаются на водородный компрессор для сжатия газа водорода в резервуаре для хранения до необходимого давления топливного элемента, которое является основным компонентом работы транспортного средства. В центре внимания этой области - легкая конструкция и эффективная технология сжатия.

Выделите преимущества

Обладает высокой эффективностью, надежностью и высокой степенью автоматизации;	Менее уязвимые детали, низкий вибрации, низкий уровень шума, легкая работа и обслуживание	Основное и вспомогательное оборудование компрессора установлено на салах, работающих гладко и надежно. Общая установка SLED удобна для транспортировки и установки компрессора	Все компоненты машины тщательно спроектированы

Патентные сертификаты

	По поршневой нити защитной рукав ZL 2017 2 1907021.7			Устройство поддержки кольца поршня ZL 2018 2 0294776.2
	Поршень диапазона ZL 2017 2 190177.0 для симметричных сбалансированных компрессоров			Интегрированный длинный короткий двойной отсек ZL 2018 2 0294762.0

Целая машина описание

Компрессор принимает D-тип (симметричный тип баланса), без масляного охлаждения, смазку без масла, поршневой поршневой тип, 2-й 3-ступенчатое сжатие, а весь блок поставляется модульным образом.

Колчачок компрессора изготовлен из серого чугуна и имеет четыре отверстия разных диаметров для установки горных горков, подшипников и подшипников. Нижняя часть картера может хранить смазочное масло для смазки компрессора; Верхняя поверхность картера имеет интерфейс для установки крышки топливного входа (дыхательный порт); Кроме того, на картере также есть запасные интерфейсы, такие как порт масляного стока, порт наблюдения масляного манометра, порт впрыска масла подшипника и установка температурного порта температуры масла. Слив масляного стока был подключен к внешней стороне отсека и оснащен ручным шаровым клапаном для разряда масла с картера.

Среднее тело компрессора представляет собой двойную структуру среднего тела, гарантирующая, что среднее пространство тела больше, чем один ход, предотвращая попадание компрессора масла в цилиндре из картера, что гарантирует, что компрессорное масло не загрязняет среду. Материалом компрессора цилиндра представляет собой серую чугунную/кованую сталь, и он принимает бесфактуческую конструкцию смазки, которая не требует смазки масла. Материалом головки цилиндра представляет собой серую чугунную/кованую сталь, а воздушные клапаны расположены аксиально на головке цилиндра.

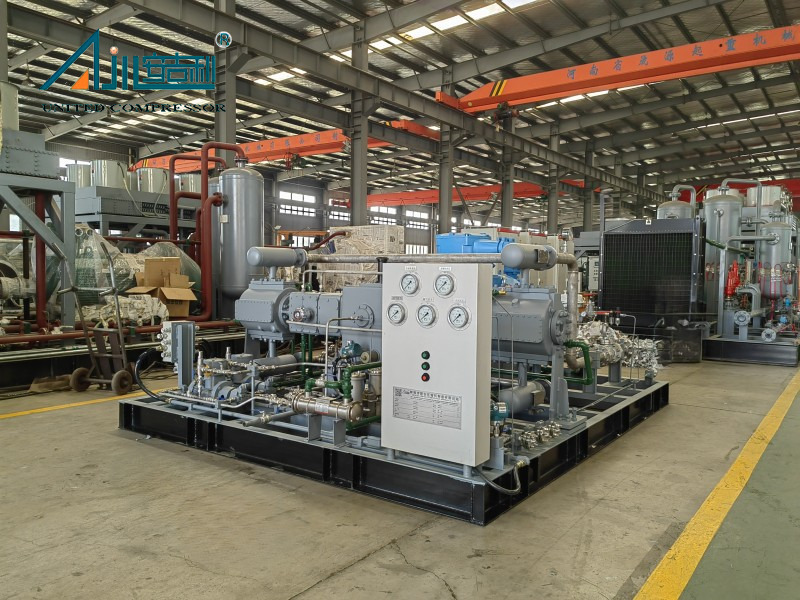

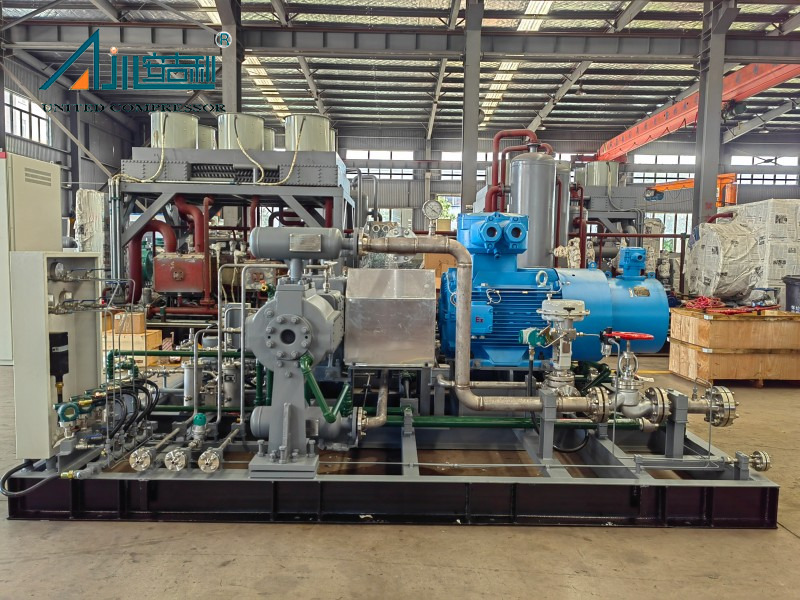

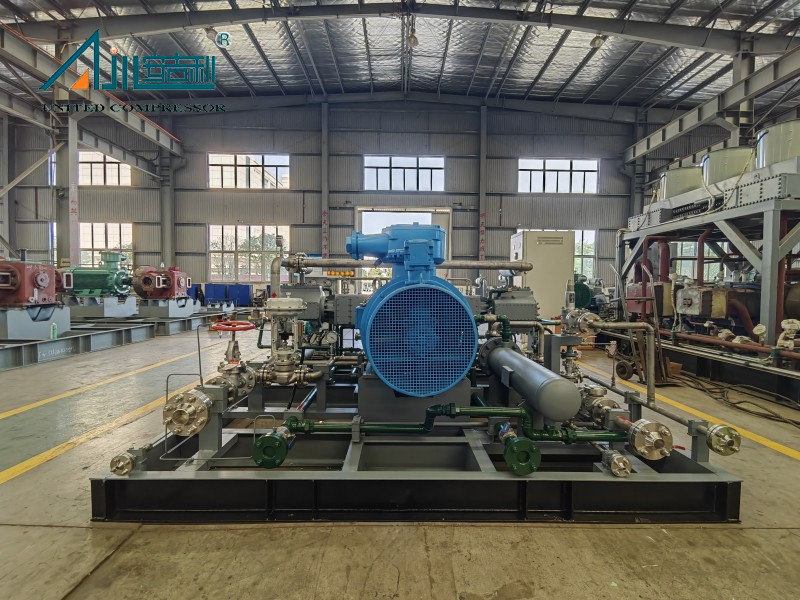

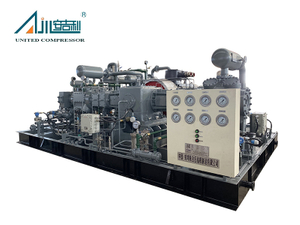

Компрессор на этой картинке-нестандартный продукт. Продукт предоставляет независимые решения, адаптированные к конкретным требованиям использования клиентов (скорость/чистота/чистота потока, среда использования, основные цели и конкретные требования клиентов), от проектирования до настройки продукта.

• Структурная форма:  D-тип/M-тип/S-тип/W-тип/V-тип/Z-тип

• Метод охлаждения:  охлаждение воды/воздушное охлаждение/смешанное охлаждение

• Форма установки:  фиксированная/мобильная/Pry монтированная/тип кабины

• Режим привода:  моторный привод/запуск двигателя дизельного топлива

• Транспорт: море/воздух/земля

• Упаковка:

  Металлическая каюта	Деревянная коробка	Звукоизоляционная кабина

Технический параметр

Нет.	Модель		Середина	Скорость потока (нм3/ч)	Давление выхлопных газов (mpa.g)	Моторная мощность (кВт)	Метод охлаждения	Общие размеры (мм)	Веса (кг)
1	DW-1.6/(8 ～ 12) -120		Водород	800	12	160	Водяной охлаждение	5800 × 3000 × 2300	8500
2	DW-1.8/15-30		Водород	1500	3.0	75	Водяной охлаждение	3200 × 3000 × 1850	5800
3	DW-6.74 (3.3) /0,7 (5 ～ 12) -12		Водород	600	1.2	90	Водяной охлаждение	5000 × 3200 × 2100	8000
4	DW-17.9/(4 ～ 5) -6,5		Водород	1270	0.65	132	Водяной охлаждение	3500 × 3000 × 2300	8000
5	DW-1.8/15-30		Водород	1500	3.0	75	Водяной охлаждение	3200 × 3000 × 1850	5800
6	DW-9,55/0,03-16		Водород	515	1.6	90	Водяной охлаждение	3500 × 3200 × 2500	6500
7	DW-96,5/(15 ～ 23)-(21 ~ 29)		Водород	4500	2. 1 ～ 2.9	185	Водяной охлаждение	5000 × 3000 × 2500	12000
8	DW-48/(15 ～ 23)-(21 ~ 29)		Водород	2642 ～ 4500	2. 1 ～ 2.9	55	Водяной охлаждение	4000 × 2700 × 2300	6000
9	D-0.57/16-200		Водород	500	20	75	Водяной охлаждение	5800 × 3200 × 2350	9000
10	ZW-0. 18/15-22		Водород	150	2.2	11	Водяной охлаждение	2200 × 1600 × 1700	2000
11	ZW-0,82/(6 ～ 8) -20		Водород	300	2.0	22	Водяной охлаждение	2500 × 1500 × 1750	2000
12	W-3/0,1-150		Водород	212	15	55	Водяной охлаждение	6000 × 2700 × 2100	15000
13	MW-7.7/9.8-40		Водород	4200	4.0	355	Водяной охлаждение	7500 × 3600 × 2000	22000
14	MW-255.2/(1,5 ～ 1,7) -10		Водород	3300	1.0	315	Водяной охлаждение	8000 × 3000 × 2200	20000
15	PW-0.6/(10 ～ 15) -30		Водород	0 ~ 560	3.0	30	Смешанное охлаждение	2200 × 1800 × 1600	1800
16	PW-137/17-25		Водород	820	2.5	30	Смешанное охлаждение	4000 × 2700 × 2300	6000
17	D-0.26/(28 ～ 31) -150		Водород	400	15	45	Смешанное охлаждение	3800 × 3200 × 1950	4800
18	PW-137/17-25		Водород	820	2.5	30	Смешанное охлаждение	4000 × 2700 × 2300	6000
19	VW-14.3/7		Водород	750	0.7	110	Смешанное охлаждение	4800 × 2250 × 2100	8000
20	DW-7.6/(4 ～ 5,7) -6,5		Водород	2000	0.65	55	Смешанное охлаждение	3500 × 3000 × 2300	6000

Проектный случай

Alibek Oilfield на юге Казахстана	Zazhuang CNG Compressor Project Chengdu Shenliang Technology Co., Ltd.	Пекин Hongke Qingneng Technology Co., Ltd. Associated Gas Compressor для проекта Shanxi Yan'an 60000 M3

Часто задаваемые вопросы

Для каких приложений подходит водородный компрессор DW-1.8/15-30?

Он идеально подходит для выработки энергии водорода, хранения энергии (хранение резервуаров высокого давления), системы снабжения водорода и промышленного нагрева водорода. Беспроигрышная конструкция делает его особенно подходящим для сценариев, требующих высокой чистовой водорода, таких как производство полупроводников и проекты зеленого водорода.

Можно ли настроить компрессор для конкретных потребностей?

Да. Bengbu United Compressor предлагает индивидуальные решения на основе требований клиентов, включая скорость потока, давление, чистоту и эксплуатационную среду. Настройки включают в себя методы охлаждения (с водным охлаждением, воздушное охлаждение, смешанное охлаждение), режимы привода (двигатель или дизельный двигатель) и упаковку (металлическая салона, деревянная коробка, звукоизоляционная кабина).

Как часто компрессор требует технического обслуживания?

Благодаря низкому количеству уязвимых частей и надежного дизайна, интервалы обслуживания расширяются. Рутинные проверки (например, уровень масла, температура) рекомендуются ежемесячно, причем основные капитальные ремонты обычно требуются каждые 12–18 месяцев, в зависимости от интенсивности использования.
