Состав газа (моль%): Газообразный водород 99%%, со следами жирных кислот.
Скорость потока: 65,3 Нм³/мин
Входное давление: 2,3 МПа. Г;
Температура на входе: 70 ℃
Давление выхлопа: 2,8 МПа. Г;
Мощность главного двигателя: 75кВт
Габаритные размеры машины: ~3200 × 3000 × 1850 мм
Общий вес машины: ~5,8Т
ДВ-3,4 23-28
| Количество: | |
|---|---|
Водородный компрессор DW -3.4/23-28 предназначен для промышленных систем технологических газов, требующих непрерывного сжатия водорода и стабильной обработки газа.
Этот поршневой компрессор производительностью 3918 Нм³/ч разработан для применений, связанных со сжатием водорода, где требуется более высокая пропускная способность газа и непрерывная работа.
Для сжатия водорода требуется специальное оборудование в зависимости от характеристик газа, условий давления и технологических требований. DW-3.4/23-28 представляет собой подходящее решение для промышленных водородных систем, отвечая требованиям сжатия технологического газа и повышения давления.
По сравнению с водородными компрессорами малой производительности, DW-3.4/23-28 ориентирован на применение с большими потоками водорода и подходит для промышленных процессов, требующих непрерывной обработки водорода.
Водородный компрессор DW-3.4/23-28 в основном используется в промышленных системах, где водород необходимо сжимать в процессе производства.
Типичные области применения включают в себя:
Применение химических процессов
Используется в промышленных процессах, где для производства или технологической циркуляции требуется сжатие водорода.
Промышленные газовые системы
Подходит для объектов, требующих непрерывного сжатия водорода и стабильной подачи газа.
Установки технологического газа
Применяется на промышленных предприятиях, где сжатие водорода является частью технологического процесса.
Характеристики конструкции продукта
Водородный компрессор DW -3.4/23-28 использует технологию возвратно-поступательного поршневого сжатия для газообразного водорода.
Основные характеристики включают в себя:
Предназначен для сжатия водородной среды.
Подходит для применения в промышленных технологических газах.
Способен удовлетворить большие потребности в потоке водорода.
Конфигурируется в соответствии с условиями эксплуатации и требованиями проекта.
Конструкция компрессора ориентирована на удовлетворение требований промышленных систем сжатия водорода.
Патентные сертификаты
| Защитная втулка резьбы штока поршня ZL 2017 2 1907021.7 |
| Устройство опоры поршневых колец ZL 2018 2 0294776.2 | |
| Поршень диапазона ZL 2017 2 190177.0 для симметричных сбалансированных компрессоров |
| Встроенное длинное короткое двойное отделение ZL 2018 2 0294762.0 |
Преимущества применения
DW-3.4/23-28 предназначен для применений, требующих более высокой производительности по переработке водорода.
Компрессор может быть интегрирован в промышленные газовые системы в зависимости от условий эксплуатации.
Структура возвратно-поступательного сжатия обеспечивает стабильные характеристики сжатия для промышленного применения водорода.
|
|

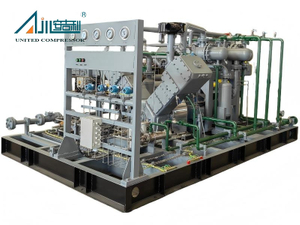

Компрессор на этом снимке — нестандартное изделие. Продукт предоставляет независимые решения, адаптированные к конкретным требованиям использования клиентов (скорость потока/чистота/давление, среда использования, основное назначение и конкретные требования клиента), от проектирования до настройки продукта.
Структурная форма: D-тип/M-тип/S-тип/W-тип/V-тип/Z-тип
Способ охлаждения: водяное охлаждение/воздушное охлаждение/смешанное охлаждение.
Форма установки: фиксированная/мобильная/монтируемая на подъёмнике/кабинный тип.
Режим привода: моторный привод/запуск дизельного двигателя
Транспорт: морской/воздушный/сухопутный
Упаковка:
|
|
|
Металлическая кабина | Деревянный ящик | Звукоизолированная кабина |
Технические параметры
Нет. | Модель | Середина | Расход | Давление выхлопных газов | Мощность двигателя | Метод охлаждения | Габаритные размеры | Вес | |
1 | ДВ-1,6/(8～12)-120 | Водород | 800 | 12 | 160 | С водяным охлаждением | 5800×3000×2300 | 8500 | |
2 | ДВ-1,8/15-30 | Водород | 1500 | 3.0 | 75 | С водяным охлаждением | 3200×3000×1850 | 5800 | |
3 | ДВ-6,74(3,3)/0,7(5～12)-12 | Водород | 600 | 1.2 | 90 | С водяным охлаждением | 5000×3200×2100 | 8000 | |
4 | ДВ-17,9/(4～5)-6,5 | Водород | 1270 | 0.65 | 132 | С водяным охлаждением | 3500×3000×2300 | 8000 | |
5 | ДВ-1,8/15-30 | Водород | 1500 | 3.0 | 75 | С водяным охлаждением | 3200×3000×1850 | 5800 | |
6 | ДВ-9,55/0,03-16 | Водород | 515 | 1.6 | 90 | С водяным охлаждением | 3500×3200×2500 | 6500 | |
7 | DW-96,5/（ 15～23 ）-（ 21~29） | Водород | 4500 | 2. 1～2,9 | 185 | С водяным охлаждением | 5000×3000×2500 | 12000 | |
8 | DW-48/（ 15～23 ）-（ 21~29） | Водород | 2642～4500 | 2. 1～2,9 | 55 | С водяным охлаждением | 4000×2700×2300 | 6000 | |
9 | Д-0,57/16-200 | Водород | 500 | 20 | 75 | С водяным охлаждением | 5800×3200×2350 | 9000 | |
10 | ЗВ-0. 18/15-22 | Водород | 150 | 2.2 | 11 | С водяным охлаждением | 2200×1600×1700 | 2000 | |
Кейс проекта
|
|
|
Закупка оборудования для осушки молекулярных сит, устройства для регенерации и закачки этиленгликоля, а также установки топливного газа на Акимомском газовом месторождении. | Проект компрессора сжатого природного газа Zaozhuang компании Chengdu Shenliang Technology Co., Ltd. | Нинся Чжуннэн инженерия новых материалов |
Он предназначен для применения в водородной энергетике, включая системы топливных элементов, хранение водорода и промышленную переработку водорода.
Безмасляная конструкция помогает поддерживать чистоту водорода, предотвращая загрязнение масла, что делает его пригодным для применения с чистым водородом.
Да. Bengbu United Compressor предлагает индивидуальные решения с учетом условий содержания водорода, эксплуатационных требований, методов установки и применения проекта.
