Средний состав (мол.%): Водород 99. %%, с трассировками жирных кислот
Возможность лечения: 3 мграни/мин
Давление впускного отверстия: 0,01 МПа.
Температура входа: ≤ 50 ℃
Давление на выходе: 15 MPA.G (давление из датчика)
Основная мощность двигателя: 55 кВт
Общие размеры: ~ 6000 × 2700 × 2100 мм
Общий вес: ~ 15 т (тонна)
W-3/0,1-150 водородного компрессора
| Количество: | |
|---|---|

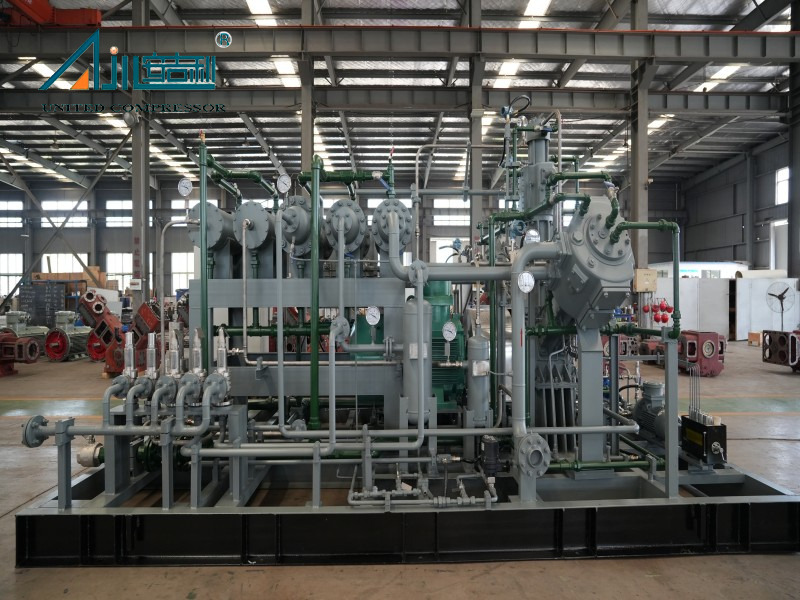

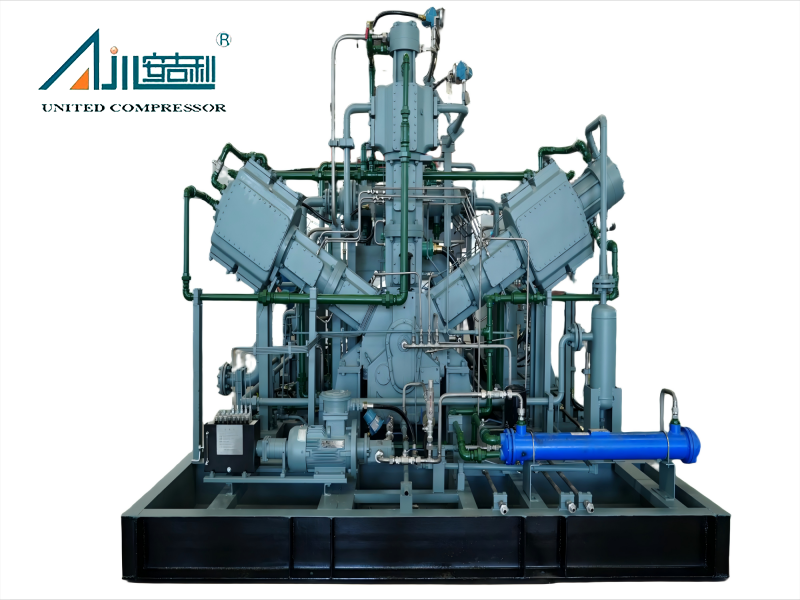

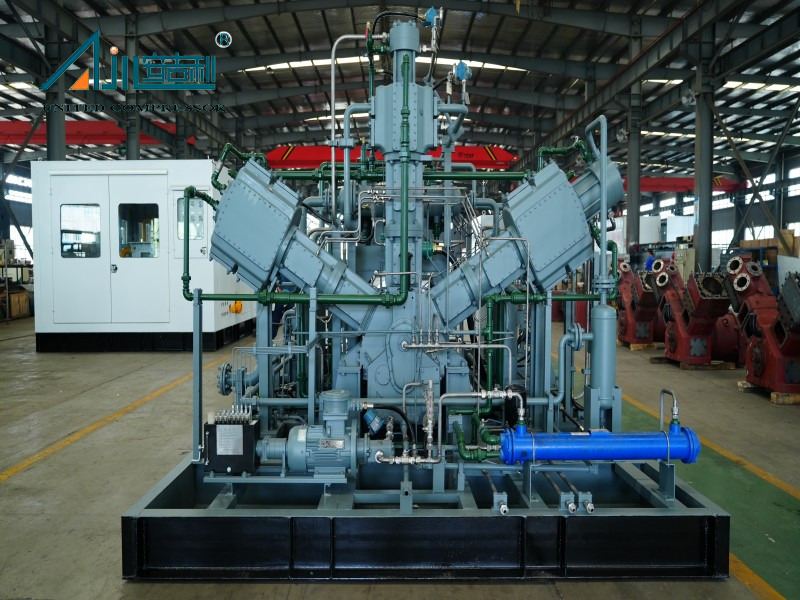

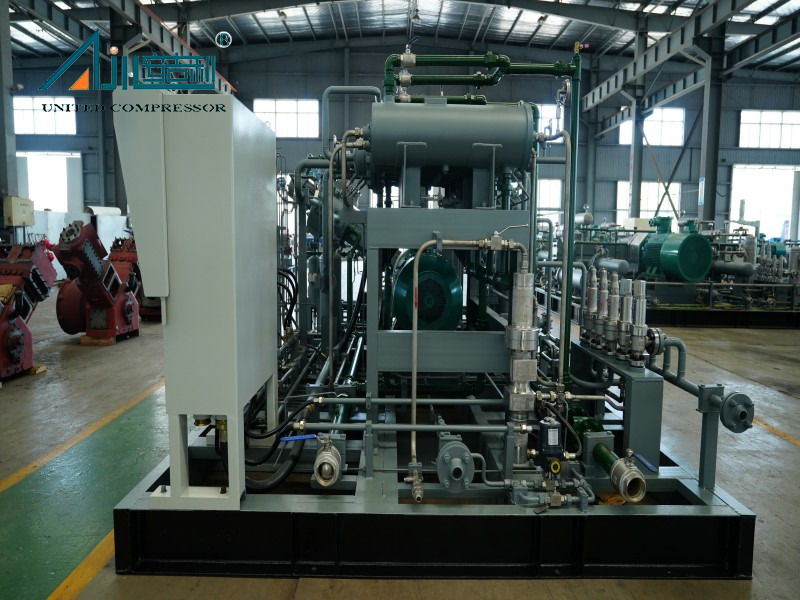

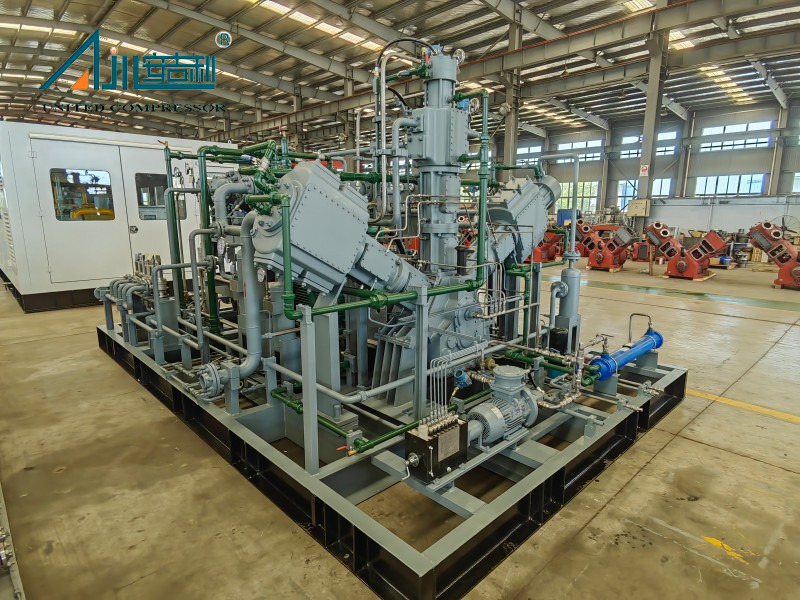

Компрессор водорода W-3/0,1-150 , произведенный Xuzhou Huayan Gas Equipment Co., Ltd.-профессиональное предприятие, специализирующееся на производстве газового оборудования в Китае,-создан специально для производства водорода высокого давления, который отвечает строгому давлению и потребностям в потоке. За классифицированным как W-тип, смазываемый поршневой поршневой компрессор с водой, он принимает 3-ступенчатую 5-ступенчатую структуру сжатия и интегрированный режим подачи, обеспечивая плавную интеграцию в промышленные системы, связанные с водородом, такие как поддержка производства водорода, хранение энергии и поставка промышленного газа.
Этот высокопроизводительный компрессор посвящен обработке чистой водородной среды. Ключевые эксплуатационные параметры включают номинальную объемную скорость потока 3 м³/мин, давление всасывания 0,01 МПа , температуру на входе ≤50 ℃ и номинальное давление разгрузки 15 МПа . Он оснащен основным двигателем взрывоопасного мотора 55 кВт YBX3-315S-8. С общим размером приблизительно 6000 × 2700 × 2100 мм и весом ~ 15000 кг , он достигает баланса между мощными характеристиками сжатия и практическими требованиями установки на месте.
Широко используемые в сценариях, таких как хранение водорода высокого давления, промышленные процессы гидрирования и системы подачи водорода топливных элементов, этот компрессор играет основную роль в сжатии водорода с низким давлением до 15 МПа для заполнения цилиндров высокого давления, обеспечивая стабильные источники водорода высокого давления для промышленных реакций и поддерживающих эффективных водоробов в поддержку топливных элементов. Его гибкий дизайн также позволяет адаптировать к пользовательским потребностям в обработке водорода, обслуживающих отраслей, от химической инженерии до новой энергии.

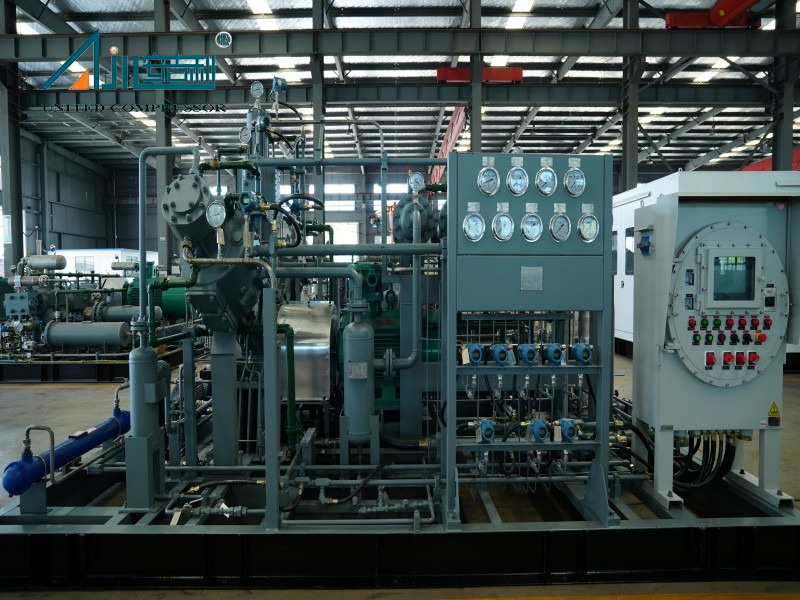

Компрессор водорода W-3/0,1-150 оснащен высокой автоматизацией, контролируемой Siemens PLC с 9-дюймовым сенсорным экраном для мониторинга в реальном времени и автоматической корректировке, значительно сокращая ручное вмешательство и время простоя в непрерывных операциях. Он принимает 5-ступенчатую конструкцию сжатия и многоэтапное охлаждение водяного охлаждения (с первыми-третьим стадиями в качестве охладителей оболочки и труб и четвертых-пятых стадий в качестве охладителей катушек), обеспечивая конечную температуру передачи газа ≤50 ℃, а температура выхлопа составляет ≤150 ℃, что поддерживает стабильные средние свойства. Критические компоненты, такие как газовые клапаны и упаковка стержней, получены из Hoerbigger, хорошо известного международного бренда, в то время как передатчики давления и температуры используют продукты Rosemount-значительно повышая долгосрочную операционную надежность.
Компрессор оснащен системой сброса двойных сточных вод (ручной + автоматический), где автоматическое время сброса сточных вод может быть скорректировано в зависимости от уровней загрязнения, а ручной разряд служит резервным копированием - снижая риск системных блоков и снижение частоты технического обслуживания. Уязвимые детали, такие как поршневые кольца и наполнители, имеют длительный срок службы (≥3000 часов), а коленчатый вал, поршень и другие компоненты основного ядра могут работать более 30000–50000 часов, минимизируя затраты на замену. Кроме того, централизованная конструкция основного устройства и вспомогательные компоненты (кулеры, сепараторы, шкаф управления) упрощает проверку и техническое обслуживание на месте, экономя затраты на рабочую силу и по времени.
Обладая двойной промежуточной структурой тела, компрессор предотвращает мигрирование нефти из картера на цилиндр, защищая чистоту среды. Цилиндры и головки цилиндров, изготовленные из серого чугуна или кованой стали, принимают осевое клапан для эффективного потока газа. Эта конструкция в сочетании с такими патентами, как защитный рукав для поршней стержней (ZL 2017 2 1907021.7) и интегрированное двойное двойное отсечение (ZL 2018 2 0294762.0) , не затрагивает свою инновационную инженерию.
Помимо стандартных спецификаций, компрессор предлагает индивидуальные решения на основе потребностей клиента, включая скорость потока, чистоту, давление, рабочую среду и конкретные варианты использования. Он поддерживает различные структурные формы (D-тип, M-тип, S-тип и т. Д.), Методы охлаждения (с водяным охлаждением, воздушное охлаждение, смешанное охлаждение) и типы установки (фиксированные, мобильные, установленные на скоплении, салона), обеспечивая совместимость с различными промышленными требованиями.
Область применения
Применение водородных компрессоров
Водородные заправочные станции
Хранение и повышение уровня водорода
Химические и нефтехимические процессы
Водородные энергетические проекты
В таких отраслях, как нефтехимическая инженерия, тонкий химический синтез и обработка поверхности металлов, многие основные процессы требуют непрерывного чистого водорода высокого давления. Например, в реакции гидрирования химических промежуточных соединений или процесса защиты водорода при обработке металлов с высокой температурой необходимо для обеспечения полного прогресса реакции и стабильности качества продукта 15 МПа. Компрессор водорода W-3/0,1-150 может сжимать водород с низким давлением (давление всасывания 0,01 МПа) до 15 МПа до пятиэтапного сжатия. Его охладители с оболочкой и трубкой первой-третьей стадии и охладители катушек четвертой-пятой стадии контролируют температуру передачи газа ≤50 ℃, а спиральный масляный сепаратор воды и фильтр высокого давления дополнительно удаляют примеси, гарантируя, что чистота водорода соответствует строгим требованиям промышленных процессов.
Выделите преимущества
 |  |  |  |
| Обладает высокой эффективностью, надежностью и высокой степенью автоматизации; | Менее уязвимые детали, низкий вибрации, низкий уровень шума, легкая работа и обслуживание | Основное и вспомогательное оборудование компрессора установлено на салах, работающих гладко и надежно. Общая установка SLED удобна для транспортировки и установки компрессора | Все компоненты машины тщательно спроектированы |
Патентные сертификаты
 | По поршневой нити защитной рукав ZL 2017 2 1907021.7 | | Устройство поддержки кольца поршня ZL 2018 2 0294776.2 | |
| Поршень диапазона ZL 2017 2 190177.0 для симметричных сбалансированных компрессоров | | Интегрированный длинный короткий двойной отсек ZL 2018 2 0294762.0 |
Целая машина описание
 |  |
Компрессор на этой картинке-нестандартный продукт. Продукт предоставляет независимые решения, адаптированные к конкретным требованиям использования клиентов (скорость/чистота/чистота потока, среда использования, основные цели и конкретные требования клиентов), от проектирования до настройки продукта.
Структурная форма: D-тип/M-тип/S-тип/W-тип/V-тип/Z-тип
Метод охлаждения: охлаждение воды/воздушное охлаждение/смешанное охлаждение
Форма установки: фиксированная/мобильная/Pry монтированная/тип кабины
Режим привода: моторный привод/запуск двигателя дизельного топлива
Транспорт: море/воздух/земля
Упаковка:
 |  |  |
| Металлическая каюта | Деревянная коробка | Звукоизоляционная кабина |
Технический параметр
| Нет. | Модель | Середина | Скорость потока (нм3/ч) | Давление выхлопных газов (mpa.g) | Моторная мощность (кВт) | Метод охлаждения | Общие размеры (мм) | Веса (кг) | |
| 1 | DW-1.6/(8 ～ 12) -120 | Водород | 800 | 12 | 160 | Водяной охлаждение | 5800 × 3000 × 2300 | 8500 | |
| 2 | DW-1.8/15-30 | Водород | 1500 | 3.0 | 75 | Водяной охлаждение | 3200 × 3000 × 1850 | 5800 | |
| 3 | DW-6.74 (3.3) /0,7 (5 ～ 12) -12 | Водород | 600 | 1.2 | 90 | Водяной охлаждение | 5000 × 3200 × 2100 | 8000 | |
| 4 | DW-17.9/(4 ～ 5) -6,5 | Водород | 1270 | 0.65 | 132 | Водяной охлаждение | 3500 × 3000 × 2300 | 8000 | |
| 5 | DW-1.8/15-30 | Водород | 1500 | 3.0 | 75 | Водяной охлаждение | 3200 × 3000 × 1850 | 5800 | |
| 6 | DW-9,55/0,03-16 | Водород | 515 | 1.6 | 90 | Водяной охлаждение | 3500 × 3200 × 2500 | 6500 | |
| 7 | DW-96,5/(15 ～ 23)-(21 ~  29) | Водород | 4500 | 2. 1 ～ 2.9 | 185 | Водяной охлаждение | 5000 × 3000 × 2500 | 12000 | |
| 8 | DW-48/(15 ～ 23)-(21 ~ 29) | Водород | 2642 ～ 4500 | 2. 1 ～ 2.9 | 55 | Водяной охлаждение | 4000 × 2700 × 2300 | 6000 | |
| 9 | D-0.57/16-200 | Водород | 500 | 20 | 75 | Водяной охлаждение | 5800 × 3200 × 2350 | 9000 | |
| 10 | ZW-0. 18/15-22 | Водород | 150 | 2.2 | 11 | Водяной охлаждение | 2200 × 1600 × 1700 | 2000 | |
| 11 | ZW-0,82/(6 ～ 8) -20 | Водород | 300 | 2.0 | 22 | Водяной охлаждение | 2500 × 1500 × 1750 | 2000 | |
| 12 | W-3/0,1-150 | Водород | 212 | 15 | 55 | Водяной охлаждение | 6000 × 2700 × 2100 | 15000 | |
| 13 | MW-7.7/9.8-40 | Водород | 4200 | 4.0 | 355 | Водяной охлаждение | 7500 × 3600 × 2000 | 22000 | |
| 14 | MW-255.2/(1,5 ～ 1,7) -10 | Водород | 3300 | 1.0 | 315 | Водяной охлаждение | 8000 × 3000 × 2200 | 20000 | |
| 15 | PW-0.6/(10 ～ 15) -30 | Водород | 0 ~ 560 | 3.0 | 30 | Смешанное охлаждение | 2200 × 1800 × 1600 | 1800 | |
| 16 | PW-137/17-25 | Водород | 820 | 2.5 | 30 | Смешанное охлаждение | 4000 × 2700 × 2300 | 6000 | |
| 17 | D-0.26/(28 ～ 31) -150 | Водород | 400 | 15 | 45 | Смешанное охлаждение | 3800 × 3200 × 1950 | 4800 | |
| 18 | PW-137/17-25 | Водород | 820 | 2.5 | 30 | Смешанное охлаждение | 4000 × 2700 × 2300 | 6000 | |
| 19 | VW-14.3/7 | Водород | 750 | 0.7 | 110 | Смешанное охлаждение | 4800 × 2250 × 2100 | 8000 | |
| 20 | DW-7.6/(4 ～ 5,7) -6,5 | Водород | 2000 | 0.65 | 55 | Смешанное охлаждение | 3500 × 3000 × 2300 | 6000 | |
Проектный случай
 |  |  |
| Закупка дегидратации молекулярного сита, регенерации и инъекционного устройства этиленгликоля, а также заново топливного газа в газовом поле Akimom | Zazhuang CNG Compressor Project Chengdu Shenliang Technology Co., Ltd. | Ningxia Zhongneng Новые материалы инженерии |
Этот компрессор широко используется в выработке водорода (сжатие водорода для производства электроэнергии топливных элементов), хранение энергии (хранение водорода высокого давления для стабилизации сетки), систем нагрева (доставка водорода при необходимых давлениях) и транспортных средств топливных элементов (поставка сжатого водорода в борту топливных элементов). Он также обслуживает проекты возобновляемой энергии и промышленные линии обработки водорода.
Бесслова смазка не обеспечивает загрязнения компрессора масла водородной среды, которая жизненно важна для поддержания 99%+ чистоты водорода -строгое потребность в топливных элементах, полупроводниковых производства и других применений высокой чистоты. Эта конструкция устраняет необходимость в системах разделения нефти, снижая операционную сложность и затраты.
Почему стоит выбрать наши водородные компрессоры?
Разработан для обеспечения водородной безопасности и герметизации.
Индивидуальное проектирование на основе требований проекта
Строгие заводские испытания перед отправкой
Опытный производитель с экспортными рекомендациями.
Да. Bengbu United Compressor обеспечивает сквозную настройку, от проектирования до производства, основываясь на требованиях клиентов, таких как скорость потока (до 4500 Нм/ч для связанных моделей) , давление (в диапазоне от 0,65 МПа до 20 МПа) , рабочая температура и условия окружающей среды. Варианты включают в себя различные методы охлаждения, структурные формы и упаковку (металлические каюты, звукоизоляционные каюты), чтобы соответствовать уникальным потребностям проекта.
