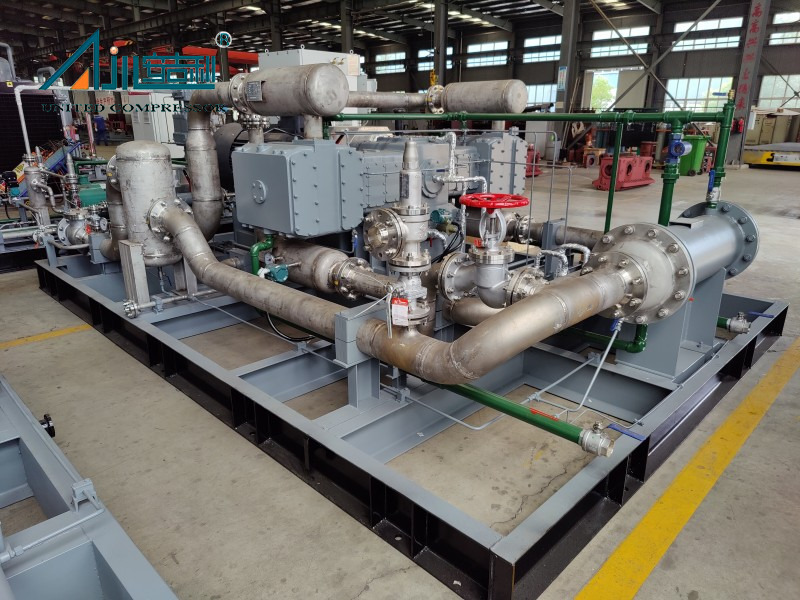

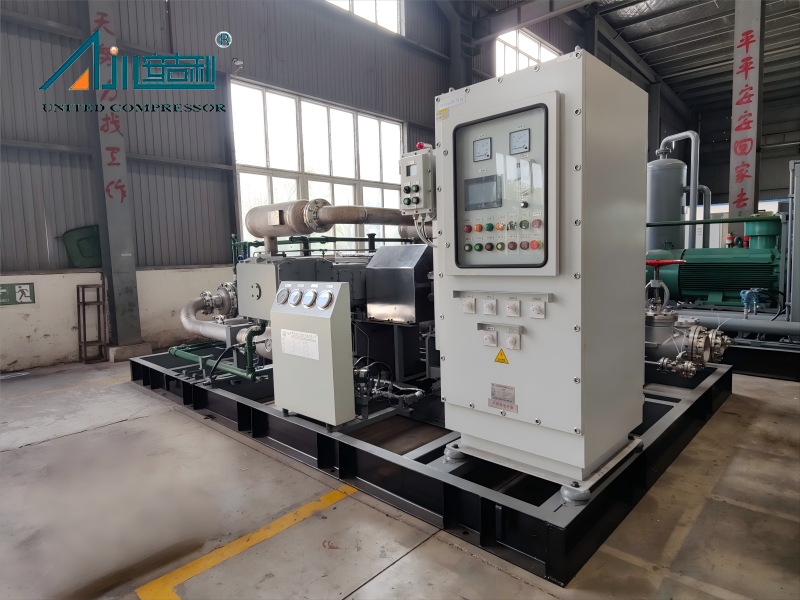

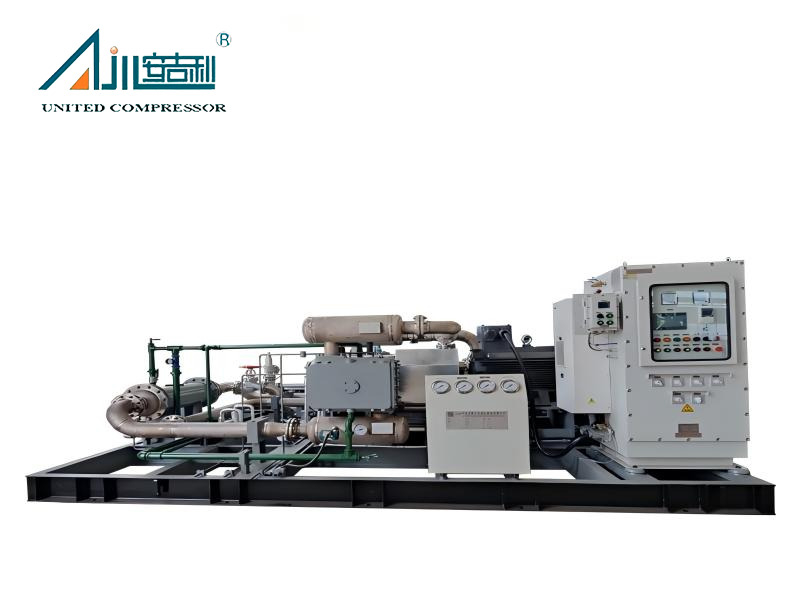

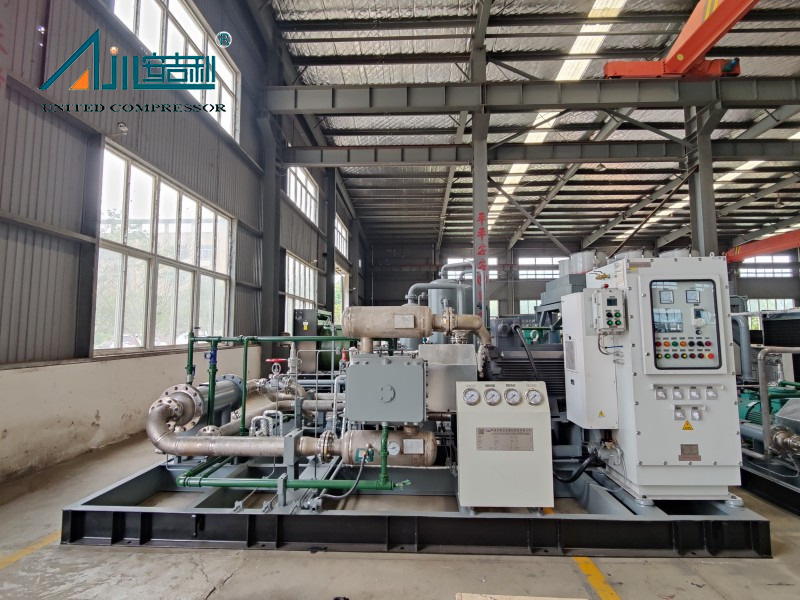

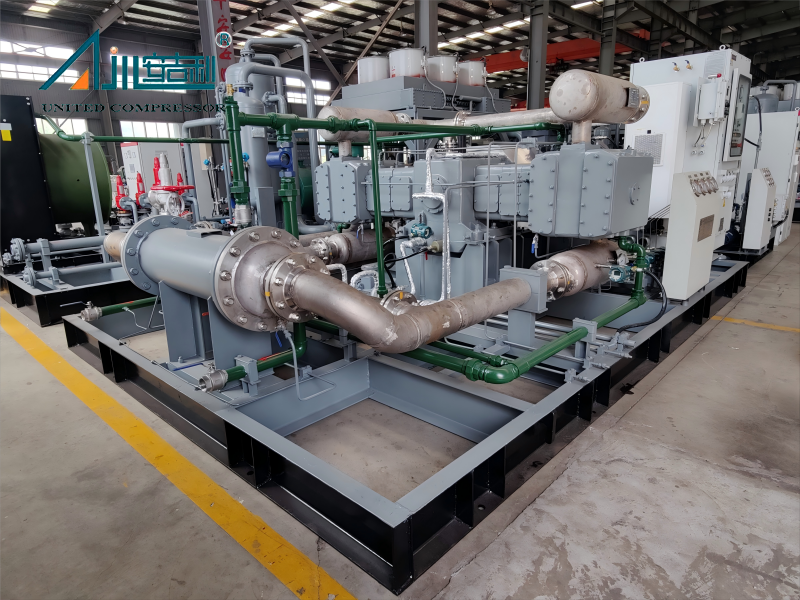

Водородный компрессор DW-17.9/(4-5) -6,5 , специализированный поршневой поршневой компрессор, спроектирован для потребностей в циркулирующем водородном сжатии железного демонстрационного демонстрационного проекта. Он служит основным устройством в системе подачи газа проекта, которая использует зеленый водород в качестве восстанавливающего газа для производства прямого снижения железа с скоростью металлизации не менее 92%. Этот компрессор предназначен для наружной промышленной среды, превосходящей стабильную работу, строгому водородному стеснению и адаптивности к конкретным условиям процесса, что делает его идеальным для сценариев высокого уровня зеленого железного производства и систем циркуляции водорода.

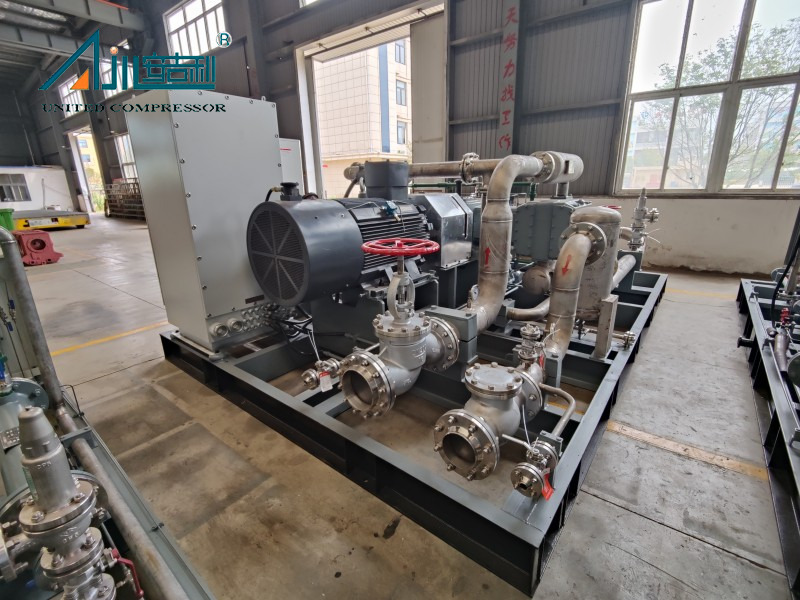

Ключевые технические параметры определяют его производительность: он обрабатывает смешанную среду 95 ~ 100% водорода и 0 ~ 5% азота, с номинальной объемной скоростью потока 17,9 мграни/мин (эквивалентно 1074 нм/ч, масштабируемой до 3000 ~ 5000 нМ/ч для потребностей в процессе). Он работает при давлении на входе 500 ~ 600 кПа.а (температура на входе 5 ~ 20 ℃, насыщенный водой) и достигает давления выхлопных газов 750 кПа. А, с температурой питания клеммы ≤40 ℃. Приведенный в действие мотор с переменной частотой 132 кВт (модель YBBP-355M-8), он имеет общий размер приблизительно 3500 × 3000 × 2300 мм и общий вес около 8T, обеспечивая бесшовную интеграцию в открытую установку установки установки.
Помимо автономной функции, DW-17.9/(4-5) -6,5 разработан с помощью комплексной поддержки, включая охладитель с водой, сепаратор газовой воды, систему управления ПЛК и без масла компонентов смазки-все построены с водородовыми материалами (например, 316S для смачиваемых деталей). Этот интегрированный дизайн согласуется с требованиями проекта для защиты взрыва (Exdiict4), удаленного мониторинга и долгосрочной непрерывной работы (8000 часов в год), обеспечивая совместимость со всей цепочкой процессов прямого процесса прямых руд.
DW-17.9/(4-5) -6,5 водородного компрессора обеспечивает исключительную стабильность и долговечность благодаря своему D-типу (симметричная сбалансированная) структура с двумя цилиндрами и конструкцию с двойным средним телом. Эта структура сводит к минимуму вибрацию (интенсивность вибрации ≤18 мм/с, соответствующую GB/T7777-2021) и предотвращает загрязнение масла картера от загрязнения водородной среды. Ключевые компоненты-такие как 45# стальный коленчатый вал (обработанный индукционным упрочнением для повышенной устойчивости к износу) и поршня 42CRMO (нитричная поверхность, минимальная твердость HRC60)-составление срока службы конструкции ≥30 000 часов, уменьшая частоту технического обслуживания и простоя в течение длительной промышленной работы.

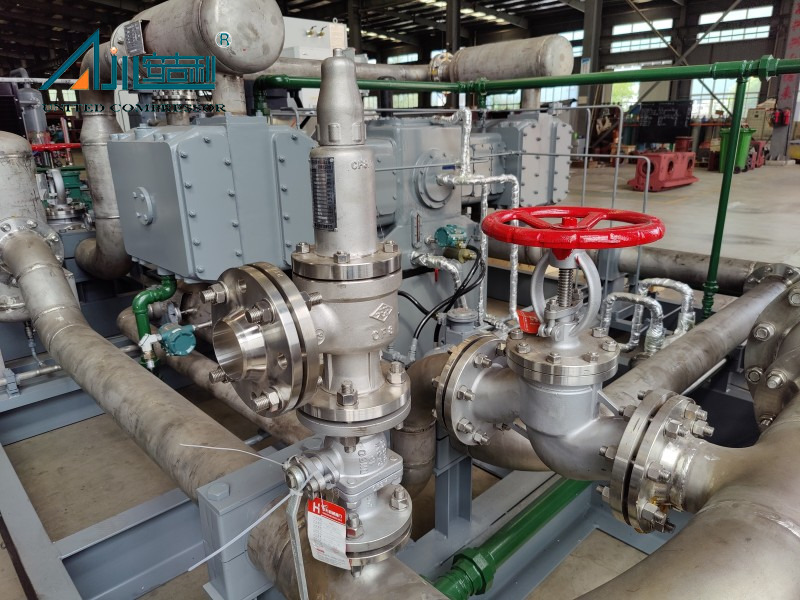

Критическим преимуществом является его строгая конструкция плотности водорода, необходимая для предотвращения утечки легковоспламеняющейся водородной среды. Компрессор принимает многоступенчатую систему герметизации: заполненные кольца упаковки PTFE (с портами для очистки азота) для поршневого стержня и сетчатые структурированные клапаны с пластинками для клеток (скорость утечки ≤3 ‰, с нулевой утечкой на месте). Кроме того, вся электрическая система (включая шкаф управления с защитой от положительного давления) соответствует стандартам Exdiict4, а также защищенные устройства, такие как клапаны для снятия давления и сепараторы газовой воды, установлены для обеспечения безопасной работы в наружной взрывной среде.

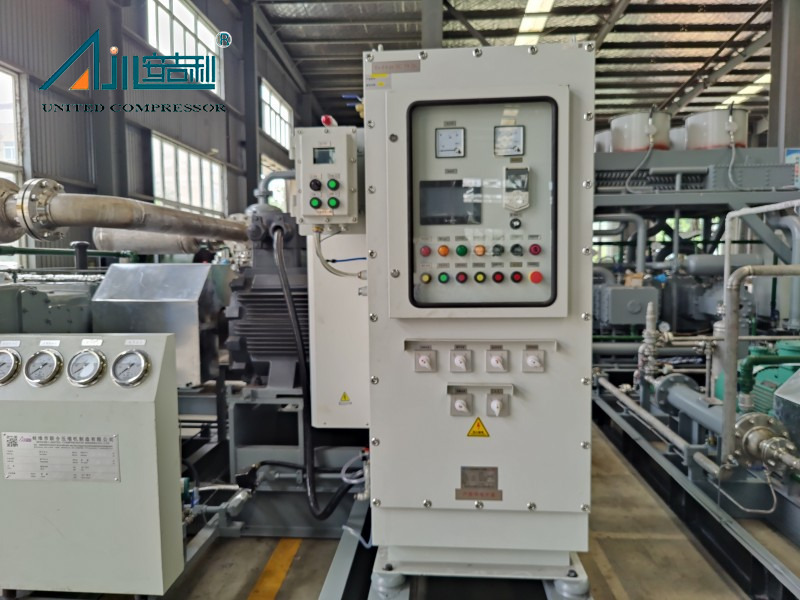

Компрессор оснащен Siemens Smart200 PLC и 7-дюймовым цветным сенсорным экраном WeinView, что обеспечивает начало преобразования частоты (для снижения воздействия сетки) и мониторинг ключевых параметров в режиме реального времени (например, давление на входе/выходе, температуру масла/воды). Он оставляет за собой интерфейс связи RS485 и поддерживает протоколы Modbus-RTU/Ethernet для беспроблемного подключения к системе DCS пользователя. Это обеспечивает беспилотную эксплуатацию, удаленное отображение информации об эксплуатации/сигнале тревоги и удаленного отключения, согласуясь с потребностью проекта в интегрированном управлении процессом и снижением рабочей нагрузки на месте.
Область применения
Компрессоры водорода играют решающую роль в выработке водорода, хранении энергии и нагревании. Например, сжатие водорода на высокое давление для выработки электроэнергии топливных элементов или хранение его в газовых цилиндрах высокого давления или подземных резервуарах для хранения для аварийного использования. Кроме того, системы отопления водорода также полагаются на их способность к доставке высокого давления. Транспортные средства для водородных топливных элементов полагаются на водородный компрессор для сжатия газа водорода в резервуаре для хранения до необходимого давления топливного элемента, которое является основным компонентом работы транспортного средства. В центре внимания этой области - легкая конструкция и эффективная технология сжатия.
Выделите преимущества
 |  |  |  |
| Обладает высокой эффективностью, надежностью и высокой степенью автоматизации; | Менее уязвимые детали, низкий вибрации, низкий уровень шума, легкая работа и обслуживание | Основное и вспомогательное оборудование компрессора установлено на салах, работающих гладко и надежно. Общая установка SLED удобна для транспортировки и установки компрессора | Все компоненты машины тщательно спроектированы |
Патентные сертификаты
 | По поршневой нити защитной рукав ZL 2017 2 1907021.7 | | Устройство поддержки кольца поршня ZL 2018 2 0294776.2 | |
| Поршень диапазона ZL 2017 2 190177.0 для симметричных сбалансированных компрессоров | | Интегрированный длинный короткий двойной отсек ZL 2018 2 0294762.0 |
Целая машина описание
 |  |
Компрессор на этой картинке-нестандартный продукт. Продукт предоставляет независимые решения, адаптированные к конкретным требованиям использования клиентов (скорость/чистота/чистота потока, среда использования, основные цели и конкретные требования клиентов), от проектирования до настройки продукта.
Структурная форма: D-тип/M-тип/S-тип/W-тип/V-тип/Z-тип
Метод охлаждения: охлаждение воды/воздушное охлаждение/смешанное охлаждение
Форма установки: фиксированная/мобильная/Pry монтированная/тип кабины
Режим привода: моторный привод/запуск двигателя дизельного топлива
Транспорт: море/воздух/земля
Упаковка:
 |  |  |
| Металлическая каюта | Деревянная коробка | Звукоизоляционная кабина |
Технический параметр
| Нет. | Модель | Середина | Скорость потока (нм3/ч) | Давление выхлопных газов (mpa.g) | Моторная мощность (кВт) | Метод охлаждения | Общие размеры (мм) | Веса (кг) | |
| 1 | DW-1.6/(8 ～ 12) -120 | Водород | 800 | 12 | 160 | Водяной охлаждение | 5800 × 3000 × 2300 | 8500 | |
| 2 | DW-1.8/15-30 | Водород | 1500 | 3.0 | 75 | Водяной охлаждение | 3200 × 3000 × 1850 | 5800 | |
| 3 | DW-6.74 (3.3) /0,7 (5 ～ 12) -12 | Водород | 600 | 1.2 | 90 | Водяной охлаждение | 5000 × 3200 × 2100 | 8000 | |
| 4 | DW-17.9/(4 ～ 5) -6,5 | Водород | 1270 | 0.65 | 132 | Водяной охлаждение | 3500 × 3000 × 2300 | 8000 | |
| 5 | DW-1.8/15-30 | Водород | 1500 | 3.0 | 75 | Водяной охлаждение | 3200 × 3000 × 1850 | 5800 | |
| 6 | DW-9,55/0,03-16 | Водород | 515 | 1.6 | 90 | Водяной охлаждение | 3500 × 3200 × 2500 | 6500 | |
| 7 | DW-96,5/(15 ～ 23)-(21 ~  29) | Водород | 4500 | 2. 1 ～ 2.9 | 185 | Водяной охлаждение | 5000 × 3000 × 2500 | 12000 | |
| 8 | DW-48/(15 ～ 23)-(21 ~ 29) | Водород | 2642 ～ 4500 | 2. 1 ～ 2.9 | 55 | Водяной охлаждение | 4000 × 2700 × 2300 | 6000 | |
| 9 | D-0.57/16-200 | Водород | 500 | 20 | 75 | Водяной охлаждение | 5800 × 3200 × 2350 | 9000 | |
| 10 | ZW-0. 18/15-22 | Водород | 150 | 2.2 | 11 | Водяной охлаждение | 2200 × 1600 × 1700 | 2000 | |
| 11 | ZW-0,82/(6 ～ 8) -20 | Водород | 300 | 2.0 | 22 | Водяной охлаждение | 2500 × 1500 × 1750 | 2000 | |
| 12 | W-3/0,1-150 | Водород | 212 | 15 | 55 | Водяной охлаждение | 6000 × 2700 × 2100 | 15000 | |
| 13 | MW-7.7/9.8-40 | Водород | 4200 | 4.0 | 355 | Водяной охлаждение | 7500 × 3600 × 2000 | 22000 | |
| 14 | MW-255.2/(1,5 ～ 1,7) -10 | Водород | 3300 | 1.0 | 315 | Водяной охлаждение | 8000 × 3000 × 2200 | 20000 | |
| 15 | PW-0.6/(10 ～ 15) -30 | Водород | 0 ~ 560 | 3.0 | 30 | Смешанное охлаждение | 2200 × 1800 × 1600 | 1800 | |
| 16 | PW-137/17-25 | Водород | 820 | 2.5 | 30 | Смешанное охлаждение | 4000 × 2700 × 2300 | 6000 | |
| 17 | D-0.26/(28 ～ 31) -150 | Водород | 400 | 15 | 45 | Смешанное охлаждение | 3800 × 3200 × 1950 | 4800 | |
| 18 | PW-137/17-25 | Водород | 820 | 2.5 | 30 | Смешанное охлаждение | 4000 × 2700 × 2300 | 6000 | |
| 19 | VW-14.3/7 | Водород | 750 | 0.7 | 110 | Смешанное охлаждение | 4800 × 2250 × 2100 | 8000 | |
| 20 | DW-7.6/(4 ～ 5,7) -6,5 | Водород | 2000 | 0.65 | 55 | Смешанное охлаждение | 3500 × 3000 × 2300 | 6000 | |
Проектный случай
 |  |  |
| Alibek Oilfield на юге Казахстана | Zazhuang CNG Compressor Project Chengdu Shenliang Technology Co., Ltd. | Пекин Hongke Qingneng Technology Co., Ltd. Associated Gas Compressor для проекта Shanxi Yan'an 60000 M3 |
Он идеально подходит для выработки энергии водорода, хранения энергии (хранение резервуаров высокого давления), системы снабжения водорода и промышленного нагрева водорода. Беспроигрышная конструкция делает его особенно подходящим для сценариев, требующих высокой чистовой водорода, таких как производство полупроводников и проекты зеленого водорода.
Да. Bengbu United Compressor предлагает индивидуальные решения на основе требований клиентов, включая скорость потока, давление, чистоту и эксплуатационную среду. Настройки включают в себя методы охлаждения (с водным охлаждением, воздушное охлаждение, смешанное охлаждение), режимы привода (двигатель или дизельный двигатель) и упаковку (металлическая салона, деревянная коробка, звукоизоляционная кабина).
Благодаря низкому количеству уязвимых частей и надежного дизайна, интервалы обслуживания расширяются. Рутинные проверки (например, уровень масла, температура) рекомендуются ежемесячно, причем основные капитальные ремонты обычно требуются каждые 12–18 месяцев, в зависимости от интенсивности использования.
