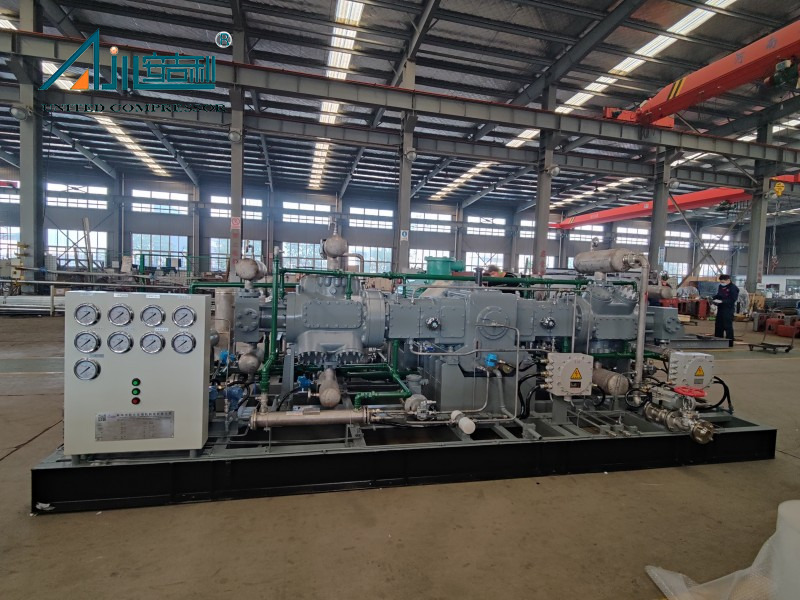

Компрессор DW-1.6/(8 ~ 12) -120 представляет собой высокопроизводительный поршневой поршневой компрессор, специально предназначенный для эффективного и надежного сжатия водорода. Он хорошо подходит для различных промышленных применений, включая инфраструктуру заправки водорода, химическое процесс повышения водорода, системы хранения водорода высокого давления и сценарии поставки промышленного газа, обеспечивая стабильную работу даже в требовании рабочей среды.
Ключевые технические параметры определяют его возможности производительности: он использует водород в качестве среды сжатия, с пропускной способностью обработки 740 ~ 1000 нм/ч (встреча 800 нм/ч при 0,85 МПа в качестве конструктивной точки). Давление на входе варьируется от 0,8 до 1,2 МПа . Работающий на основном двигателе 160 кВт (модель: YBBP-355M1-6), компрессор имеет общий размер приблизительно 5800 × 3000 × 2300 мм и общий вес около 8,5 т . Его конструкция, установленная на скидке, позволяет легко установить и интегрировать в существующие промышленные макеты.
Этот компрессор является частью специализированной линейки продуктов, сфокусированной на обработке водорода. Несмотря на то, что он предназначен для диапазона потоков 740 ~ 1000 нм/ч и высокого давления выхлопных газов 12 МПа.g , концепции конструкции основного дизайна могут быть адаптированы для удовлетворения пользовательских требований - обеспечивая различные показатели потока и уровни давления - для удовлетворения разнообразных потребностей промышленности, от нефтехимического восстановления водорода до новых проектов энергетического водорода.
Компрессор DW-1.6/(8 ~ 12) -120 может похвастаться превосходной стабильностью и долговечностью, поддерживаемым тщательной структурной конструкцией. Он принимает структуру D-типа (симметричная сбалансированная) структура с двумя рядами и четырьмя этапами сжатия, которая эффективно снижает механическую вибрацию (соблюдение стандарта GB/T7777-2021) и шум (соответствует требованию GB/T4980-2003). Система с открытой водой охлаждения охлаждает цилиндры, упаковку и сжатую среду, обеспечивая стабильную работу даже во время длительной непрерывной работы. Ключевые компоненты, такие как коленчатый вал с 45# (с индукционными карминами) и поршневой стержни 42CRMO (с нитричной поверхностью и минимальной твердостью HRC60), значительно продлевают срок службы оборудования.
Основным преимуществом этого компрессора является его беспроссловная смазочная конструкция, которая имеет решающее значение для поддержания чистоты водорода. Он оснащен структурой с двойным средним телом, где пространство среднего тела превышает один ход, предотвращая попадание картера в цилиндрах и загрязняет водородную среду. Цилиндры (первая и вторая стадии: пластичный чугун; третий и четвертый этапы: Покраски) и упаковка (специальные политетрафторэтилентные материалы) применяют беспроводительную конструкцию, устраняя необходимость в смазке впрыска масла. Это гарантирует, что сжатый водород удовлетворяет требованиям высокой чистоты, что делает компрессор подходящим для таких применений, как топливные элементы, где загрязнение среднего уровня строго запрещено.
Компрессор оснащен сложной системой управления для интеллектуальной и безопасной работы. Шкаф управления устройством интегрирует Siemens Smart-200 PLC и 7-дюймовый сенсорный экран WeinView, поддерживающий стартап преобразования частоты, чтобы избежать воздействия на двигатель. Он оставляет за собой интерфейс связи RS485 (с использованием протокола Modbus-RTU) для подключения к системе DCS пользователя, что позволяет без присмотра. Кроме того, компрессор обеспечивает комплексную защиту безопасности: он проводит мониторинг в режиме реального времени и обеспечивает защиту от тревоги/выключения для перегрузки/короткого замыкания двигателя, смазочного давления масла, давления охлаждающей воды, давления на входе, многоэтапного давления выхлопа и многоэтапного температуры выхлопа, обеспечивающего безопасную и надежную работу.
Область применения
Водородные компрессоры имеют важное значение в цепочке водородной промышленности. Благодаря своему 12 МПа. Высокое давление выхлопных газов и беспроигрышная смазочная конструкция, водородный компрессор DW-1,6/(8 ~ 12) -120 играет ключевую роль в нескольких сценариях. В хранении водорода высокого давления он сжимает водород до 12 МПа. В химических процессах это повышает водород низкого давления (0,8 ~ 1,2 МПа. В новом энергетическом поле он может использоваться в опорных помещениях станций заправки водорода, обеспечивая стабильный источник водорода высокого давления для транспортных средств топливных элементов (после сопоставления с последующими системами регулирования давления). Его установочная интеграция и строгое соблюдение стандартов, защищенных от взрыва (устойчивый к моторному взрыву: exdiict4) также делают его подходящим для опасных промышленных сред, которые требуют безопасной обработки водорода.
Выделите преимущества
 |  |  |  |
| Обладает высокой эффективностью, надежностью и высокой степенью автоматизации; | Менее уязвимые детали, низкий вибрации, низкий уровень шума, легкая работа и обслуживание | Основное и вспомогательное оборудование компрессора установлено на салах, работающих гладко и надежно. Общая установка SLED удобна для транспортировки и установки компрессора | Все компоненты машины тщательно спроектированы |
Патентные сертификаты
 | По поршневой нити защитной рукав ZL 2017 2 1907021.7 | | Устройство поддержки кольца поршня ZL 2018 2 0294776.2 | |
| Поршень диапазона ZL 2017 2 190177.0 для симметричных сбалансированных компрессоров | | Интегрированный длинный короткий двойной отсек ZL 2018 2 0294762.0 |

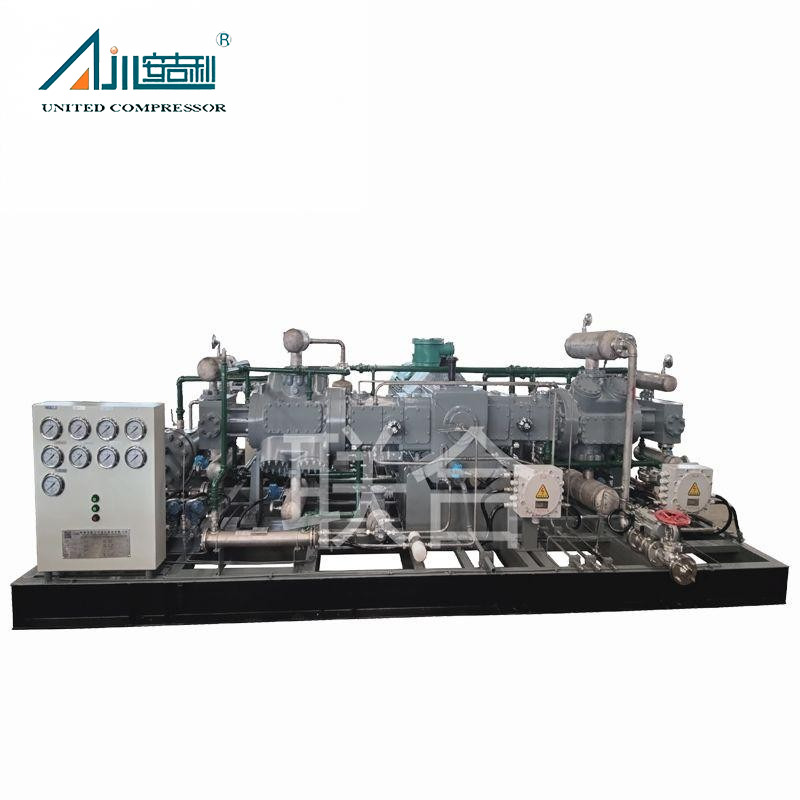

Целая машина описание
 |  |
Компрессор на этой картинке-нестандартный продукт. Продукт предоставляет независимые решения, адаптированные к конкретным требованиям использования клиентов (скорость/чистота/чистота потока, среда использования, основные цели и конкретные требования клиентов), от проектирования до настройки продукта.
Структурная форма: D-тип/M-тип/S-тип/W-тип/V-тип/Z-тип
Метод охлаждения: охлаждение воды/воздушное охлаждение/смешанное охлаждение
Форма установки: фиксированная/мобильная/Pry монтированная/тип кабины
Режим привода: моторный привод/запуск двигателя дизельного топлива
Транспорт: море/воздух/земля
Упаковка:
 |  |  |

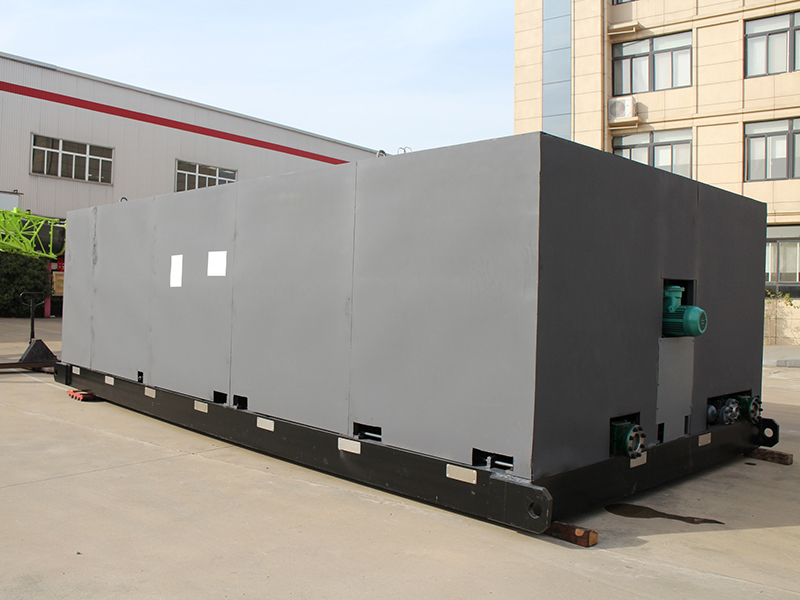

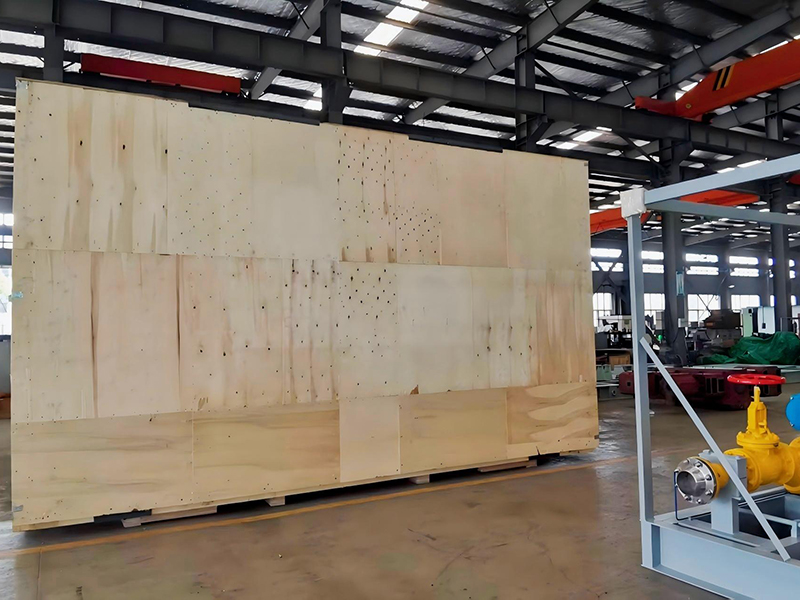

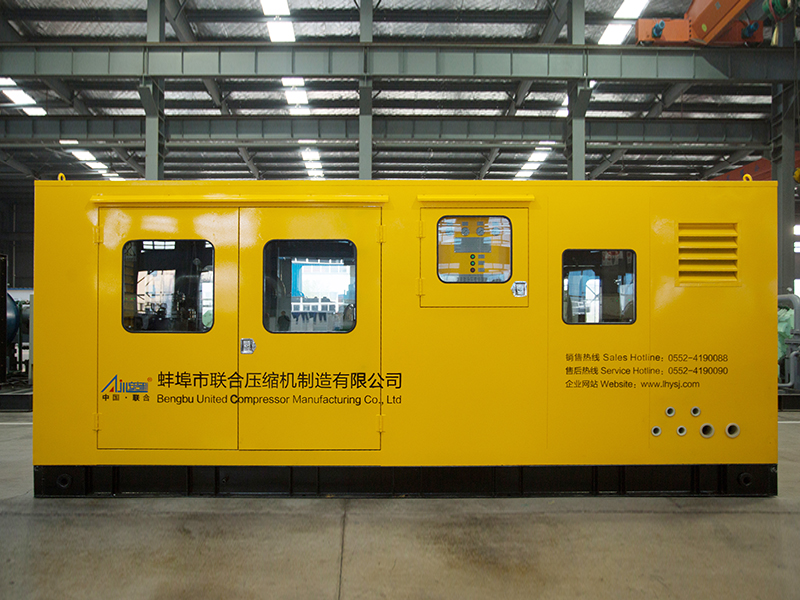

| Металлическая каюта | Деревянная коробка | Звукоизоляционная кабина |
Технический параметр
| Нет. | Модель | Середина | Скорость потока (нм3/ч) | Давление выхлопных газов (mpa.g) | Моторная мощность (кВт) | Метод охлаждения | Общие размеры (мм) | Веса (кг) | |
| 1 | DW-1.6/(8 ～ 12) -120 | Водород | 800 | 12 | 160 | Водяной охлаждение | 5800 × 3000 × 2300 | 8500 | |
| 2 | DW-1.8/15-30 | Водород | 1500 | 3.0 | 75 | Водяной охлаждение | 3200 × 3000 × 1850 | 5800 | |
| 3 | DW-6.74 (3.3) /0,7 (5 ～ 12) -12 | Водород | 600 | 1.2 | 90 | Водяной охлаждение | 5000 × 3200 × 2100 | 8000 | |
| 4 | DW-17.9/(4 ～ 5) -6,5 | Водород | 1270 | 0.65 | 132 | Водяной охлаждение | 3500 × 3000 × 2300 | 8000 | |
| 5 | DW-1.8/15-30 | Водород | 1500 | 3.0 | 75 | Водяной охлаждение | 3200 × 3000 × 1850 | 5800 | |
| 6 | DW-9,55/0,03-16 | Водород | 515 | 1.6 | 90 | Водяной охлаждение | 3500 × 3200 × 2500 | 6500 | |
| 7 | DW-96,5/(15 ～ 23)-(21 ~  29) | Водород | 4500 | 2. 1 ～ 2.9 | 185 | Водяной охлаждение | 5000 × 3000 × 2500 | 12000 | |
| 8 | DW-48/(15 ～ 23)-(21 ~ 29) | Водород | 2642 ～ 4500 | 2. 1 ～ 2.9 | 55 | Водяной охлаждение | 4000 × 2700 × 2300 | 6000 | |
| 9 | D-0.57/16-200 | Водород | 500 | 20 | 75 | Водяной охлаждение | 5800 × 3200 × 2350 | 9000 | |
| 10 | ZW-0. 18/15-22 | Водород | 150 | 2.2 | 11 | Водяной охлаждение | 2200 × 1600 × 1700 | 2000 | |
| 11 | ZW-0,82/(6 ～ 8) -20 | Водород | 300 | 2.0 | 22 | Водяной охлаждение | 2500 × 1500 × 1750 | 2000 | |
| 12 | W-3/0,1-150 | Водород | 212 | 15 | 55 | Водяной охлаждение | 6000 × 2700 × 2100 | 15000 | |
| 13 | MW-7.7/9.8-40 | Водород | 4200 | 4.0 | 355 | Водяной охлаждение | 7500 × 3600 × 2000 | 22000 | |
| 14 | MW-255.2/(1,5 ～ 1,7) -10 | Водород | 3300 | 1.0 | 315 | Водяной охлаждение | 8000 × 3000 × 2200 | 20000 | |
| 15 | PW-0.6/(10 ～ 15) -30 | Водород | 0 ~ 560 | 3.0 | 30 | Смешанное охлаждение | 2200 × 1800 × 1600 | 1800 | |
| 16 | PW-137/17-25 | Водород | 820 | 2.5 | 30 | Смешанное охлаждение | 4000 × 2700 × 2300 | 6000 | |
| 17 | D-0.26/(28 ～ 31) -150 | Водород | 400 | 15 | 45 | Смешанное охлаждение | 3800 × 3200 × 1950 | 4800 | |
| 18 | PW-137/17-25 | Водород | 820 | 2.5 | 30 | Смешанное охлаждение | 4000 × 2700 × 2300 | 6000 | |
| 19 | VW-14.3/7 | Водород | 750 | 0.7 | 110 | Смешанное охлаждение | 4800 × 2250 × 2100 | 8000 | |
| 20 | DW-7.6/(4 ～ 5,7) -6,5 | Водород | 2000 | 0.65 | 55 | Смешанное охлаждение | 3500 × 3000 × 2300 | 6000 | |
Проектный случай
 |  |  |

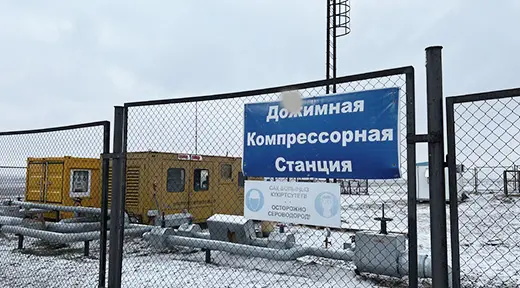

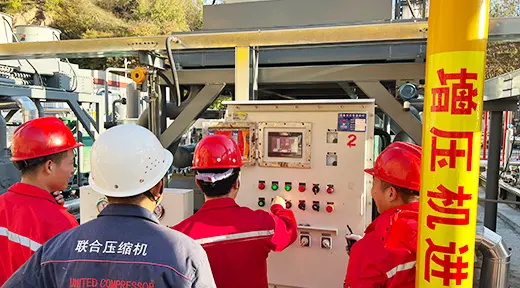

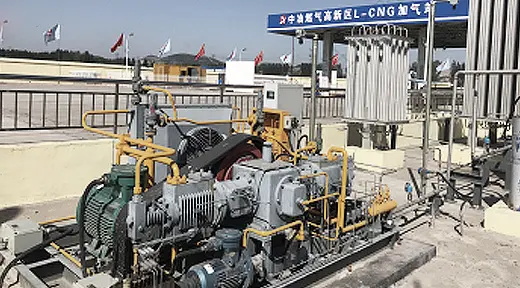

| Alibek Oilfield на юге Казахстана | Zazhuang CNG Compressor Project Chengdu Shenliang Technology Co., Ltd. | Пекин Hongke Qingneng Technology Co., Ltd. Associated Gas Compressor для проекта Shanxi Yan'an 60000 M3 |
Он идеально подходит для выработки энергии водорода, хранения энергии (хранение резервуаров высокого давления), системы снабжения водорода и промышленного нагрева водорода. Беспроигрышная конструкция делает его особенно подходящим для сценариев, требующих высокой чистовой водорода, таких как производство полупроводников и проекты зеленого водорода.
Да. Bengbu United Compressor предлагает индивидуальные решения на основе требований клиентов, включая скорость потока, давление, чистоту и эксплуатационную среду. Настройки включают в себя методы охлаждения (с водным охлаждением, воздушное охлаждение, смешанное охлаждение), режимы привода (двигатель или дизельный двигатель) и упаковку (металлическая салона, деревянная коробка, звукоизоляционная кабина).
Благодаря низкому количеству уязвимых частей и надежного дизайна, интервалы обслуживания расширяются. Рутинные проверки (например, уровень масла, температура) рекомендуются ежемесячно, причем основные капитальные ремонты обычно требуются каждые 12–18 месяцев, в зависимости от интенсивности использования.
