Состав газа (моль%): Водород
Номинальный объемный расход: 25,2м3/мин
Входное давление: 0,15~0,17МПа. Г;
Температура на входе: 70 ℃
Давление выхлопа: 1МПа. Г;
Мощность главного двигателя: 315кВт
Габаритные размеры машины: ~7200×3000×2000 мм
Общий вес машины: ~15Т
| Количество: | |
|---|---|

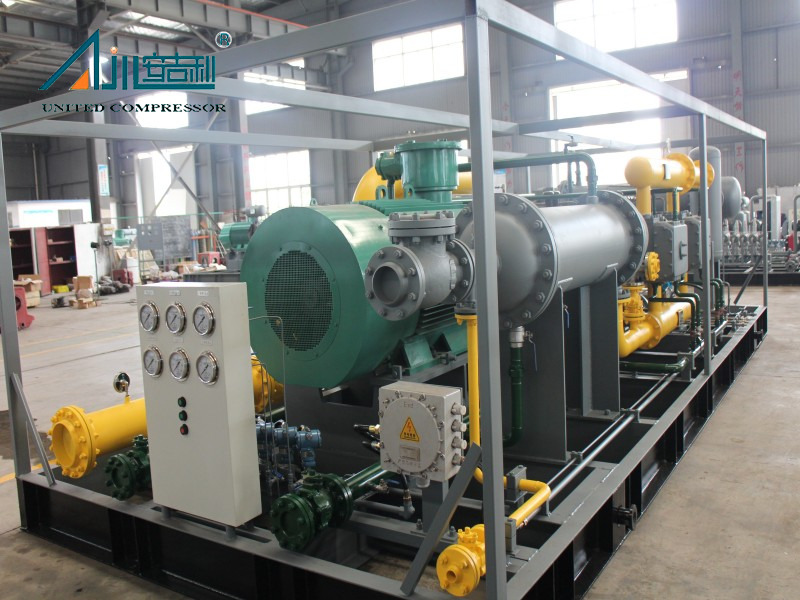

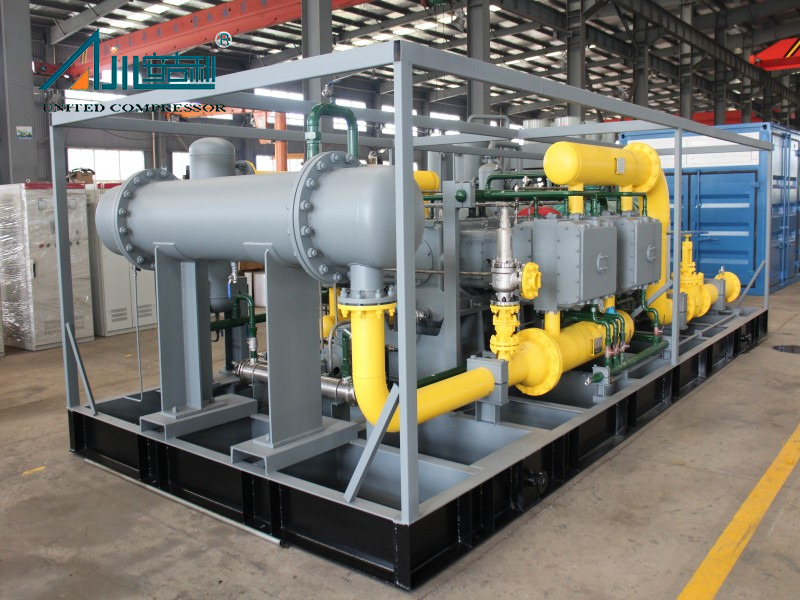

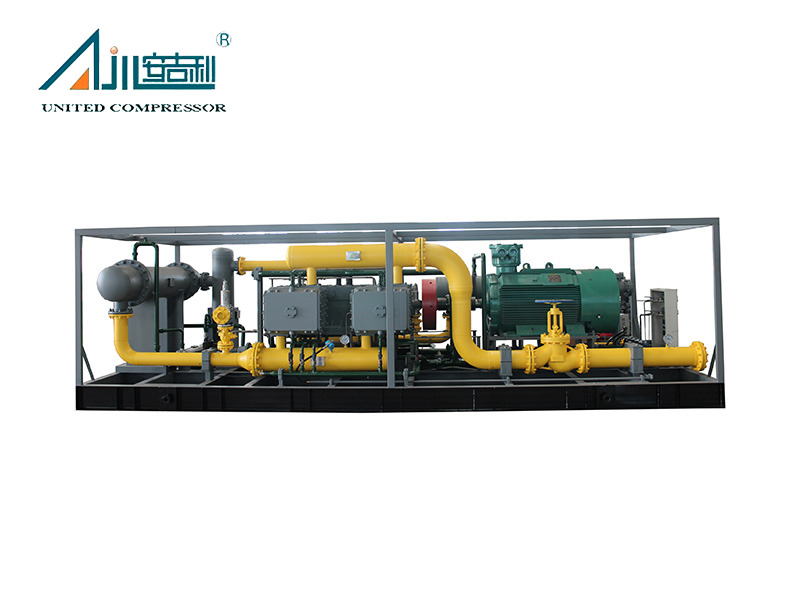

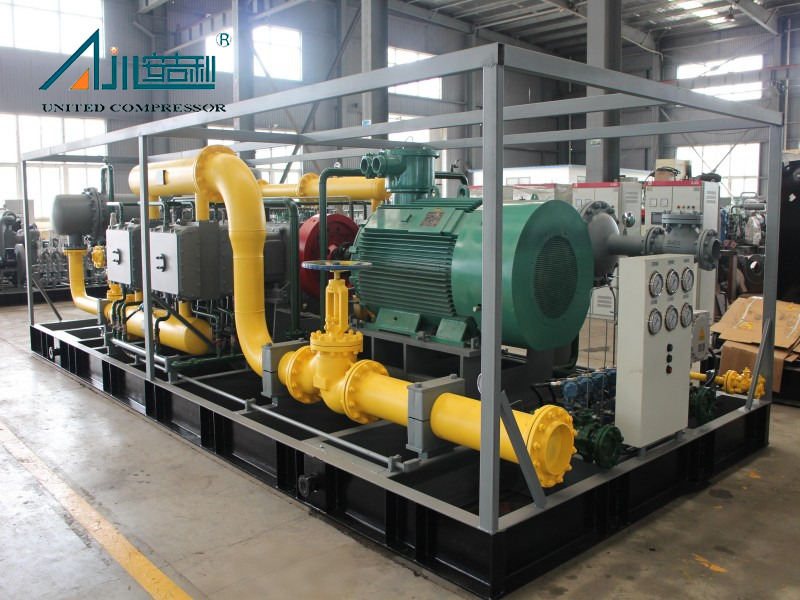

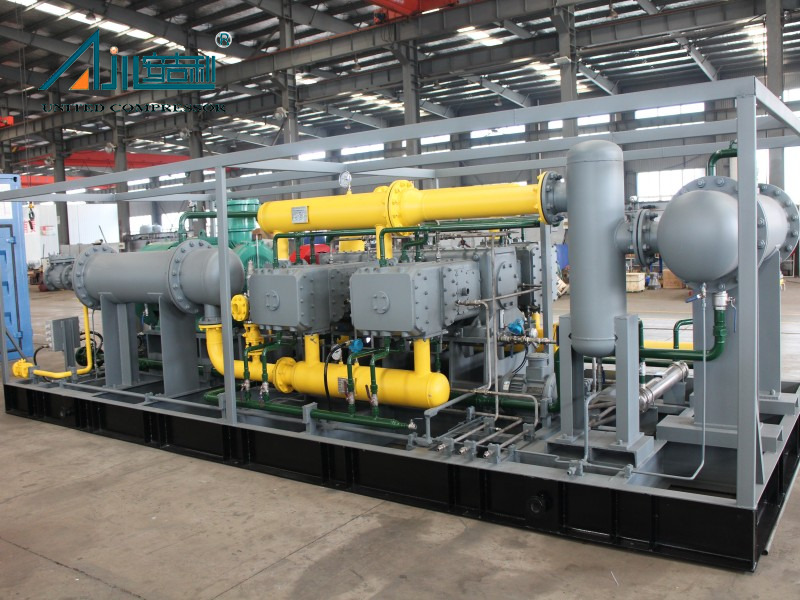

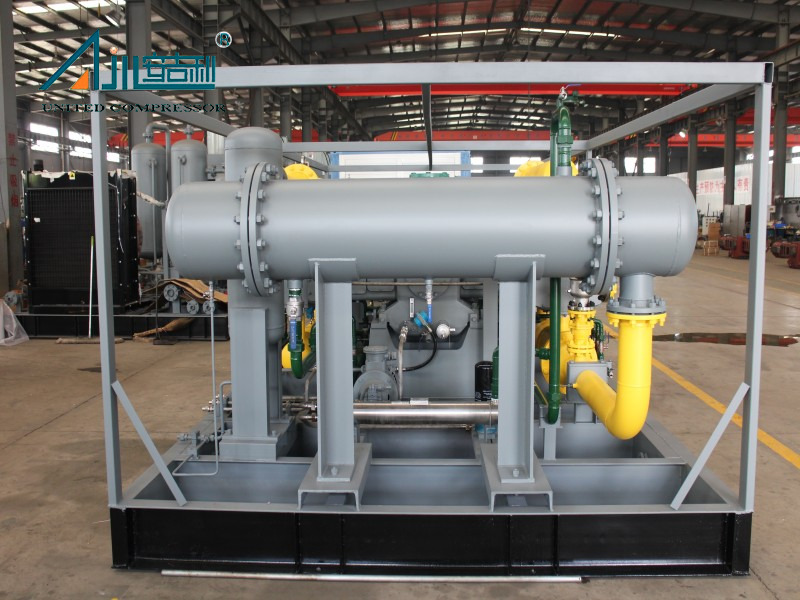

Водородный компрессор MW -25.2/(1,5-1,7)-10 предназначен для сжатия водорода с большим расходом в экологически чистых энергетических и промышленных водородных системах.
Компрессор с производительностью по водороду 25,2 м³/мин подходит для применений, требующих непрерывной циркуляции водорода и повышения давления от источников водорода низкого давления.
Установка работает с давлением на входе 0,15~0,17 МПа и давлением нагнетания 1 МПа . Приводимый в движение двигателем мощностью 315 кВт , компрессор имеет сбалансированную поршневую структуру возвратно-поступательного движения D-типа с трехступенчатым сжатием , обеспечивающую стабильную производительность сжатия водорода для долгосрочной промышленной эксплуатации.
Конфигурация с водяным охлаждением помогает контролировать температуру сжатия во время непрерывной работы на водороде.
МВ-25.2/(1,5-1,7)-10 подходит для:
Используется для циркуляции водорода и управления давлением в проектах по хранению энергии.
Применяется в качестве вспомогательного оборудования для обработки водорода после производственных процессов.
Обеспечивает стабильную подачу водорода для энергетических систем, связанных с топливными элементами.
Подходит для промышленных пользователей, которым требуется непрерывное сжатие водорода.
Конструкция с низким уровнем вибрации для непрерывной работы с водородом
MW-25.2/(1,5-1,7)-10 имеет сбалансированную конструкцию D-типа, предназначенную для повышения механической стабильности.
По сравнению с обычными возвратно-поступательными механизмами сбалансированная конструкция помогает снизить вибрацию во время движения поршня.
Характеристики компрессора:
Сбалансированная конфигурация типа D
Возвратно-поступательное поршневое сжатие
Трехступенчатая схема сжатия
Система водяного охлаждения
Конструкция безмасляной смазки
Эта конфигурация поддерживает стабильную работу в условиях непрерывного сжатия водорода.
Патентные сертификаты
 | Защитная втулка резьбы штока поршня ZL 2017 2 1907021.7 | | Устройство опоры поршневых колец ZL 2018 2 0294776.2 | |
| Поршень диапазона ZL 2017 2 190177.0 для симметричных сбалансированных компрессоров | | Встроенное длинное короткое двойное отделение ZL 2018 2 0294762.0 |
Безмасляное сжатие водорода с обработкой чистого газа
Применение водорода часто требует строгого контроля чистоты газа.
В MW-25.2/(1,5-1,7)-10 используется безмасляная смазочная структура, позволяющая снизить вероятность попадания смазочного масла в камеру сжатия водорода.
Преимущества включают в себя:
Очиститель сжатого водорода
Сниженный риск загрязнения
Лучшая совместимость с последующим водородным оборудованием.
Безмасляная конструкция делает компрессор подходящим для водородных систем, где важна чистота газа.
 |  |
Специально разработанный нестандартный компрессор, разработанный с учетом особых требований к расходу, давлению, чистоте и условиям эксплуатации.
Структурная форма: D-тип/M-тип/S-тип/W-тип/V-тип/Z-тип
Способ охлаждения: водяное охлаждение/воздушное охлаждение/смешанное охлаждение.
Форма установки: фиксированная/мобильная/монтируемая на подъёмнике/кабинный тип.
Режим привода: моторный привод/запуск дизельного двигателя
Транспорт: морской/воздушный/сухопутный
Упаковка:
 |  |  |
| Металлическая кабина | Деревянный ящик | Звукоизолированная кабина |
Кейс проекта
 |  |  |
| Ланьчжоуская нефтехимическая компания Восстановление мощностей по производству этилена мощностью 240 000 тонн в год - проект добавления объектов по разгрузке бутадиена и 1-бутена | Нефтяное месторождение Алибек в Южном Казахстане. | Закупка оборудования для осушки молекулярных сит, устройства для регенерации и закачки этиленгликоля, а также установки топливного газа на Акимомском газовом месторождении. |
Технические параметры
| Нет. | Модель | Середина | Расход (Нм3/ч) | Давление выхлопных газов (МПа.изб.) | Мощность двигателя (кВт) | Метод охлаждения | Габаритные размеры (мм) | Вес (кг) | |
| 1 | ДВ-1,6/(8～12)-120 | Водород | 800 | 12 | 160 | С водяным охлаждением | 5800×3000×2300 | 8500 | |
| 2 | ДВ-1,8/15-30 | Водород | 1500 | 3.0 | 75 | С водяным охлаждением | 3200×3000×1850 | 5800 | |
| 3 | ДВ-6,74(3,3)/0,7(5～12)-12 | Водород | 600 | 1.2 | 90 | С водяным охлаждением | 5000×3200×2100 | 8000 | |
| 4 | ДВ-17,9/(4～5)-6,5 | Водород | 1270 | 0.65 | 132 | С водяным охлаждением | 3500×3000×2300 | 8000 | |
| 5 | ДВ-1,8/15-30 | Водород | 1500 | 3.0 | 75 | С водяным охлаждением | 3200×3000×1850 | 5800 | |
| 6 | ДВ-9,55/0,03-16 | Водород | 515 | 1.6 | 90 | С водяным охлаждением | 3500×3200×2500 | 6500 | |
| 7 | DW-96,5/（ 15～23 ）-（ 21~29） | Водород | 4500 | 2. 1～2,9 | 185 | С водяным охлаждением | 5000×3000×2500 | 12000 | |
| 8 | DW-48/（ 15～23 ）-（ 21~29） | Водород | 2642～4500 | 2. 1～2,9 | 55 | С водяным охлаждением | 4000×2700×2300 | 6000 | |
| 9 | Д-0,57/16-200 | Водород | 500 | 20 | 75 | С водяным охлаждением | 5800×3200×2350 | 9000 | |
| 10 | ЗВ-0. 18/15-22 | Водород | 150 | 2.2 | 11 | С водяным охлаждением | 2200×1600×1700 | 2000 | |
Компрессор подходит для производства водородной энергии, хранения энергии, нагревания водородом и использования топливных элементов. Он обеспечивает надежное сжатие водорода высокой чистоты для промышленных процессов, требующих стабильной подачи водорода под высоким давлением.
МВ-25.2/(1,5-1,7)-10 требует регламентного обслуживания, включающего проверку смазочного масла, проверку системы охлаждения, контроль давления и температурного режима. Рекомендации по техническому обслуживанию предназначены для обеспечения надежной работы.
Да. Bengbu United Compressor предлагает индивидуальные решения в зависимости от расхода, давления, чистоты, условий применения и рабочей среды. Опции включают структурный дизайн, системы охлаждения и режимы привода.
Компрессор соответствует международным стандартам качества и безопасности, подтвержденным многочисленными патентами и сертификатами. Для получения подробной документации клиенты могут напрямую связаться с производителем и получить отчеты о соответствии требованиям, адаптированные к их региону или отрасли.
Компрессор поддерживает морскую, воздушную и наземную транспортировку благодаря индивидуальным вариантам упаковки для различных условий эксплуатации.
Водородный компрессор MW -25.2/(1,5-1,7)-10 обеспечивает морскую, воздушную и наземную транспортировку с возможностью индивидуальной упаковки. Разработанный для надежного сжатия водорода, он обеспечивает гибкую конфигурацию и стабильную производительность для применения в водородной энергетике.
