Газовый состав(Мол%): Водородной газ
Условие 1:
Скорость потока: 600 нм/ч;
Давление впускного отверстия: 0,07 МПа. G;
Температура входа: ≤ 40 ℃;
Давление выхлопных газов: 1,2 МПа. G;
Условие 2:
Скорость потока: 1000 ~ 2500 нм/ч;
Давление впускного отверстия: 0,5 ~ 1,2 МПа. G;
Температура входа: ≤ 40 ℃;
Давление выхлопных газов: 1,2 МПа. G;
Основная мощность двигателя: 90 кВт
Общие размеры машины: ~ 5000 × 3200 × 2100 мм
Вес всего машины: ~ 8t
| Количество: | |
|---|---|

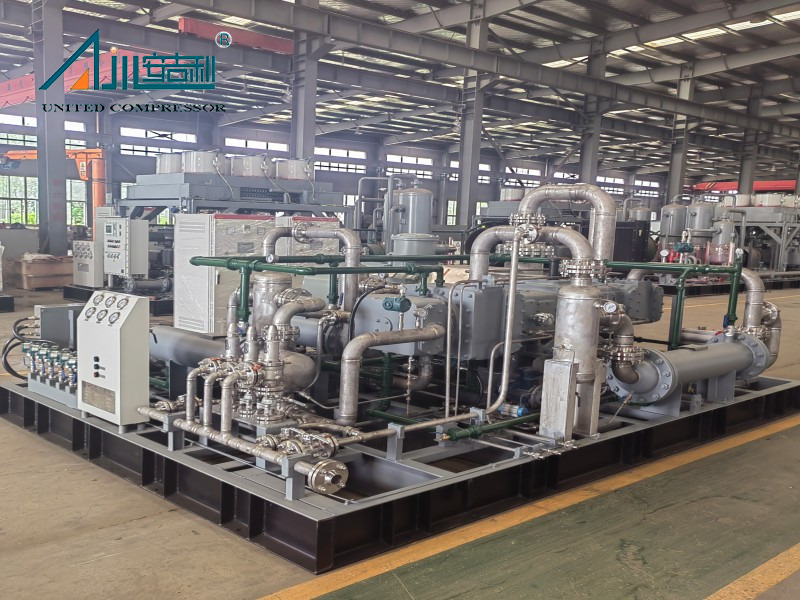

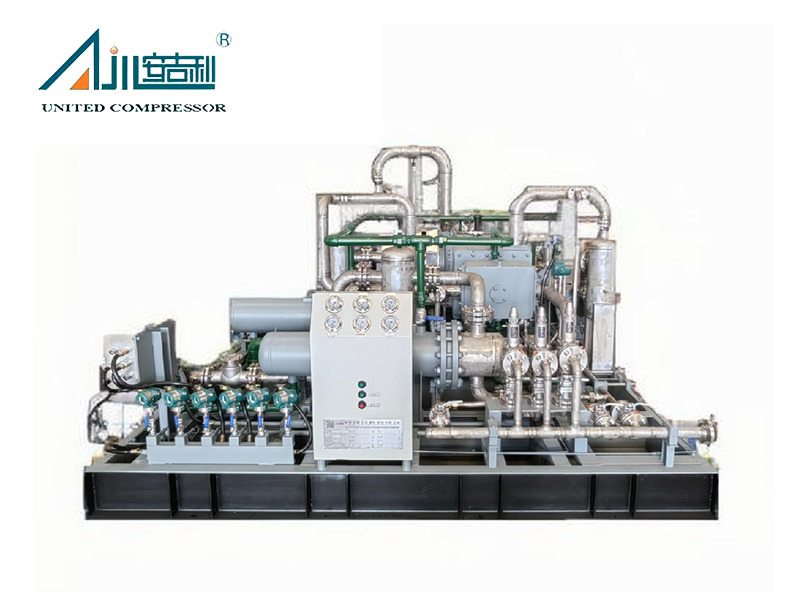

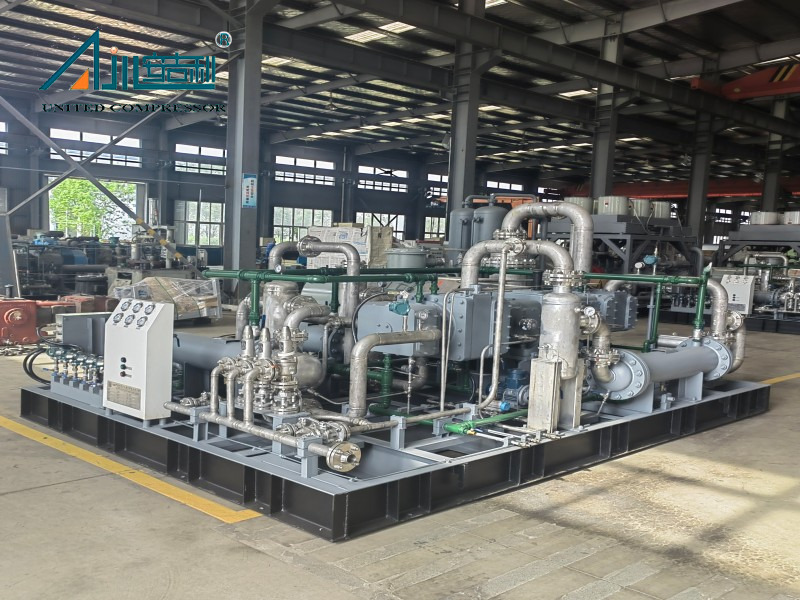

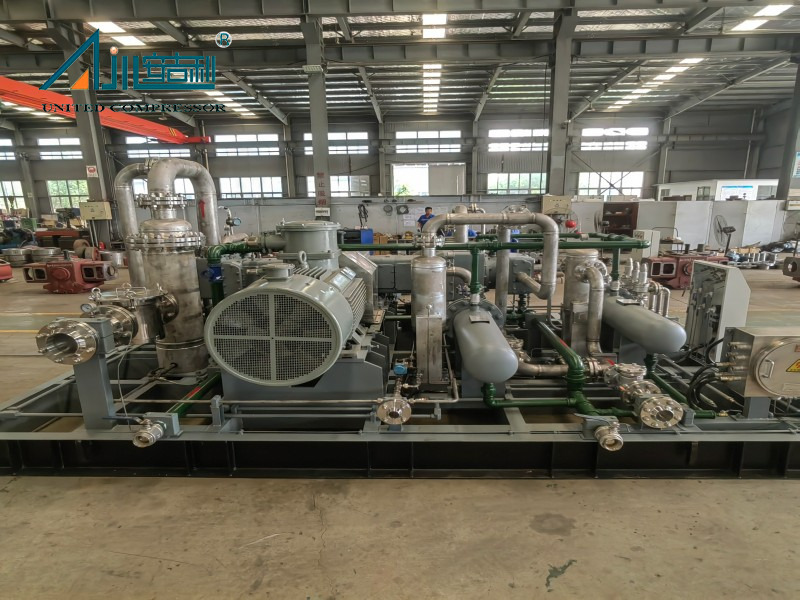

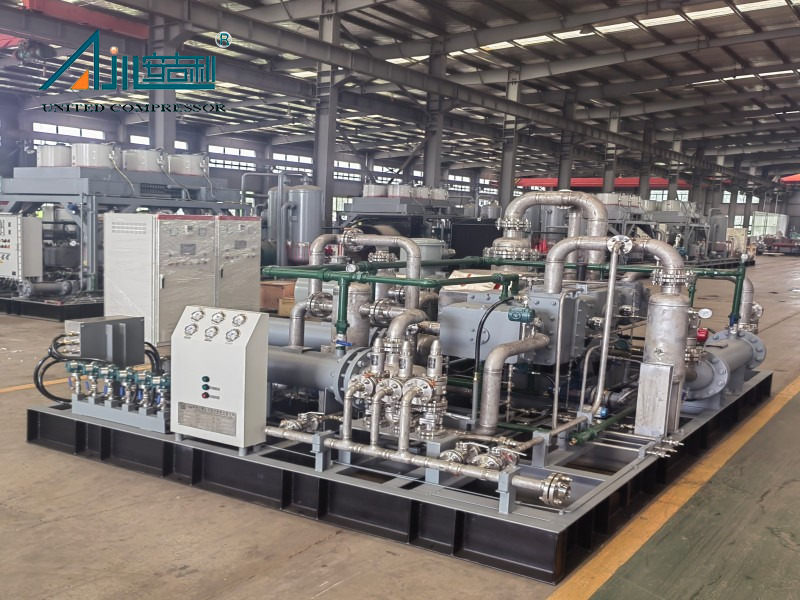

Представляя DW6.74 (3.3) /0,7 (5-12) -12-компрессор водородного компрессора , передовый продукт, разработанный Bengbu United Compressor, надежным китайским производителем, специализирующимся на высокопроизводительных системах сжатия. Разработанный для точности и надежности, этот компрессор выделяется в обработке водорода с исключительной эффективностью, что делает его лучшим выбором для промышленности, требующих высокой чистоты, обработки водорода высокого давления.
По своей сути, DW6,74 (3.3) /0,7 (5-12) -12 работает на структуре D-типа (симметричный баланс), включающего в воду, без масляной смазки, а также обратной конструкции поршня с 2 рядами и 3 этапами сжатия. Он обеспечивает универсальную производительность в двух ключевых условиях работы:
Условие 1: 600 нм/ч Скорость , потока 0,07 МПа .
Условие 2: 1000 ~ 2500 нм/ч Скорость потока , 0,5 ~ 1,2 МПа .
Созданный компонентами с точностью инженерного инженера, водородный компрессор DW6,74 (3.3) /0,7 (5-12) -12 обеспечивает исключительную эффективность, минимизируя потерю энергии во время сжатия. Его беспроссловая система смазки устраняет риск загрязнения средней, критической для поддержания чистоты водорода-для чувствительных отраслей, таких как производство полупроводников. Симметричный дизайн баланса снижает вибрацию и шум, повышая эксплуатационную стабильность и продление срока службы.
Этот компрессор, оснащенный удобным для пользователя интерфейса и низкого уровня обслуживания, снижает время простоя и эксплуатационные расходы. Он имеет меньше носящих деталей, упрощающих обычных проверок и замены. Картер, изготовленный из высококачественного серого чугуна, интегрирует основные порты (дренаж масла, измерение температуры и смазка) для обтекаемого обслуживания, обеспечивая беспрепятственное содержание.
Основное и вспомогательное оборудование полностью интегрировано в конструкцию, монтируемую для сан, способствуя легкой транспортировке и установке на месте. Этот модульный дизайн экономит время и ресурсы во время настройки, что делает его идеальным как для постоянных объектов, так и для временных проектов.
Bengbu United Compressor понимает различные потребности отрасли, предлагая индивидуальные решения для:
· Структурные формы: D-тип, M-тип, S-тип, W-тип, V-тип, Z-тип.
· Методы охлаждения: с водяным охлаждением, воздушным охлаждением или смешанным охлаждением.
· Типы установки: фиксированная, мобильная, салазская или тип кабины.
· Режимы привода: двигатель с двигателем или дизельным двигателем.
Область применения
Технология хранения энергии водорода превращает электрическую энергию в газ водорода через компрессор для хранения, а затем преобразует ее в электрическую энергию для использования. Компрессор должен соответствовать требованиям высокого давления, высокой эффективности и безопасности и применяется на крупномасштабных электростанциях для хранения энергии и распределенных системах. В полупроводнике и волоконно-оптической продукции водородные компрессоры обеспечивают высокую чистоту водородного газа для обеспечения стабильности процесса и качества продукта.
Выделите преимущества
 |  |  |  |
| Обладает высокой эффективностью, надежностью и высокой степенью автоматизации; | Менее уязвимые детали, низкий вибрации, низкий уровень шума, легкая работа и обслуживание | Основное и вспомогательное оборудование компрессора установлено на салах, работающих гладко и надежно. Общая установка SLED удобна для транспортировки и установки компрессора | Все компоненты машины тщательно спроектированы |
Патентные сертификаты
 | По поршневой нити защитной рукав ZL 2017 2 1907021.7 | | Устройство поддержки кольца поршня ZL 2018 2 0294776.2 | |
| Поршень диапазона ZL 2017 2 190177.0 для симметричных сбалансированных компрессоров | | Интегрированный длинный короткий двойной отсек ZL 2018 2 0294762.0 |
Целая машина описание
Компрессор принимает D-тип (симметричный тип баланса), без масляного охлаждения, смазку без масла, поршневой поршневой тип, 2-й 3-ступенчатое сжатие, а весь блок поставляется модульным образом.
Колчачок компрессора изготовлен из серого чугуна и имеет четыре отверстия разных диаметров для установки горных горков, подшипников и подшипников. Нижняя часть картера может хранить смазочное масло для смазки компрессора; Верхняя поверхность картера имеет интерфейс для установки крышки топливного входа (дыхательный порт); Кроме того, на картере также есть запасные интерфейсы, такие как порт масляного стока, порт наблюдения масляного манометра, порт впрыска масла подшипника и установка температурного порта температуры масла. Слив масляного стока был подключен к внешней стороне отсека и оснащен ручным шаровым клапаном для разряда масла с картера.
Среднее тело компрессора представляет собой двойную структуру среднего тела, гарантирующая, что среднее пространство тела больше, чем один ход, предотвращая попадание компрессора масла в цилиндре из картера, что гарантирует, что компрессорное масло не загрязняет среду. Материалом компрессора цилиндра представляет собой серую чугунную/кованую сталь, и он принимает бесфактуческую конструкцию смазки, которая не требует смазки масла. Материалом головки цилиндра представляет собой серую чугунную/кованую сталь, а воздушные клапаны расположены аксиально на головке цилиндра.
 |  |

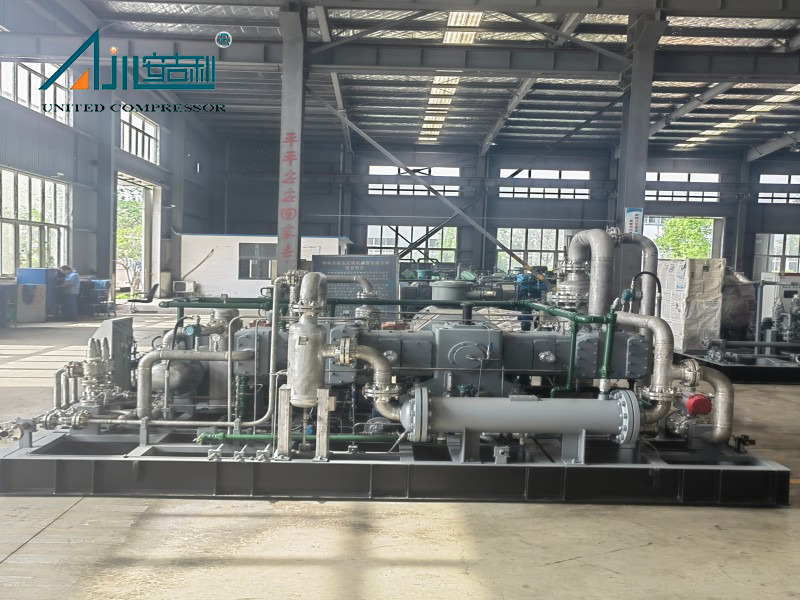

Компрессор на этой картинке-нестандартный продукт. Продукт предоставляет независимые решения, адаптированные к конкретным требованиям использования клиентов (скорость/чистота/чистота потока, среда использования, основные цели и конкретные требования клиентов), от проектирования до настройки продукта.
Структурная форма: D-тип/M-тип/S-тип/W-тип/V-тип/Z-тип
Метод охлаждения: охлаждение воды/воздушное охлаждение/смешанное охлаждение
Форма установки: фиксированная/мобильная/Pry монтированная/тип кабины
Режим привода: моторный привод/запуск двигателя дизельного топлива
Транспорт: море/воздух/земля
Упаковка:
 |  |  |
| Металлическая каюта | Деревянная коробка | Звукоизоляционная кабина |
Технический параметр
| Нет. | Модель | Середина | Скорость потока (нм3/ч) | Давление выхлопных газов (mpa.g) | Моторная мощность (кВт) | Метод охлаждения | Общие размеры (мм) | Веса (кг) | |
| 1 | DW-1.6/(8 ～ 12) -120 | Водород | 800 | 12 | 160 | Водяной охлаждение | 5800 × 3000 × 2300 | 8500 | |
| 2 | DW-1.8/15-30 | Водород | 1500 | 3.0 | 75 | Водяной охлаждение | 3200 × 3000 × 1850 | 5800 | |
| 3 | DW-6.74 (3.3) /0,7 (5 ～ 12) -12 | Водород | 600 | 1.2 | 90 | Водяной охлаждение | 5000 × 3200 × 2100 | 8000 | |
| 4 | DW-17.9/(4 ～ 5) -6,5 | Водород | 1270 | 0.65 | 132 | Водяной охлаждение | 3500 × 3000 × 2300 | 8000 | |
| 5 | DW-1.8/15-30 | Водород | 1500 | 3.0 | 75 | Водяной охлаждение | 3200 × 3000 × 1850 | 5800 | |
| 6 | DW-9,55/0,03-16 | Водород | 515 | 1.6 | 90 | Водяной охлаждение | 3500 × 3200 × 2500 | 6500 | |
| 7 | DW-96,5/(15 ～ 23)-(21 ~  29) | Водород | 4500 | 2. 1 ～ 2.9 | 185 | Водяной охлаждение | 5000 × 3000 × 2500 | 12000 | |
| 8 | DW-48 /(15 ～ 23)-(21 ~ 29) | Водород | 2642 ～ 4500 | 2. 1 ～ 2.9 | 55 | Водяной охлаждение | 4000 × 2700 × 2300 | 6000 | |
| 9 | D-0.57/16-200 | Водород | 500 | 20 | 75 | Водяной охлаждение | 5800 × 3200 × 2350 | 9000 | |
| 10 | ZW-0. 18/15-22 | Водород | 150 | 2.2 | 11 | Водяной охлаждение | 2200 × 1600 × 1700 | 2000 | |
| 11 | ZW-0,82/(6 ～ 8) -20 | Водород | 300 | 2.0 | 22 | Водяной охлаждение | 2500 × 1500 × 1750 | 2000 | |
| 12 | W-3/0,1-150 | Водород | 212 | 15 | 55 | Водяной охлаждение | 6000 × 2700 × 2100 | 15000 | |
| 13 | MW-7.7/9.8-40 | Водород | 4200 | 4.0 | 355 | Водяной охлаждение | 7500 × 3600 × 2000 | 22000 | |
| 14 | MW-255.2/(1,5 ～ 1,7) -10 | Водород | 3300 | 1.0 | 315 | Водяной охлаждение | 8000 × 3000 × 2200 | 20000 | |
| 15 | PW-0.6/(10 ～ 15) -30 | Водород | 0 ~ 560 | 3.0 | 30 | Смешанное охлаждение | 2200 × 1800 × 1600 | 1800 | |
| 16 | PW-137/17-25 | Водород | 820 | 2.5 | 30 | Смешанное охлаждение | 4000 × 2700 × 2300 | 6000 | |
| 17 | D-0.26/(28 ～ 31) -150 | Водород | 400 | 15 | 45 | Смешанное охлаждение | 3800 × 3200 × 1950 | 4800 | |
| 18 | PW-137/17-25 | Водород | 820 | 2.5 | 30 | Смешанное охлаждение | 4000 × 2700 × 2300 | 6000 | |
| 19 | VW-14.3/7 | Водород | 750 | 0.7 | 110 | Смешанное охлаждение | 4800 × 2250 × 2100 | 8000 | |
| 20 | DW-7.6/(4 ～ 5,7) -6,5 | Водород | 2000 | 0.65 | 55 | Смешанное охлаждение | 3500 × 3000 × 2300 | 6000 | |
Проектный случай
 |  |  |

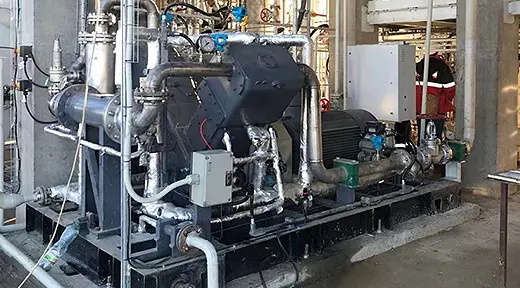

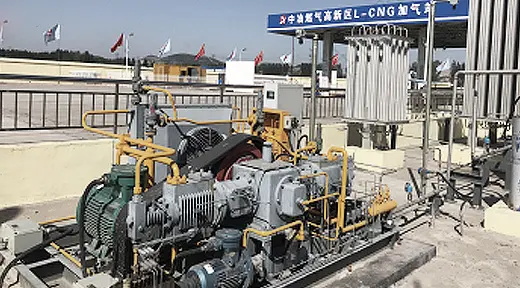

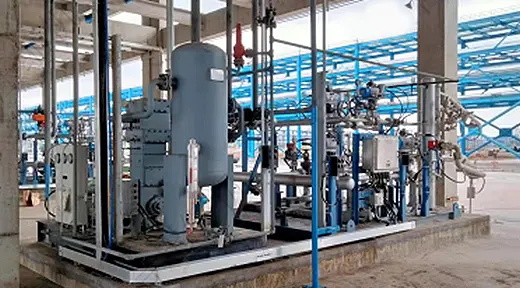

| Lanzhou Petrochemical Company 240000 Tonyear Ethylene Restoration - добавление проекта Butadiene и 1 -Butene разгрузки | Украинный проект | Zazhuang CNG Compressor Project Chengdu Shenliang Technology Co., Ltd. |
Картер и цилиндр изготовлены из серого чугуна/кованой стали, обеспечивая долговечность и сопротивление высокого давления. Бесслова смазочная система использует материалы, которые предотвращают загрязнение водорода.
Да, водородный компрессор DW6.74 (3.3) /0,7 (5-12) -12 соответствует глобальным стандартам безопасности и производительности. Он поддерживается несколькими патентами, в том числе защитной рукавом поршня (ZL 2017 2 1907021.7) и устройством поддержки кольца поршня (ZL 2018 2 0294776.2).
Абсолютно. Мы предлагаем гибкие варианты транспортировки с помощью моря, воздуха или земли, с выбором упаковки, включая металлические каюты, деревянные коробки и звукоизоляционные каюты, чтобы обеспечить безопасную доставку.
Беспроигрышная система смазки устраняет риск смешивания нефти с водородом, критически важным для применений, требующих высокой чистоты (например, полупроводников). Это также снижает потребности в техническом обслуживании, избегая износа, связанного с маслом.
Bengbu United Compressor предоставляет комплексную послепродажную услугу, включая руководство по установке, обучение на техническом обслуживании и поставку запасных частей. Наша команда доступна через WhatsApp (+86 18955218331), электронную почту (bblhcompressor@gmail.com) или телефон (+86-552-4190082) для помощи.
Инженерный для производительности, надежности и универсальности, водородный компрессор DW6.74 (3.3) /0,7 (5-12) -12 является идеальным выбором для промышленности, требующих решений с компрессией водорода высшего уровня. Доверьтесь к опыту Bengbu United Compressor, чтобы обеспечить свою деятельность с эффективностью и точностью.
