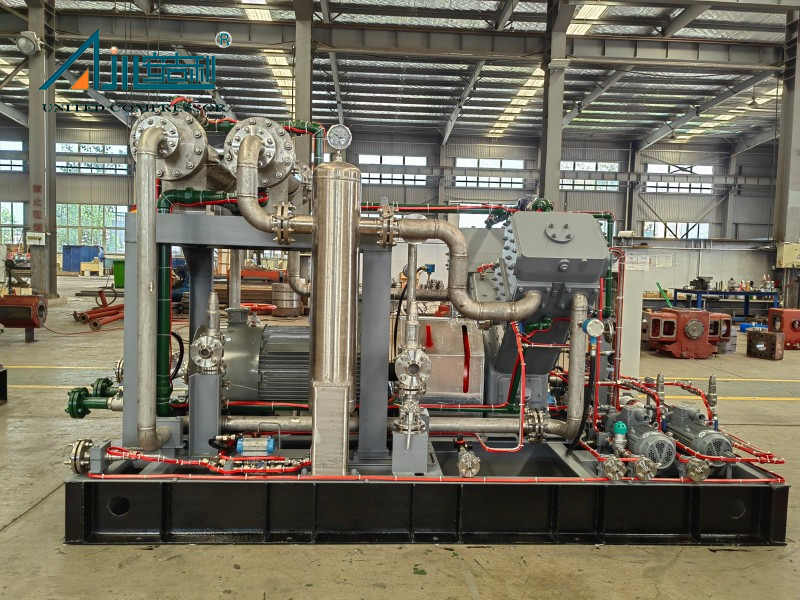

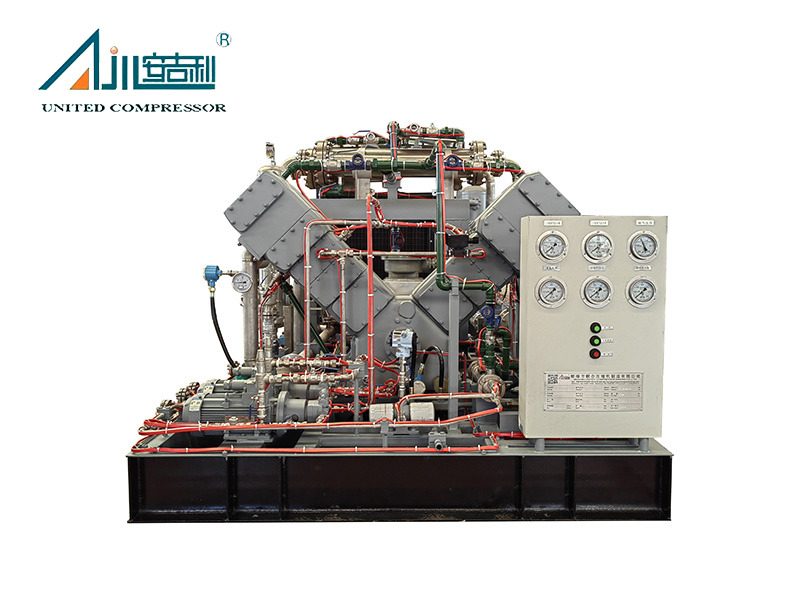

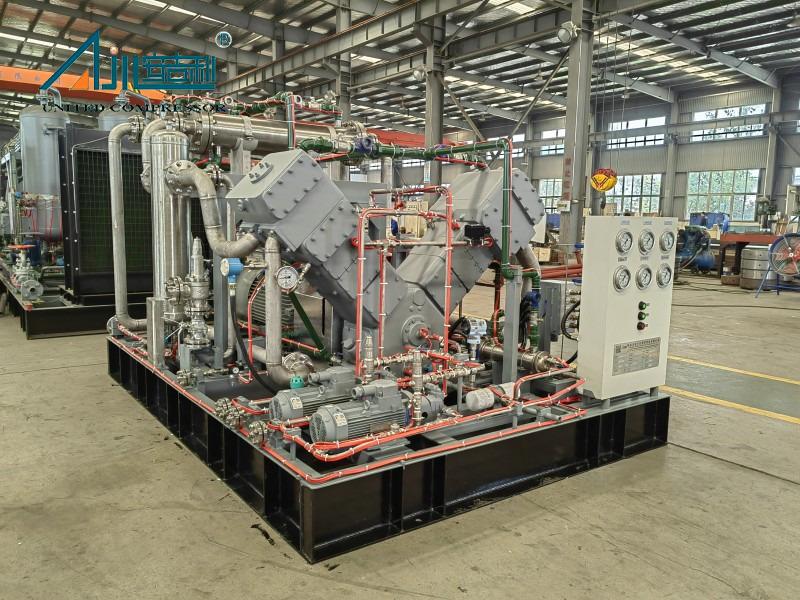

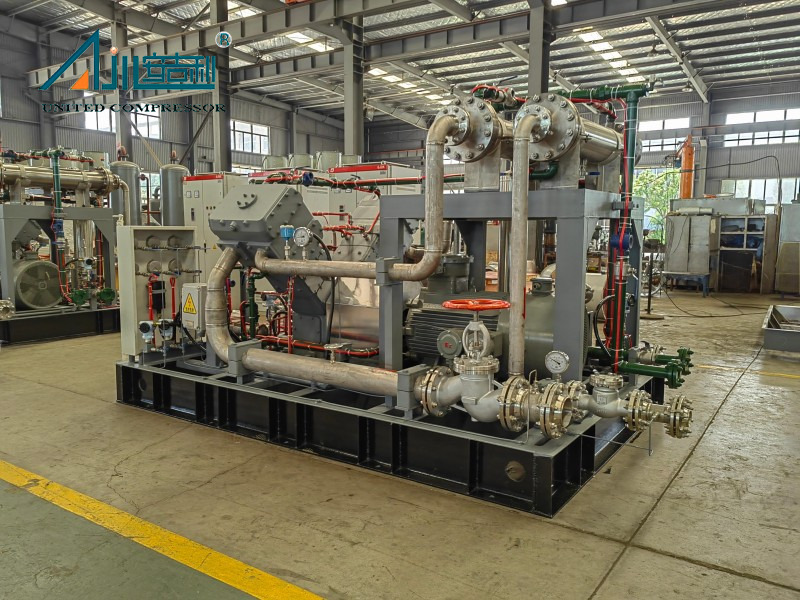

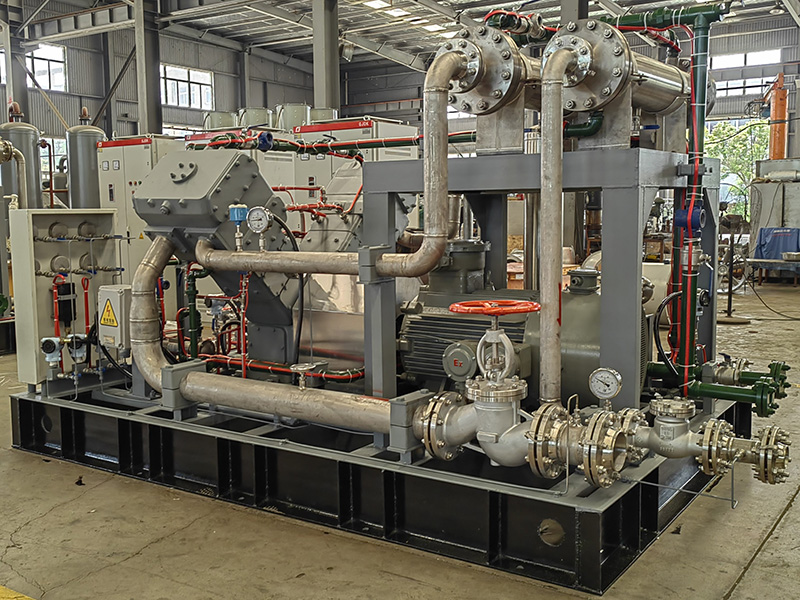

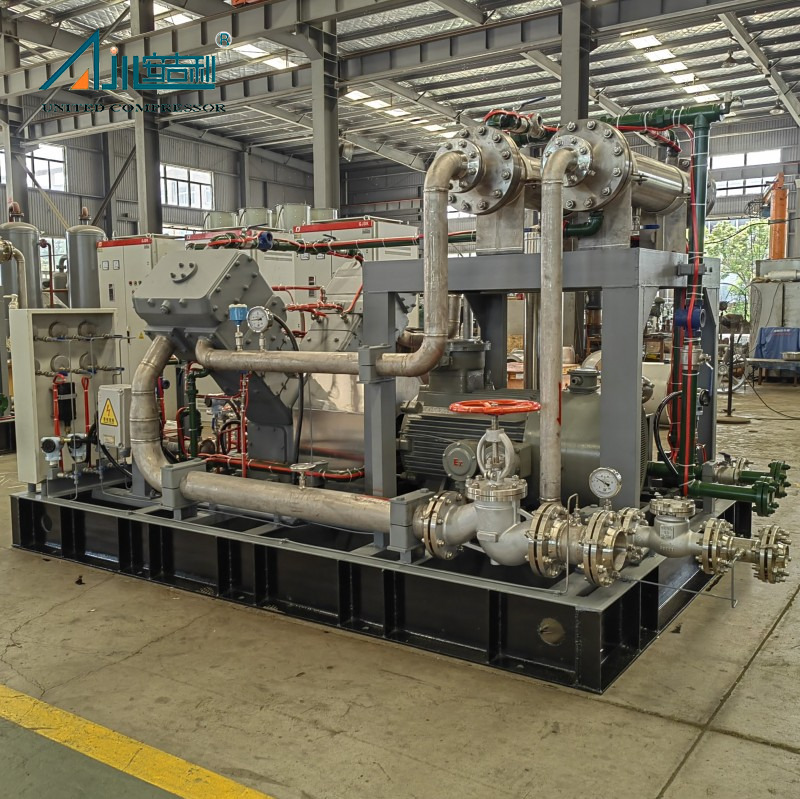

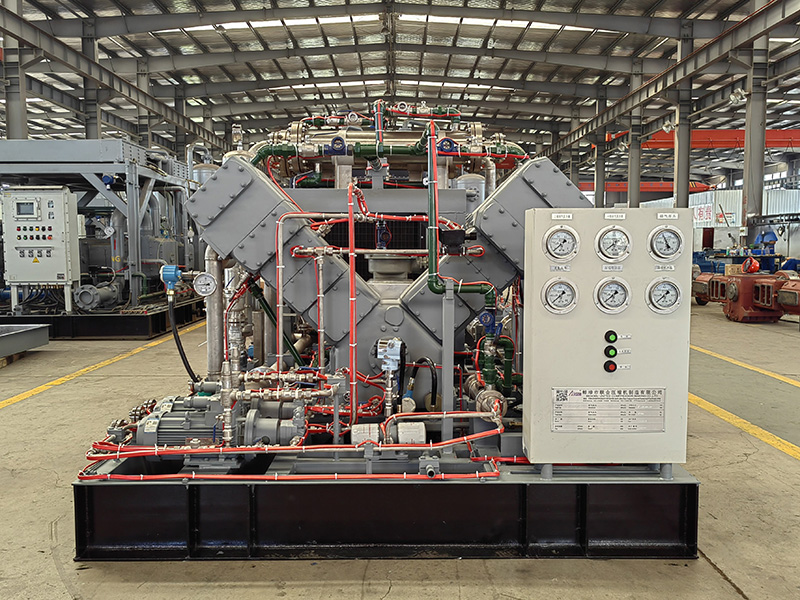

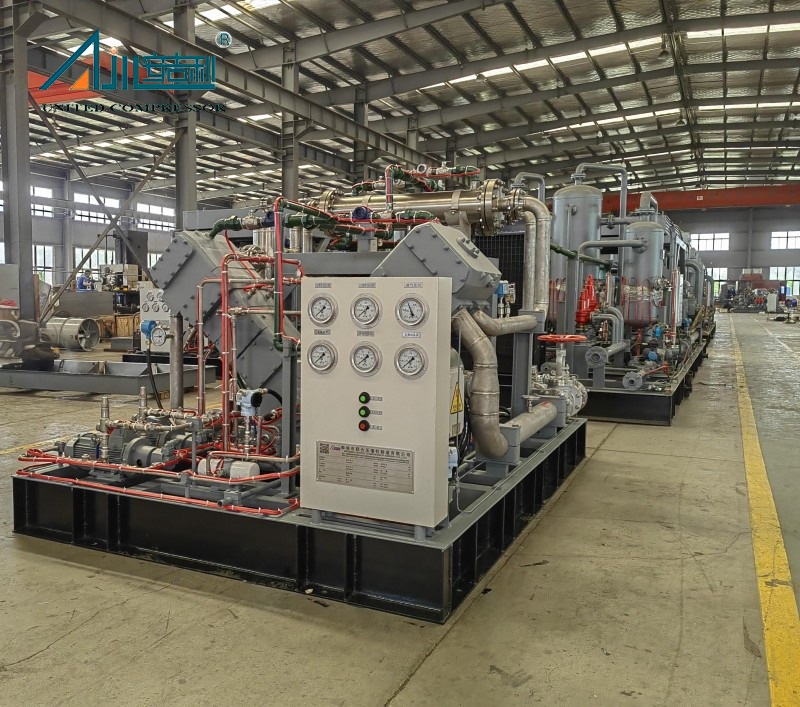

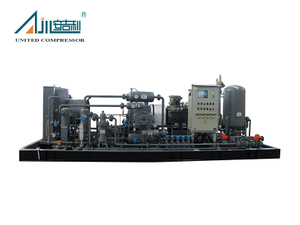

VW-9.1/(0,05-0,1)-5 представляет собой коррозионностойкий безмасляный поршневой компрессор, предназначенный для работы с природным газом и попутным газом низкого давления, содержащим ионы хлорида ниже 300 частей на миллион. Он обрабатывает газовые потоки, которые содержат насыщенную воду, дихлорметан и до 3,4 процента хлорированных углеводородов. Установка сжимает 500 Нм³/ч газа от давления на входе 5-10 кПа(изб.) при температуре 25-40°C до давления нагнетания 0,5 МПа(изб.) и приводится в движение электродвигателем мощностью 55 кВт. Приблизительные размеры 3500 × 2200 × 1800 мм и вес около 5 тонн позволяют смонтированному на раме агрегату подходить для компактных объектов с ограниченной занимаемой площадью.
Этот компрессор обслуживает операторов нефтяных и газовых месторождений для добычи попутного газа, добычи сланцевого газа и метана угольных пластов, а также установки СПГ для извлечения отпарного газа (отпарного газа), повышения давления перед сжижением и снижения пиковых нагрузок. Безмасляная конструкция гарантирует, что сжатый газ не будет загрязнен смазочным маслом, сохраняя качество газа для последующей обработки и закачки в трубопровод.
В компрессоре используется V-образный безмасляный двухрядный поршневой механизм двойного действия с водяным охлаждением. Цилиндры отлиты из коррозионностойкого чугуна, способного выдерживать концентрации хлорид-ионов до 300 частей на миллион. Воздушные клапаны осевого типа установлены на каждой ступени для обеспечения высокой объемной эффективности и простоты доступа для обслуживания. Пластины и пружины клапанов выбраны с учетом совместимости с потоками влажного хлорированного газа, чтобы уменьшить количество отказов, связанных с коррозией.
Двойная конструкция среднего корпуса физически отделяет картер от цилиндров сжатия. Такая конструкция предотвращает попадание смазочного масла картера в поток газа, обеспечивая безмасляную подачу газа. В среднем корпусе имеется вентилируемая дренажная камера для сбора и отвода конденсата или утечек. Поршневые штоки проходят через сальниковые уплотнения с уплотнительными кольцами на основе ПТФЭ, подходящими для состава газа. Защитная втулка для резьбы штока поршня (патент ZL 2017 2 1907021.7) и опорное устройство для поршневых колец (патент ZL 2018 2 0294776.2) встроены для продления срока службы в агрессивных условиях.
Охлаждение осуществляется по замкнутому водяному контуру с кожухотрубными промежуточными и доохладителями. Панель управления включает в себя локальные индикаторы давления ступени, температуры и тока двигателя с автоматическим отключением при высокой температуре нагнетания, низком расходе охлаждающей воды и перегрузке двигателя. Для установки на открытом воздухе или в опасной зоне электрическая система может быть настроена в соответствии со стандартами взрывозащиты, такими как ExdIIBT4.
Основные параметры модели VW-9.1/(0,05-0,1)-5:
Параметр | Ценить |
|---|---|
Модель | ВВ-9,1/(0,05-0,1)-5 |
Середина | Природный газ с насыщенной водой, дихлорметан, 3,4% хлорированных углеводородов, Cl- < 300 ppm |
Скорость потока | 500 Нм³/ч |
Входное давление | 5-10 кПа(изб.) |
Температура на входе | 25-40°С |
Давление нагнетания | 0,5 МПа(Г) |
Стадии сжатия | 2 ступени, 2 ряда, двойного действия |
Мощность главного двигателя | 55 кВт |
Метод охлаждения | Водяное охлаждение |
Смазка | Без масла (двойная изоляция среднего корпуса) |
Габаритные размеры | 3500 × 2200 × 1800 мм (прибл.) |
Масса | 5000 кг (ок.) |
 |  |
Сопутствующие модели компрессоров природного газа (ссылка):
Нет. | Модель | Середина | Расход (Нм3/ч) | Давление выхлопа МПа | Мощность двигателя (кВт) | Метод охлаждения | Габаритные размеры (мм) | Вес (кг) |
|---|---|---|---|---|---|---|---|---|
1 | ВВ-3,5/1-18 | Природный газ | 420 | 1.8 | 55 | Закрытое водяное охлаждение | 4000×1800×2200 | 5000 |
2 | ДФ-0,4/(2-6)-250 | Природный газ | 160 | 25 | 30 | с воздушным охлаждением | 2800×1800×1500 | 3500 |
3 | ДФД-1,36/(30-50)-250 | Природный газ | 4167 | 25 | 315 | с воздушным охлаждением | 8500×3700×4100 | 22000 |
4 | ДФВ-3.7/(8-12)-52 | Природный газ | 2083 | 5.2 | 200 | с воздушным охлаждением | 6000×3400×2300 | 15000 |
5 | ДФВ-5.3/3-15 | Природный газ | 1100 | 1.5 | 90 | с воздушным охлаждением | 6500×3000×2500 | 6000 |
6 | ДФВД-5,7/(0,1-0,5)-40 | Природный газ | 75-365 | 4 | 90 | с воздушным охлаждением | 7000×3400×2500 | 10000 |
7 | ДФВД-5/(1,5-3,6)-14,2 | Природный газ | 700 | 1.42 | 90 | с воздушным охлаждением | 5000×3200×2200 | 6500 |
8 | ДВ-9/3-35 | Природный газ | 2000 | 3.5 | 250 | с воздушным охлаждением | 4800×4000×2000 | 13000 |
9 | МФВД-7/(10-30)-35 | Природный газ | 6250 | 3.5 | 315 | с воздушным охлаждением | 6300×3200×3200 | 16000 |
10 | ВФ-1,4/(5-7)-250 | Природный газ | 500 | 25 | 110 | с воздушным охлаждением | 5000×2400×2100 | 6800 |
VW-9.1 поддерживает наддув устья скважины, сбор попутного газа из сепараторов нефтедобычи и сбор газа на малоплодородных месторождениях, где давление на входе низкое. Его устойчивая к коррозии конструкция работает с влажным газом с содержанием хлоридов, что снижает потребность в оборудовании предварительной обработки.
На объектах СПГ компрессор извлекает отпарный газ из резервуаров-хранилищ, повышает давление газа для предварительного сжижения и поддерживает операции по снижению пиковых нагрузок. Безмасляная поставка защищает последующее оборудование для сжижения и холодильные камеры от загрязнения нефтью.
 |  |  |
Конструкция компрессора была применена на газовом месторождении Акимом в Украине, нефтяном месторождении Алибек на юге Казахстана и проекте Нинся Чжуннэн в Китае. Эти установки охватывают добычу попутного газа и наддув газа низкого давления как на суше, так и на заводе.
Конструкция включает в себя четыре патента на полезную модель: защитную втулку для резьбы штока поршня (ZL 2017 2 1907021.7), опорное устройство для поршневых колец (ZL 2018 2 0294776.2), поршень диапазона для симметричных сбалансированных компрессоров (ZL 2017 2 190177.0) и встроенный двойной отсек длинно-короткий (ZL 2018 2). 0294762.0). Агрегаты производятся по лицензии на производство специального оборудования и перед отправкой проходят гидростатические испытания и испытания на холостом ходу.
 | | | |
Он предназначен для природного и попутного газа, содержащего насыщенную воду, дихлорметан, хлорированные углеводороды до 3,4 процента и концентрацию хлорид-ионов ниже 300 ppm.
Стандартная конфигурация обеспечивает производительность 500 Нм³/ч при давлении на входе 5–10 кПа(изб.) и давлении нагнетания 0,5 МПа(изб.). Поток и давление можно регулировать путем настройки.
Двойная структура среднего корпуса предотвращает попадание картерного масла в поток газа, сохраняя чистоту газа для впрыска по трубопроводу и последующей обработки, а также снижая расход масла и затраты на техническое обслуживание.
Да. Конструкция установлена на газовом месторождении Акимом (Украина), нефтяном месторождении Алибек (Казахстан) и проекте Нинся Чжуннэн (Китай) для добычи попутного газа и наддува газа низкого давления.
Да. Установка может поставляться в звукоизолированной кабине или металлической кабине для наружной установки, а электрическая система может быть сконфигурирована в соответствии со стандартами взрывозащиты для эксплуатации в опасной зоне.
