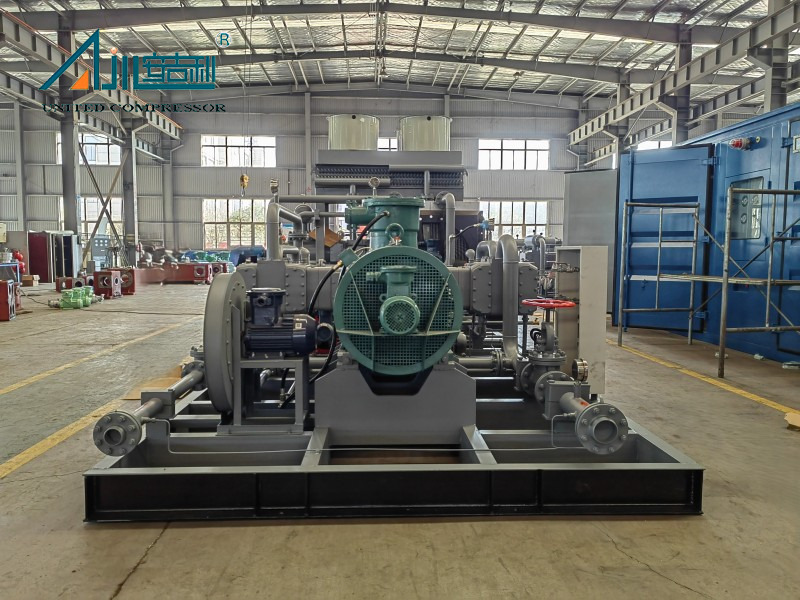

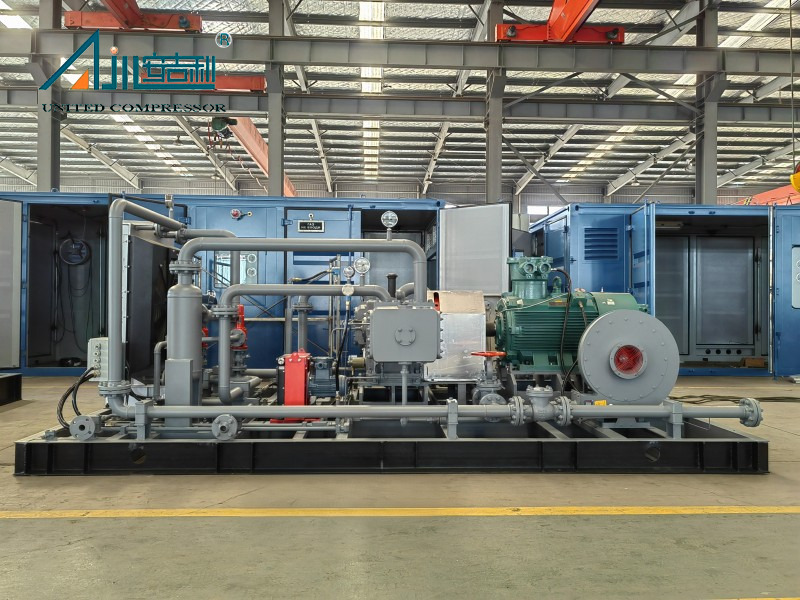

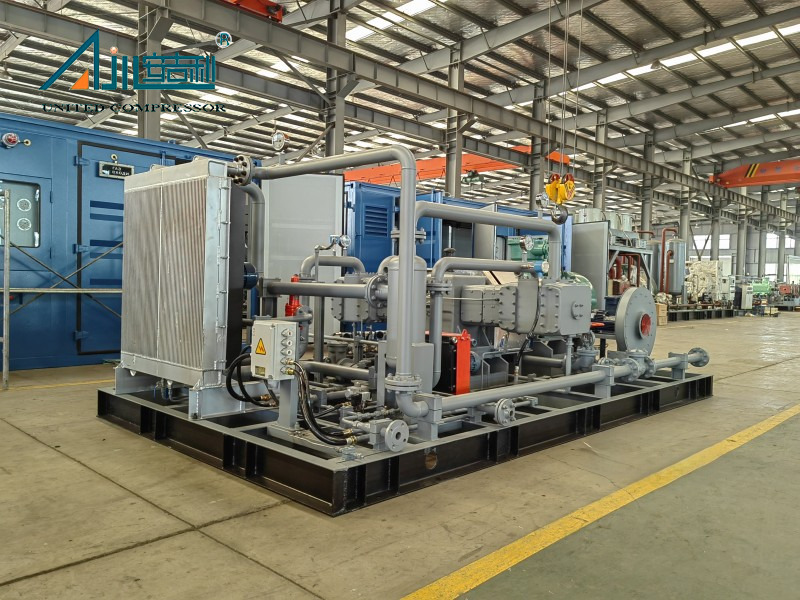

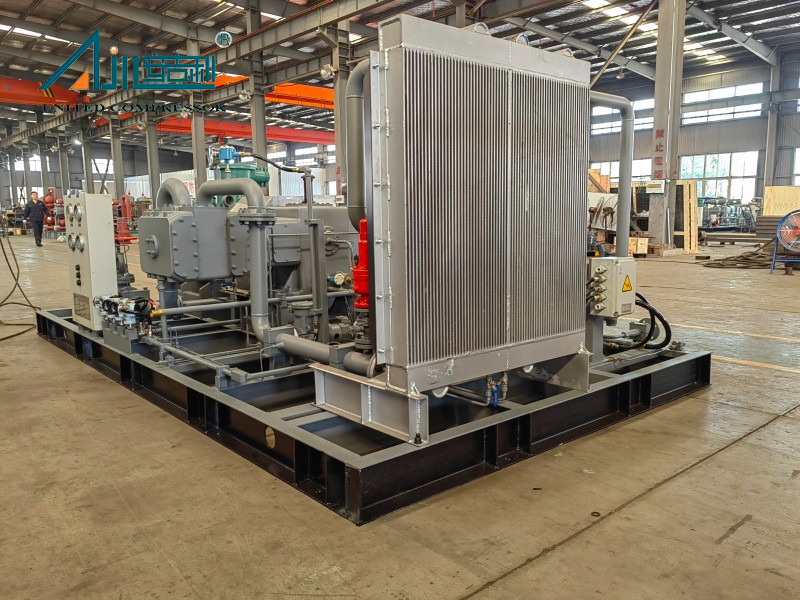

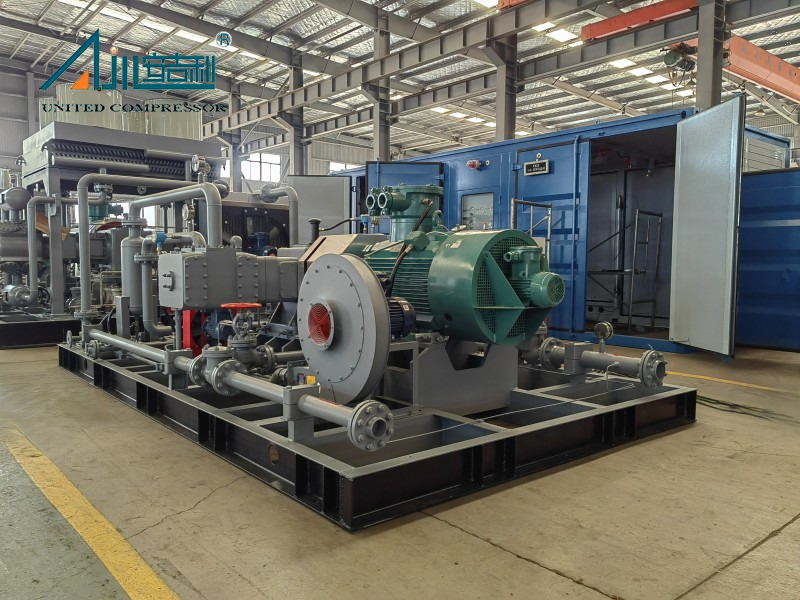

Специальный газовый компрессор DFW-4.2 (0,2-1,5) -12, изготовленный компрессором Bengbu United (Китай), представляет собой высокопроизводительное решение, адаптированное для обработки болотного газа). Разработанный с Advanced Engineering, он выделяется благодаря своей эффективности, надежности и адаптивности в критических промышленных сценариях.
Ключевые эксплуатационные параметры включают в себя пропускную способность обработки 260 ~ 540 нм/ч , диапазон давления в потреблении 20 ~ 150 кПа (G) и давление выхлопных газов 1,2 МПа (G) , питаемое на основном двигателе мощностью 55 кВт . Компактная конструкция блока - приблизительно 3500 × 3000 × 2000 мм в размерах и 5,5t в веса - легкая интеграция в существующие системы, в то время как его модульная структура упрощает установку и обслуживание.
Этот компрессор, идеально подходящий для станций приема СПГ, резервуаров для хранения, заправки и промышленного газа, играет ключевую роль в стабилизации давления резервуара, восстановления болота для уменьшения отходов и поддержки производства низкого уровня углерода путем минимизации выбросов парниковых газов.
Инженерный для долговечности, компрессор может похвастаться высокой эффективностью и надежностью, с низкой вибрацией и дизайном шума, который повышает безопасность на рабочем месте. Его беспроссловая система смазки устраняет риски загрязнения, в то время как меньше уязвимых частей снижают время простоя и технического обслуживания. Устройство беспрепятственно работает в нормальных температурных условиях, обеспечивая постоянную производительность в различных средах.
Построенный в виде D-типа (симметричный сбалансированный) , поршневой поршневой компрессор с водяным охлаждением с 2 рядами и 3 этапами сжатия, он принимает модульный подход к гибкости. Критические компоненты включают:
· Серый чугунный картер с интегрированным хранением смазки и множественными интерфейсами (дренаж масла, измерение температуры и т. Д.) Для легкого обслуживания.
· Двойная структура среднего тела, которая предотвращает попадание нефти в цилиндре, защищая чистоту среды.
· Серые чугунные/кованые стальные цилиндры и головки цилиндров с воздушными клапанами, расположенными в осевальном обороте, оптимизированные для без масла.
Признавая разнообразные промышленные потребности, компрессор предлагает индивидуальные решения на основе конкретных требований клиентов, включая скорость потока, давление, чистоту, эксплуатационную среду и цель. Настраиваемые параметры покрывают структурные формы (D-тип, M-тип, S-тип и т. Д.), Методы охлаждения (с водяным охлаждением, смешанное охлаждение с воздушным охлаждением), типы установки (фиксированные, мобильные, скидные) и режимы привода (двигатель или дизельный двигатель). Упаковка и транспорт (море/воздух/земля) также адаптируются, с такими вариантами, как металлические каюты, деревянные коробки или звукоизоляционные корпусы.
Область применения
СПОСПУСКАЯ СТАЦИЯ/РАЗДЕЛ СТАТА/РАСПОЛОЖЕНИЕ: Эффективно восстановить болото, поддерживать стабильное давление в резервуаре и избегать отходов ресурсов
Станция заправки/энергетическая станция СПГ: обеспечение повышения топлива для автомобилей и адаптация к нуждам в заправке различных моделей транспортных средств
Переработка промышленного газа: диверсифицированные применения, такие как химическое восстановление сырья, пиковое бритье выработки природного газа и т. Д.
В области энергосбережения и защиты окружающей среды: сокращение выбросов парниковых газов и поддержка систем производства с низким содержанием углерода
Выделите преимущества
 |  |  |  |
| Обладает высокой эффективностью, надежностью и высокой степенью автоматизации; | Менее уязвимые детали, низкий вибрации, низкий уровень шума, легкая работа и обслуживание | Основное и вспомогательное оборудование компрессора установлено на салах, работающих гладко и надежно. Общая установка SLED удобна для транспортировки и установки компрессора | Все компоненты машины тщательно спроектированы |
Патентные сертификаты
 | По поршневой нити защитной рукав ZL 2017 2 1907021.7 | | Устройство поддержки кольца поршня ZL 2018 2 0294776.2 | |
| Поршень диапазона ZL 2017 2 190177.0 для симметричных сбалансированных компрессоров | | Интегрированный длинный короткий двойной отсек ZL 2018 2 0294762.0 |
Целая машина описание
Компрессор принимает D-тип (симметричный тип баланса), без масляного охлаждения, смазку без масла, поршневой поршневой тип, 2-й 3-ступенчатое сжатие, а весь блок поставляется модульным образом.
Колчачок компрессора изготовлен из серого чугуна и имеет четыре отверстия разных диаметров для установки горных горков, подшипников и подшипников. Нижняя часть картера может хранить смазочное масло для смазки компрессора; Верхняя поверхность картера имеет интерфейс для установки крышки топливного входа (дыхательный порт); Кроме того, на картере также есть запасные интерфейсы, такие как порт масляного стока, порт наблюдения масляного манометра, порт впрыска масла подшипника и установка температурного порта температуры масла. Слив масляного стока был подключен к внешней стороне отсека и оснащен ручным шаровым клапаном для разряда масла с картера.
Среднее тело компрессора представляет собой двойную структуру среднего тела, гарантирующая, что среднее пространство тела больше, чем один ход, предотвращая попадание компрессора масла в цилиндре из картера, что гарантирует, что компрессорное масло не загрязняет среду. Материалом компрессора цилиндра представляет собой серую чугунную/кованую сталь, и он принимает бесфактуческую конструкцию смазки, которая не требует смазки масла. Материалом головки цилиндра представляет собой серую чугунную/кованую сталь, а воздушные клапаны расположены аксиально на головке цилиндра.
 |  |

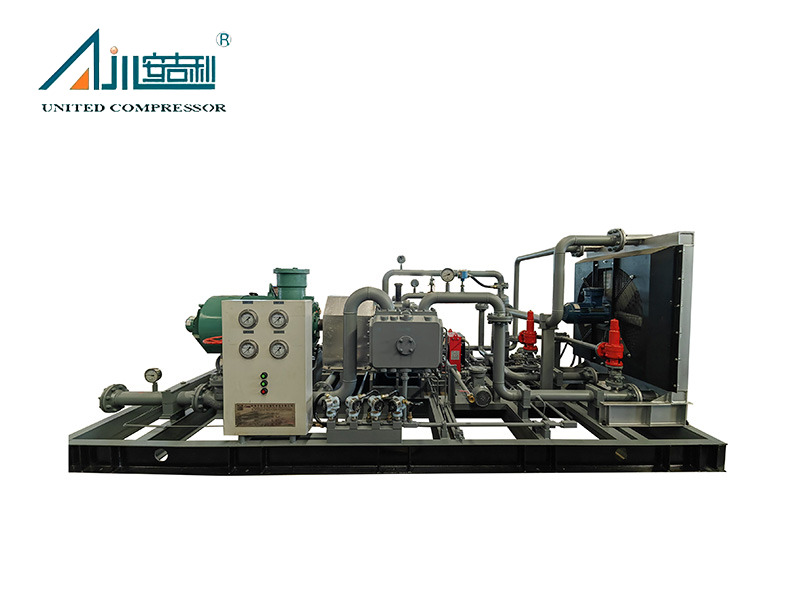

Компрессор на этой картинке-нестандартный продукт. Продукт предоставляет независимые решения, адаптированные к конкретным требованиям использования клиентов (скорость/чистота/чистота потока, среда использования, основные цели и конкретные требования клиентов), от проектирования до настройки продукта.
Структурная форма: D-тип/M-тип/S-тип/W-тип/V-тип/Z-тип
Метод охлаждения: охлаждение воды/воздушное охлаждение/смешанное охлаждение
Форма установки: фиксированная/мобильная/Pry монтированная/тип кабины
Режим привода: моторный привод/запуск двигателя дизельного топлива
Транспорт: море/воздух/земля
Упаковка:
 |  |  |
| Металлическая каюта | Деревянная коробка | Звукоизоляционная кабина |
Проектный случай
 |  |  |
| Lanzhou Petrochemical Company 240000 Tonyear Ethylene Restoration - добавление проекта Butadiene и 1 -Butene разгрузки | Alibek Oilfield на юге Казахстана | Закупка дегидратации молекулярного сита, регенерации и инъекционного устройства этиленгликоля, а также заново топливного газа в газовом поле Akimom |
Технический параметр
| Нет. | Модель | Середина | Скорость потока (нм3/ч) | Давление выхлопных газов MPA (G) | Моторная мощность (кВт) | Метод охлаждения | Общие размеры (мм) | Веса (кг) | |
| 1 | DWF-12.4/(9 ～ 12) -14 | Углекислый газ | 6400 | 1.4 | 185 | Воздушное охлаждение | 6000 × 2700 × 2200 | 10000 | |
| 2 | VWF-2,86/5-16 | Азот | 895 | 1.6 | 55 | Воздушное охлаждение | 3200 × 2200 × 1750 | 3500 | |
| 3 | ZWF-0,96/5 | Хлорид водорода | 55 | 0.5 | 11 | Воздушное охлаждение | 2000 × 1500 × 2000 | 1000 | |
| 4 | DFW-1. 13/0,3-34 | Флэш -пара | 75 | 0,03 ～ 3,4 | 18.5 | Воздушное охлаждение | 4500 × 3200 × 2150 | 5600 | |
| 5 | DFW-6,5/(0 ～ 0,5) -10 | Связанный газ | 50 ～ 100 | 1 | 75 | Воздушное охлаждение | 3500 × 2800 × 1850 | 4500 | |
| 6 | DFW-4.2/(0,2 ～ 1,5) -12 | Болотный | 260 ～ 540 | 1.2 | 55 | Воздушное охлаждение | 3500 × 3000 × 2000 | 5500 | |
| 7 | DW-2.45/(6 ～ 7) -100 | Угарный угарный газ | 900 | 10 | 160 | Смешанное охлаждение | 6500 × 3200 × 1700 | 10000 | |
| 8 | DW19.8/0,5-7,25 | Метиленхлорид | 3.5 | 0.725 | 160 | Смешанное охлаждение | 5200 × 3000 × 2350 | 8000 | |
| 9 | DW-8,6/(0 ～ 0,2) -8 | Хлорметан | 436 | 0.8 | 75 | Смешанное охлаждение | 3200 × 2400 × 1600 | 4500 | |
| 10 | DW-2,4/2,5-11 ч | Elium Recovery Ga | 450 | 1.1 | 37 | Смешанное охлаждение | 3000 × 2500 × 1800 | 3000 | |
| 11 | DW-14/(0 ～ 0,2) -25 | Сырье газ | 800 | 2.5 | 160 | Водяной охлаждение | 4800 × 3200 × 1915 | 10000 | |
| 12 | VW-8/18 | Винилиден фторид | 418 | 1.8 | 75 | Водяной охлаждение | 3700 × 2000 × 1700 | 4500 | |
| 13 | VWD-3,2/(0 ～ 0,2) -40 | Биогаз | 230 | 4.0 | 45 | Водяной охлаждение | 6000 × 2500 × 2650 | 8000 | |
| 14 | VW-9/6 | Этилхлорид | 470 | 0.6 | 55 | Водяной охлаждение | 2800 × 1720 × 1700 | 3500 | |
| 15 | DW-2,4/(18 ～ 25) -50 | Сырье газ | 2900 | 5.0 | 160 | Водяной охлаждение | 4300 × 3000 × 1540 | 4500 | |
| 16 | VW-5.6/(0 ～ 6) -6 | Изобутилен | 1650 | 0.6 | 45 | Водяной охлаждение | 2900 × 1900 × 1600 | 3500 | |
| 17 | VW-3.8/3,5 | Смешанные газы | 200 | 0.35 | 18.5 | Водяной охлаждение | 2200 × 1945 × 1600 | 2000 | |
| 18 | ZW-1,7/3,5 | Винилхлорид | 100 | 0.35 | 15 | Водяной охлаждение | 2700 × 1600 × 2068 | 2000 | |
| 19 | VW-0,85/(0 ～ 14) -40 | Хладагент | 300 | 4.0 | 55 | Водяной охлаждение | 4500 × 2300 × 1780 | 5500 | |
| 20 | DW-3,78/(8 ～ 13)-(16 ～ 24) | Аммиак | 2700 | 1,6 ～ 2,4 | 75 | Водяной охлаждение | 3200 × 2000 × 1700 | 3500 | |
| 21 | DW-5/7 | Хлорметан | 355 | 0.7 | 37 | Водяной охлаждение | 3500 × 2600 × 1700 | 4000 | |
| 22 | DW-9,2/3 | Основной газ | 653 | 0.3 | 45 | Водяной охлаждение | 3500 × 3200 × 1680 | 6800 | |
| 23 | DW- 16/(2,8 ～ 3.2) -7.6 | Углеродный газ | 3000 ～ 3400 | 0.76 | 132 | Водяной охлаждение | 4500 × 3400 × 2750 | 12000 | |
| 24 | DWD-2,9/20-50 | Узловой газ | 3334 | 2.0 ～ 5,0 | 185 | Водяной охлаждение | 6000 × 3500 × 3000 | 14000 | |
| 25 | DW-4/0,5-4 | -pentadiene, Nitroge | 300 | 0.4 | 30 | Водяной охлаждение | 3000 × 2800 × 1700 | 3500 | |
| 26 | DW-8,7/0,02-15 | Хвостовой газ | 500 | 1.5 | 90 | Водяной охлаждение | 4500 × 3000 × 1800 | 10000 | |
| 27 | DW-8,8/0,2-6 | Десорбционный газ | 450 | 0.6 | 75 | Водяной охлаждение | 4000 × 3000 × 2150 | 8000 | |
| 28 | DW-1,3/0,2-18 | Метафторээтилен | 80 | 1.8 | 18.5 | Водяной охлаждение | 3500 × 2500 × 1570 | 3500 | |
| 29 | DW-12.5/(0. 1 ～ 0. 15) -18 | uoromonochloroeth | 887 | 1.8 | 132 | Водяной охлаждение | 5500 × 3200 × 2500 | 14000 | |
| 30 | DW-2,9/5 | Газ | 206 | 0.5 | 22 | Водяной охлаждение | 3200 × 2800 × 1800 | 3000 | |
Проектный случай
 |  |  |
| Zazhuang CNG Compressor Project Chengdu Shenliang Technology Co., Ltd. | Alibek Oilfield на юге Казахстана | Пекин Hongke Qingneng Technology Co., Ltd. Associated Gas Compressor для проекта Shanxi Yan'an 60000 M3 |
Он специально оптимизирован для болота (кипящий газ) , обычно встречающийся при хранении и транспортировке СПГ. Его беспроигрышная смазочная конструкция гарантирует, что среда остается незагрязненной, что делает его подходящим для чувствительных промышленных процессов.
Частота обслуживания зависит от интенсивности эксплуатации, но ее низкая вибрация, конструкция с низким шумом и минимальные уязвимые детали снижают потребности в обслуживании. Рутинные проверки (например, уровень масла, производительность клапана) рекомендуются каждые 300-500 рабочих часов, с комплексными капитальными ремонтами каждые 8 000-10 000 часов.
В основном разработанным для BOG, производитель предлагает пользовательские модификации для обработки других газов (например, природного газа, промышленных смешанных газов) на основе конкретной чистоты, давления и потребностей в потоке. Свяжитесь с технической командой для индивидуальных решений.
Компрессор соответствует международным промышленным стандартам, а его компоненты (например, цилиндры, клапаны) соответствуют сертификатам материалов и безопасности. Для специфичных для проекта сертификаты (например, CE, Atex) производитель может предоставить документацию по запросу.
