Завод специальных газовых поршневых компрессоров высокого давления

Обзор

---

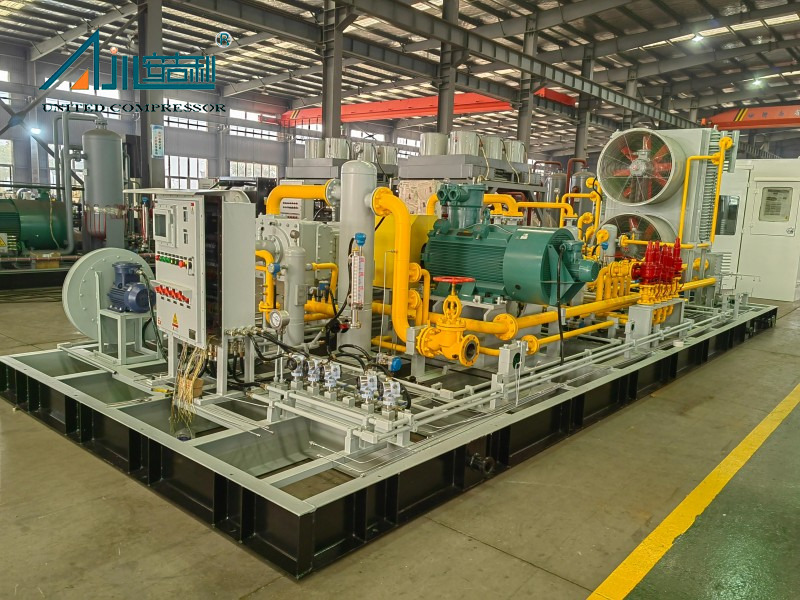

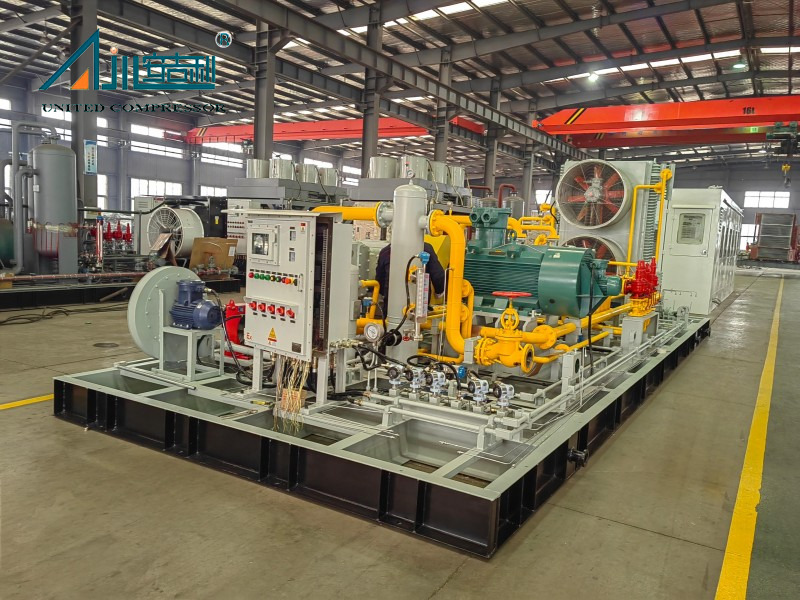

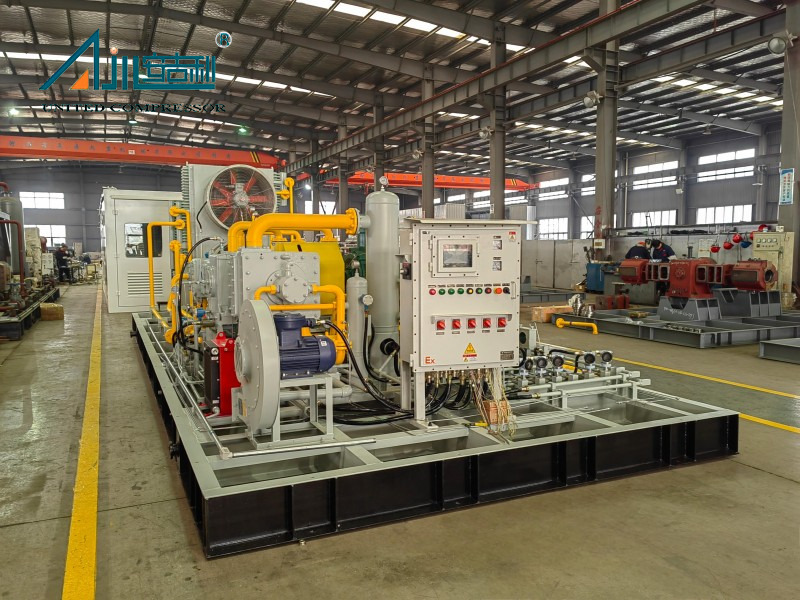

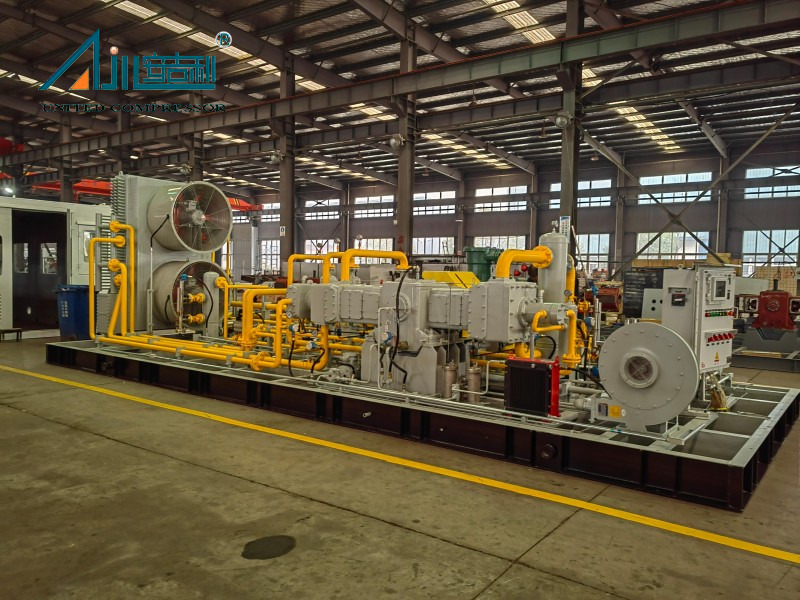

Специальный газовой компрессор DWFD -6.7 / (0,2-0,5) -55 , изготовленный компрессором Bengbu United, представляет собой высокопроизводительный компрессор флеш-газового газа, разработанный для эффективного восстановления и использования газа, связанного с низким давлением в нефтяных полях, заводах СПГ и проектах управления экологическим управлением. Предназначен для обработки конкретных средних композиций -45-49%, углеводороды C₂-C₁₀ и CO₂ 0,4-0,5% -этот компрессор обеспечивает исключительную надежность в требовании промышленных условий.

При обработке Его компактные размеры (приблизительно 420 нм / ч при 0,02 МПа . 6800 × 3400 × 2750 мм ) и вес 14t делают его подходящим для разнообразных условий установки, от горных районов в Сычуань-Чонгинге до пустынной территории.

Идеально подходит для сокращения выбросов вспышки и обеспечения выбросов ЛОС ≤ 3 ‰, этот компрессор играет решающую роль в повышении энергоэффективности и экологической устойчивости в нефтегазовых операциях, условиях СПГ и систем повышения трубопровода.

Функции

---

Исключительная эффективность и низкое обслуживание

Специальный газовый компрессор DWFD-6.7 / (0,2-0,5) -55 выделяется благодаря его высокой эффективности и надежной надежности, минимизируя потребление энергии при максимизации работы с эксплуатацией. Оснащенный низким количеством износов, он обеспечивает снижение уровня вибрации и шума, упрощение процедур обслуживания и снижение долгосрочных эксплуатационных затрат. Его расширенная система автоматизации еще больше оптимизирует операции, снижая необходимость постоянного надзора за ручным управлением.

Структурное превосходство

Построенный с симметричной сбалансированной конструкцией D-типа , компрессор оснащен смазкой без масла, без масляной смазки и поршневой структурой поршня с 2 рядами и 3 этапами сжатия-все поставляются в модульном формате для легкой интеграции. Картер, изготовленный из серого чугуна, хранит смазочное масло и включает в себя стратегические порты для дренажа масла, мониторинга температуры и вентиляции. Конструкция с двойным средним телом предотвращает загрязнение масла среды, обеспечивая чистоту даже в чувствительных применениях. Цилиндры и головки цилиндров, изготовленные из серого чугуна или кованой стали, оснащены осеально расположенными клапанами для оптимального потока газа.

Гибкая установка и настройка

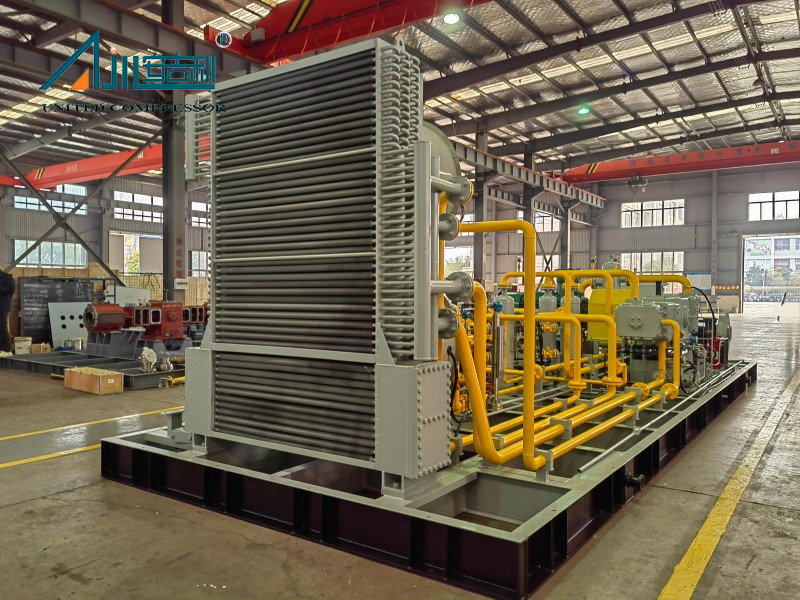

Разработанный для универсальности, компрессор поддерживает несколько типов установки: фиксированные, мобильные, монтируемые или тип кабины. Его конструкция, установленная на скидке, интегрирует основное и вспомогательное оборудование в одно устройство, облегчая бесшовную транспортировку и настройку на месте-верили для удаленных мест. Клиенты могут выбирать из различных методов охлаждения (водный охлаждение, воздушное охлаждение или смешанное охлаждение) и режимов привода (двигатель или дизельный двигатель), обеспечивая согласование с конкретными требованиями проекта. Варианты упаковки включают в себя металлические каюты, деревянные коробки или звукоизоляционные каюты, с транспортировкой, доступной через море, воздух или землю.

Область применения

---

Компрессоры флэш -газа специально разработаны для эффективного использования связанного газа в нефтегазовых полях

• Разработка газового поля: восстановление флэш-газа низкого давления (болота) для улучшения скорости восстановления

• Система сбора и передачи: обеспечение мощности для повышения трубопроводов на длинные дистанции (подходит для горной/пустынной местности в Сычуане и Чунцине)

• Завод LNG: Эксплуатация устройства гарантирования альтернативного топливного газа

• Управление окружающей средой: сокращение выбросов вспышки и выбросов ЛОС ≤ 3 ‰

Выделите преимущества

---

Обладает высокой эффективностью, надежностью и высокой степенью автоматизации;	Менее уязвимые детали, низкий вибрации, низкий уровень шума, легкая работа и обслуживание	Основное и вспомогательное оборудование компрессора установлено на салах, работающих гладко и надежно. Общая установка SLED удобна для транспортировки и установки компрессора	Все компоненты машины тщательно спроектированы

Патентные сертификаты

---

	По поршневой нити защитной рукав ZL 2017 2 1907021.7			Устройство поддержки кольца поршня ZL 2018 2 0294776.2
	Поршень диапазона ZL 2017 2 190177.0 для симметричных сбалансированных компрессоров			Интегрированный длинный короткий двойной отсек ZL 2018 2 0294762.0

Целая машина описание

---

Компрессор принимает D-тип (симметричный тип баланса), без масляного охлаждения, смазку без масла, поршневой поршневой тип, 2-й 3-ступенчатое сжатие, а весь блок поставляется модульным образом.

Колчачок компрессора изготовлен из серого чугуна и имеет четыре отверстия разных диаметров для установки горных горков, подшипников и подшипников. Нижняя часть картера может хранить смазочное масло для смазки компрессора; Верхняя поверхность картера имеет интерфейс для установки крышки топливного входа (дыхательный порт); Кроме того, на картере также есть запасные интерфейсы, такие как порт масляного стока, порт наблюдения масляного манометра, порт впрыска масла подшипника и установка температурного порта температуры масла. Слив масляного стока был подключен к внешней стороне отсека и оснащен ручным шаровым клапаном для разряда масла с картера.

Среднее тело компрессора представляет собой двойную структуру среднего тела, гарантирующая, что среднее пространство тела больше, чем один ход, предотвращая попадание компрессора масла в цилиндре из картера, что гарантирует, что компрессорное масло не загрязняет среду. Материалом компрессора цилиндра представляет собой серую чугунную/кованую сталь, и он принимает бесфактуческую конструкцию смазки, которая не требует смазки масла. Материалом головки цилиндра представляет собой серую чугунную/кованую сталь, а воздушные клапаны расположены аксиально на головке цилиндра.

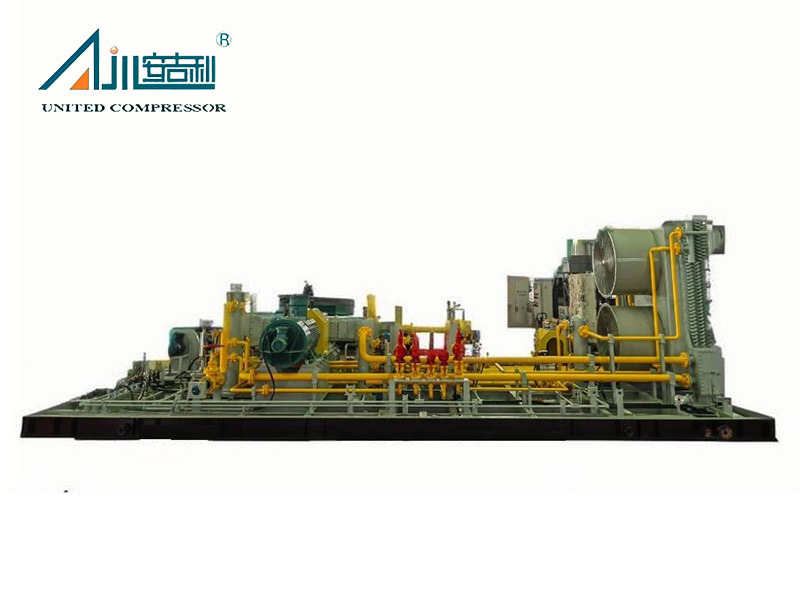

Компрессор на этой картинке-нестандартный продукт. Продукт предоставляет независимые решения, адаптированные к конкретным требованиям использования клиентов (скорость/чистота/чистота потока, среда использования, основные цели и конкретные требования клиентов), от проектирования до настройки продукта.

• Структурная форма:  D-тип/M-тип/S-тип/W-тип/V-тип/Z-тип

• Метод охлаждения:  охлаждение воды/воздушное охлаждение/смешанное охлаждение

• Форма установки:  фиксированная/мобильная/Pry монтированная/тип кабины

• Режим привода:  моторный привод/запуск двигателя дизельного топлива

• Транспорт: море/воздух/земля

• Упаковка:

  Металлическая каюта	Деревянная коробка	Звукоизоляционная кабина

Проектный случай

---

Lanzhou Petrochemical Company 240000 Tonyear Ethylene Restoration - добавление проекта Butadiene и 1 -Butene разгрузки	Alibek Oilfield на юге Казахстана	Закупка дегидратации молекулярного сита, регенерации и инъекционного устройства этиленгликоля, а также заново топливного газа в газовом поле Akimom

Технический параметр

---

Нет.	Модель		Середина	Скорость потока (нм3/ч)	Давление выхлопных газов MPA (G)	Моторная мощность (кВт)	Метод охлаждения	Общие размеры (мм)	Веса (кг)
1	DWF-12.4/(9 ～ 12) -14		Углекислый газ	6400	1.4	185	Воздушное охлаждение	6000 × 2700 × 2200	10000
2	VWF-2,86/5-16		Азот	895	1.6	55	Воздушное охлаждение	3200 × 2200 × 1750	3500
3	ZWF-0,96/5		Хлорид водорода	55	0.5	11	Воздушное охлаждение	2000 × 1500 × 2000	1000
4	DFW-1. 13/0,3-34		Флэш -пара	75	0,03 ～ 3,4	18.5	Воздушное охлаждение	4500 × 3200 × 2150	5600
5	DFW-6,5/(0 ～ 0,5) -10		Связанный газ	50 ～ 100	1	75	Воздушное охлаждение	3500 × 2800 × 1850	4500
6	DFW-4.2/(0,2 ～ 1,5) -12		Болотный	260 ～ 540	1.2	55	Воздушное охлаждение	3500 × 3000 × 2000	5500
7	DW-2.45/(6 ～ 7) -100		Угарный угарный газ	900	10	160	Смешанное охлаждение	6500 × 3200 × 1700	10000
8	DW19.8/0,5-7,25		Метиленхлорид	3.5	0.725	160	Смешанное охлаждение	5200 × 3000 × 2350	8000
9	DW-8,6/(0 ～ 0,2) -8		Хлорметан	436	0.8	75	Смешанное охлаждение	3200 × 2400 × 1600	4500
10	DW-2,4/2,5-11 ч		Elium Recovery Ga	450	1.1	37	Смешанное охлаждение	3000 × 2500 × 1800	3000
11	DW-14/(0 ～ 0,2) -25		Сырье газ	800	2.5	160	Водяной охлаждение	4800 × 3200 × 1915	10000
12	VW-8/18		Винилиден фторид	418	1.8	75	Водяной охлаждение	3700 × 2000 × 1700	4500
13	VWD-3,2/(0 ～ 0,2) -40		Биогаз	230	4.0	45	Водяной охлаждение	6000 × 2500 × 2650	8000
14	VW-9/6		Этилхлорид	470	0.6	55	Водяной охлаждение	2800 × 1720 × 1700	3500
15	DW-2,4/(18 ～ 25) -50		Сырье газ	2900	5.0	160	Водяной охлаждение	4300 × 3000 × 1540	4500
16	VW-5.6/(0 ～ 6) -6		Изобутилен	1650	0.6	45	Водяной охлаждение	2900 × 1900 × 1600	3500
17	VW-3.8/3,5		Смешанные газы	200	0.35	18.5	Водяной охлаждение	2200 × 1945 × 1600	2000
18	ZW-1,7/3,5		Винилхлорид	100	0.35	15	Водяной охлаждение	2700 × 1600 × 2068	2000
19	VW-0,85/(0 ～ 14) -40		Хладагент	300	4.0	55	Водяной охлаждение	4500 × 2300 × 1780	5500
20	DW-3,78/(8 ～ 13)-(16 ～ 24)		Аммиак	2700	1,6 ～ 2,4	75	Водяной охлаждение	3200 × 2000 × 1700	3500
21	DW-5/7		Хлорметан	355	0.7	37	Водяной охлаждение	3500 × 2600 × 1700	4000
22	DW-9,2/3		Основной газ	653	0.3	45	Водяной охлаждение	3500 × 3200 × 1680	6800
23	DW- 16/(2,8 ～ 3.2) -7.6		Углеродный газ	3000 ～ 3400	0.76	132	Водяной охлаждение	4500 × 3400 × 2750	12000
24	DWD-2,9/20-50		Узловой газ	3334	2.0 ～ 5,0	185	Водяной охлаждение	6000 × 3500 × 3000	14000
25	DW-4/0,5-4		-pentadiene, Nitroge	300	0.4	30	Водяной охлаждение	3000 × 2800 × 1700	3500
26	DW-8,7/0,02-15		Хвостовой газ	500	1.5	90	Водяной охлаждение	4500 × 3000 × 1800	10000
27	DW-8,8/0,2-6		Десорбционный газ	450	0.6	75	Водяной охлаждение	4000 × 3000 × 2150	8000
28	DW-1,3/0,2-18		Метафторээтилен	80	1.8	18.5	Водяной охлаждение	3500 × 2500 × 1570	3500
29	DW-12.5/(0. 1 ～ 0. 15) -18		uoromonochloroeth	887	1.8	132	Водяной охлаждение	5500 × 3200 × 2500	14000
30	DW-2,9/5		Газ	206	0.5	22	Водяной охлаждение	3200 × 2800 × 1800	3000

Проектный случай

---

Lanzhou Petrochemical Company 240000 Tonyear Ethylene Restoration - добавление проекта Butadiene и 1 -Butene разгрузки	Пекин Hongke Qingneng Technology Co., Ltd. Associated Gas Compressor для проекта Shanxi Yan'an 60000 M3	Zazhuang CNG Compressor Project Chengdu Shenliang Technology Co., Ltd.

Часто задаваемые вопросы

---

Какие носители могут DWFD-6.7 / (0,2-0,5) -55 Специальное ручку газового компрессора?

Он специально разработан для флэш-газа с составом 45-49%, углеводородов C₂-C₁₀ и CO₂ 0,4-0,5%, что делает его идеальным для восстановления флэш-газа низкого давления (болота) в нефтяных месторождениях, заводах СПГ и экологических проектах.

Можно ли настроить компрессор для уникальных потребностей проекта?

Да. Компрессор Bengbu United предлагает индивидуальные решения на основе конкретных требований, включая скорость потока, чистоту, давление, эксплуатационную среду и цель. Настраиваемые параметры включают структурные формы ( D-тип, M-тип, S-тип, W-тип, V-тип, Z-тип ), методы охлаждения, типы установки и режимы привода.

Каковы основные преимущества в экологических приложениях?

Компрессор уменьшает выбросы вспышки и ограничивает выбросы ЛОС до ≤ 3 ‰, поддерживая соблюдение строгих экологических норм. Это усиливает использование ресурсов, восстанавливая в противном случае впустую флеш-газ, что делает его устойчивым выбором для экопенсийных проектов.
