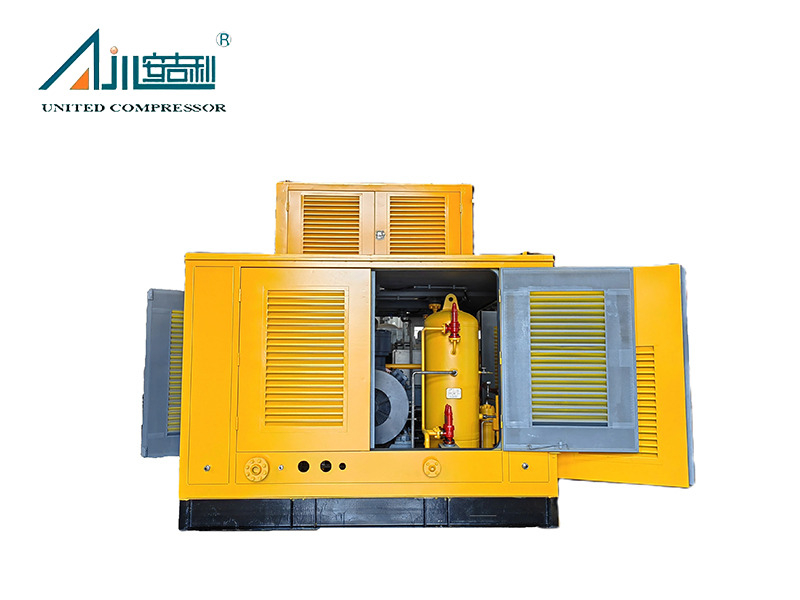

Компрессор природного газа DFD -1.36/(30~50)-250 разработан для промышленных газовых систем, требующих высокопроизводительного сжатия природного газа и стабильной подачи давления.
Этот компрессор, предназначенный для обессеренного и обезвоженного готового природного газа , обеспечивает производительность обработки примерно 100 000 Нм³/день (около 4166 Нм³/ч)..
Устройство спроектировано с диапазоном давления на входе 3~5 МПа (изб.) и давлением на выходе 25 МПа (изб.) , что делает его пригодным для процессов сжатия природного газа под высоким давлением.
Компрессор оснащен двигателем мощностью 315 кВт и имеет симметричную сбалансированную поршневую структуру D-типа, систему водяного охлаждения, конструкцию безмасляной смазки и двухрядную трехступенчатую конфигурацию сжатия..
Разработан для сжатия очищенного природного газа
Качество природного газа и условия эксплуатации могут напрямую влиять на выбор компрессора.
DFD-1.36/(30~50)-250 разработан специально для очищенного природного газа после сероочистки и осушки.
Компрессор подходит для систем, требующих:
Стабильное повышение давления природного газа
Возможность непрерывной переработки газа
Подача газа под высоким давлением
Промышленное обращение с природным газом
Его конструкция ориентирована на соответствие требованиям промышленного процесса, где состав газа и условия давления уже определены.
Конфигурация сжатия и проектирование системы газопереработки
В компрессоре используется симметричная сбалансированная поршневая конструкция поршня D-типа..
В основную структуру входят:
Двухрядное расположение цилиндров
Трехступенчатая система сжатия
Работа с водяным охлаждением
Безмасляная смазочная структура
Многоступенчатое сжатие применяется в процессах сжатия природного газа под высоким давлением, а безмасляная конструкция помогает предотвратить попадание смазочного масла в сжатый газ.

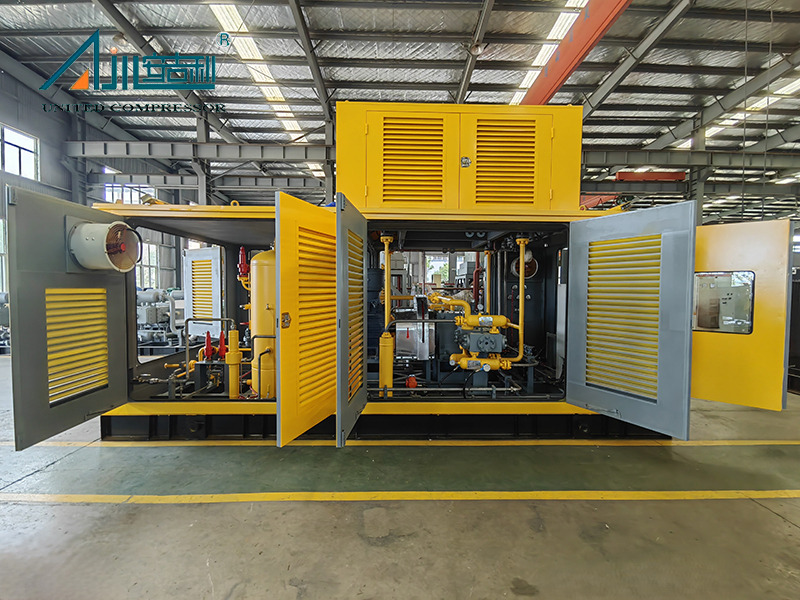

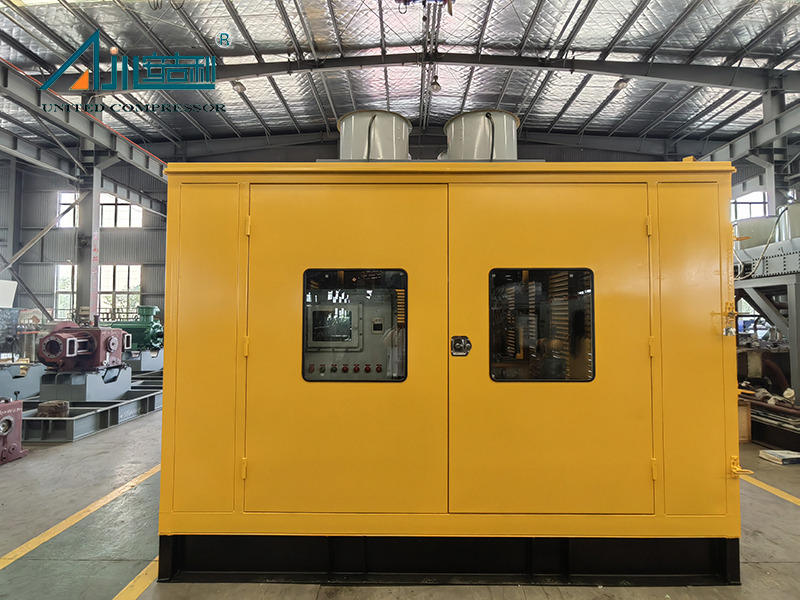

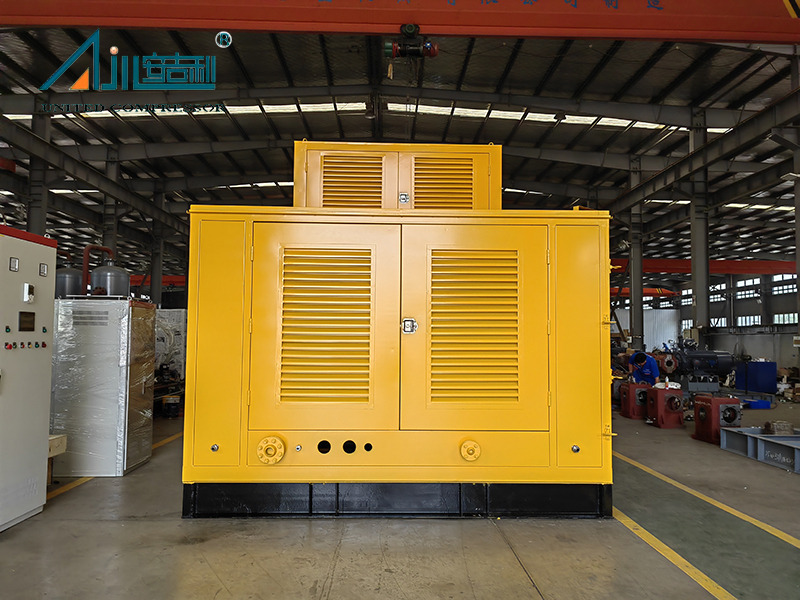

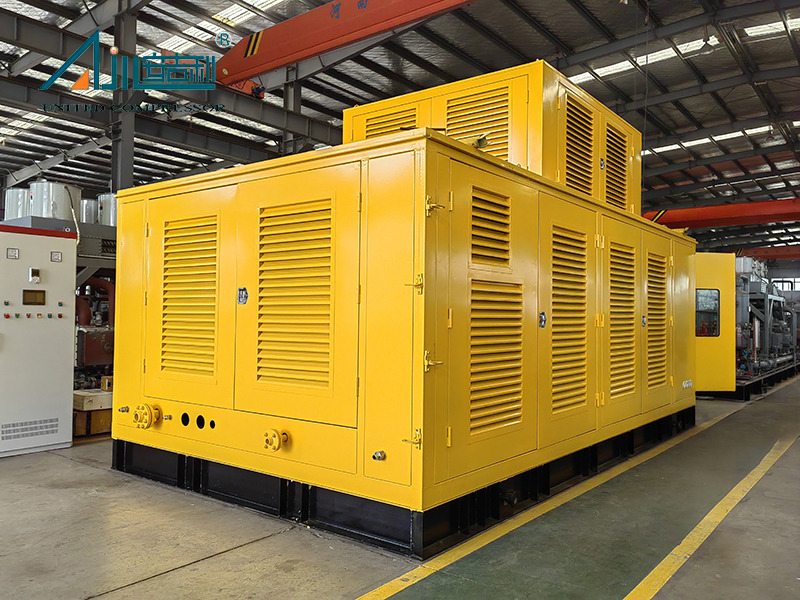

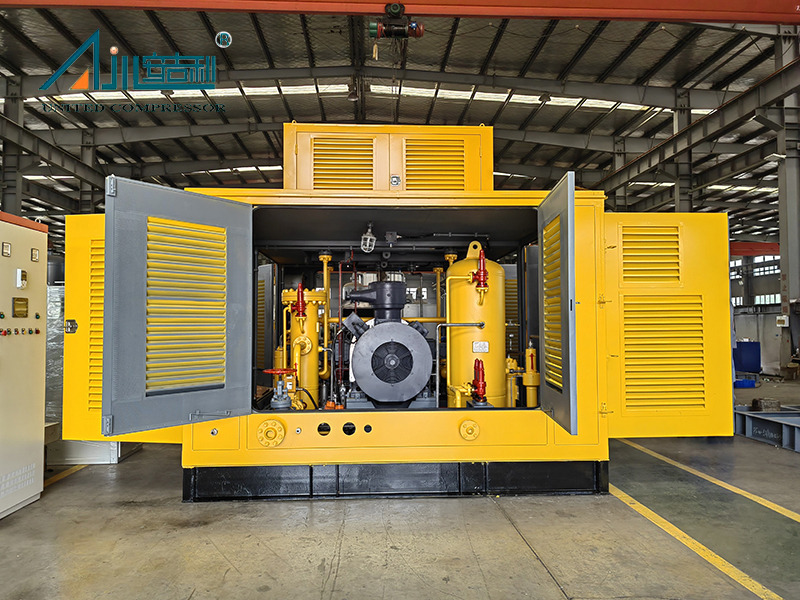

Модульный пакет для промышленных проектов
ДФД-1,36/(30~50)-250 поставляется в виде модульной компрессорной установки, объединяющей основное компрессорное оборудование и вспомогательные компоненты.
Модульная конфигурация помогает:
Упрощение проектной транспортировки
Поддержка установки на разных сайтах
Сокращение требований к сборке на месте
Адаптация к различным макетам проекта
Компрессорный агрегат может быть сконфигурирован в соответствии с требованиями заказчика, включая форму установки, метод охлаждения и конфигурацию привода.
Патентные сертификаты
 | Защитная втулка резьбы штока поршня ZL 2017 2 1907021.7 | | Устройство опоры поршневых колец ZL 2018 2 0294776.2 | |
| Поршень диапазона ZL 2017 2 190177.0 для симметричных сбалансированных компрессоров | | Встроенное длинное короткое двойное отделение ZL 2018 2 0294762.0 |
Применение в системах природного газа
DFD-1.36/(30~50)-250 может применяться в промышленных системах, связанных с природным газом, в том числе:
Применяется для сжатия очищенного природного газа в промышленных системах газопереработки.
Подходит для подачи природного газа под высоким давлением и повышения давления.
Применяется в проектах, требующих непрерывного сжатия природного газа.
Может быть сконфигурирован в соответствии с различными требованиями к потоку, давлению и установке.
 |  |
Компрессор на этом снимке — нестандартное изделие. Продукт предоставляет независимые решения, адаптированные к конкретным требованиям использования клиентов (скорость потока/чистота/давление, среда использования, основное назначение и конкретные требования клиента), от проектирования до настройки продукта.
Структурная форма: D-тип/M-тип/S-тип/W-тип/V-тип/Z-тип
Способ охлаждения: водяное охлаждение/воздушное охлаждение/смешанное охлаждение.
Форма установки: фиксированная/мобильная/монтируемая на подъёмнике/кабинный тип.
Режим привода: моторный привод/запуск дизельного двигателя
Транспорт: морской/воздушный/сухопутный
Упаковка:
 |  |  |
| Металлическая кабина | Деревянный ящик | Звукоизолированная кабина |
Кейс проекта
 |  |  |
| Ланьчжоуская нефтехимическая компания Восстановление мощностей по производству этилена мощностью 240 000 тонн в год - проект добавления объектов по разгрузке бутадиена и 1-бутена | Нефтяное месторождение Алибек в Южном Казахстане. | Закупка оборудования для осушки молекулярных сит, устройства для регенерации и закачки этиленгликоля, а также установки топливного газа на Акимомском газовом месторождении. |
Технические параметры
| Нет. | Модель | Середина | Расход (Нм3/ч) | Давление выхлопа МПа (G) | Мощность двигателя (кВт) | Метод охлаждения | Габаритные размеры (мм) | Вес (кг) |
| 1 | ФЖ（Д）-0,32/(30-200)-250 | Природный газ | 1500 | 25 | 75 | с воздушным охлаждением | 5538*2350*2438 | 9.5 |
| 2 | ВФ(Д)-0,26/(30-200)-250 | Природный газ | 1000 | 25 | 55 | 5538*2350*2438 | 9.5 | |
| 3 | ЗФД-0. 1/(30-200)-250 | Природный газ | 500 | 25 | 37 | 6500*2350*2450 | 5.5 | |
| 4 | ДФД-3[0,28]/(2-4)[25-200]-250 | Природный газ | 1300 | 25 | 75 | 4050*3450*2100 | 12.5 | |
| 5 | МФ-4/(7-11)-250 | Природный газ | 1900-2880 | ~ | 355 | С воздушным или водяным охлаждением | 6250*3200*3400 | 18 |
| 6 | ДФ-2/(10-15)-250 | Природный газ | 1320-1920 гг. | ~ | 250 | 6000*3200*3400 | 16 | |
| 7 | МФ-3,2/(8-16)-250 | Природный газ | 1700-3260 | ~ | 355 | 6250*3200*3400 | 18 | |
| 8 | МФ-2,5/(14-25)-250 | Природный газ | 2250-3900 | ~ | 355 | 6450*3200*3400 | 20 | |
| 9 | ДФ-1,55/(15-25)-250 | Природный газ | 1500-2400 | ~ | 280 | 600*3200*3400 | 16 | |
| 10 | ДФ-1,45/(20-35)-250 | Природный газ | 1800-3100 | ~ | 280 | 6050*3200*3400 | 16 | |
| 11 | МФ-2/(20-30)-250 | Природный газ | 2500-3700 | ~ | 355 | 6250*3200*3400 | 20 | |
| 12 | МФ-1,8/(25-40)-250 | Природный газ | 2800-4400 | ~ | 355 | 6250*3200*3400 | 18 | |
| 13 | МФ-1,35/(30-45)-250 | Природный газ | 2500-3700 | ~ | 315 | 6000*3200*3400 | 18 | |
| 14 | ДФ-1,3/(8-16)-250 | Природный газ | 700-1320 | ~ | 160 | 6000*3200*3400 | 18 | |
| 15 | МФ-1,5/(40-60)-250 | Природный газ | 3700-5500 | ~ | 355 | 6250*3200*3400 | 16 | |
| 16 | МФ-1,3/(50-85)-250 | Природный газ | 3900-6700 | ~ | 355 | 6250*3200*3400 | 18 |
Кейс проекта
 |  |  |
| Украина Проект | Нефтяное месторождение Алибек в Южном Казахстане. | Нинся Чжуннэн инженерия новых материалов |
Компрессор предназначен для сжатия обессеренного и обезвоженного готового природного газа .
DFD-1.36/(30~50)-250 обеспечивает производительность обработки примерно 100 000 Нм³/сут (около 4166 Нм³/ч)..
Стандартная конфигурация поддерживает давление на входе 3~5 МПа (изб.) и давление нагнетания 25 МПа (изб.)..
Конструкция безмасляной смазки помогает предотвратить попадание смазочного масла в камеру сжатия и обеспечивает более чистое обращение со сжатым газом.
Компрессор имеет симметричную сбалансированную поршневую конструкцию типа D с двухрядным трехступенчатым сжатием, водяным охлаждением и модульной конфигурацией подачи..
