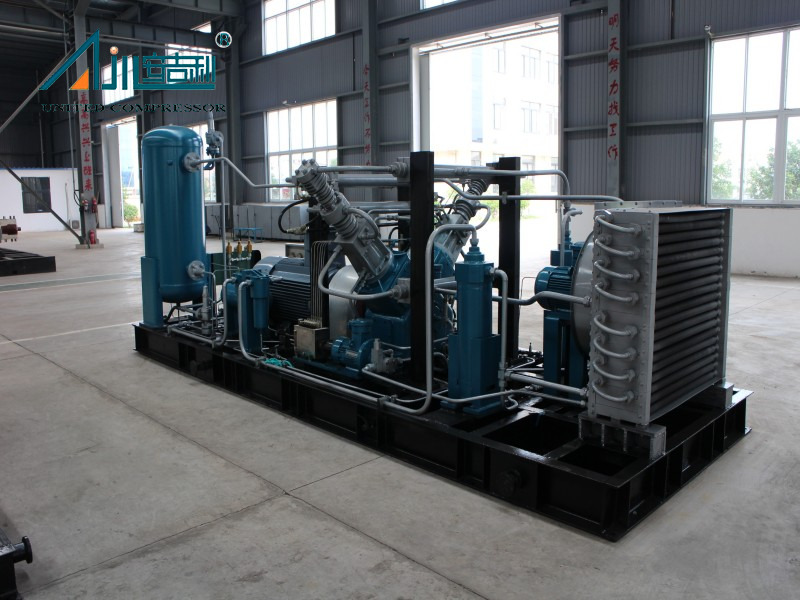

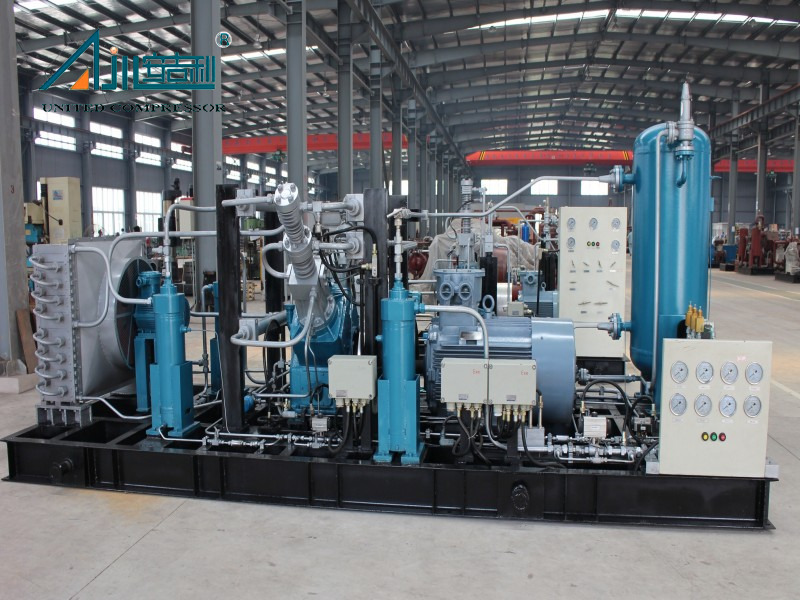

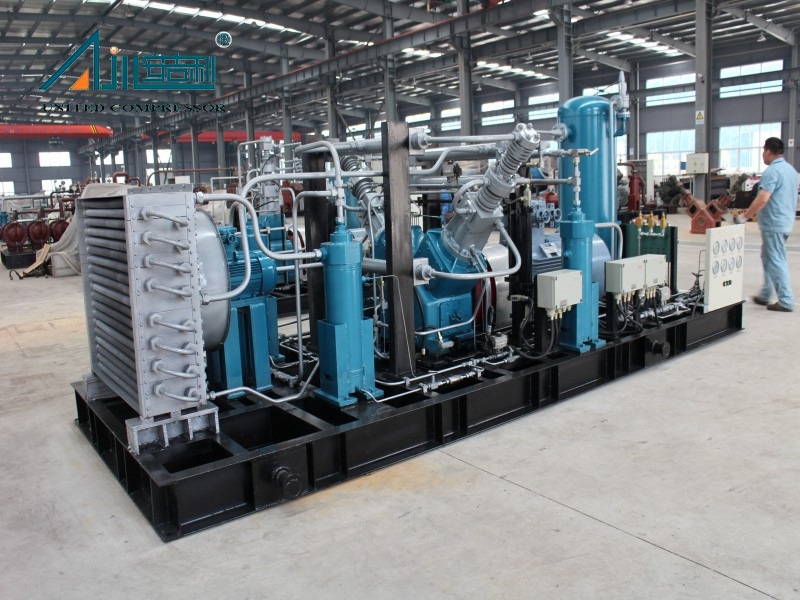

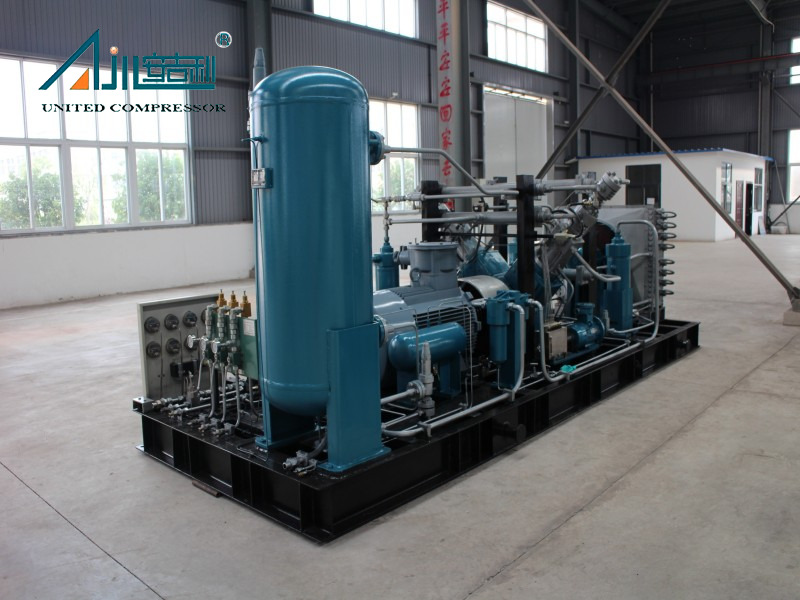

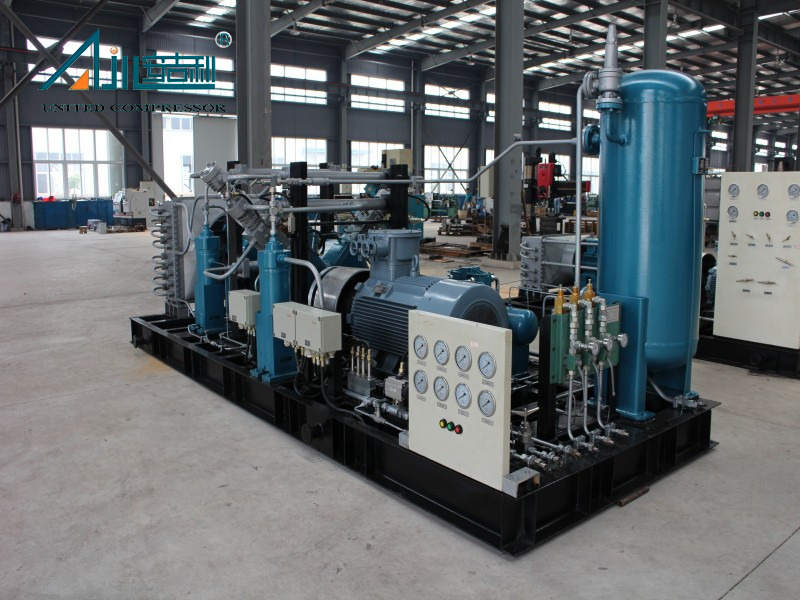

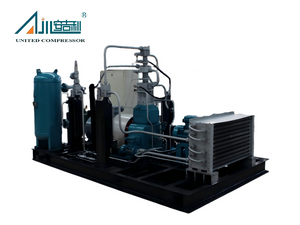

Поршневой компрессор СПГ высокого давления VF-0,32/(30-200)-250 V от Bengbu United Compressor обеспечивает стабильное давление природного газа .
Он обеспечивает расход 600–1800 Нм³/ч, давление на входе 3–20 МПа и давление нагнетания 25 МПа, а также энергосберегающий двигатель мощностью 90 кВт для сокращения эксплуатационных расходов.
Его модульная конструкция подходит для наддува трубопроводов КПГ, химической, фармацевтической, пищевой и машиностроительной промышленности, а его модульная конструкция соответствует стандартным и индивидуальным условиям работы.
В этом V-образном компрессоре для сжатого природного газа используется безмасляная конструкция , обеспечивающая чистоту газа для использования в пищевой и фармацевтической промышленности. Сбалансированная компоновка снижает вибрацию и шум, уменьшает изнашиваемые детали и затраты на техническое обслуживание.
Полностью автоматическое управление поддерживает мониторинг давления, температуры и расхода в реальном времени. Все основные детали легко доступны для быстрого осмотра и ремонта.
Полностью предварительно собранный блок на раме упрощает транспортировку и установку на месте. Размер ~6500×2200×2200 мм , вес ~6,5 тонн , идеально подходит для ограниченного пространства и удаленных рабочих мест.
Оснащен тремя эксклюзивными запатентованными деталями для увеличения срока службы. Высокопрочный чугунный картер и двойной средний корпус эффективно изолируют смазку во избежание газового загрязнения.
Область применения
В основном используется для нагнетания и транспортировки природного газа, поступающего в сеть трубопроводов. Он также может использоваться для перемешивания в фармацевтической и пивоваренной промышленности, транспортировки газов под давлением в химической промышленности, выдувного формования бутылок в пищевой промышленности и обеспыливания деталей в машиностроении.
Выделите преимущества
 |  |  |  |
| Имеет высокую эффективность, высокую надежность и высокую степень автоматизации; | Менее уязвимые детали, низкая вибрация, низкий уровень шума, простота эксплуатации и обслуживания. | Все основное и вспомогательное оборудование компрессора установлено на салазках, работает плавно и надежно. Общая установка на салазках удобна для транспортировки и установки компрессора. | Все компоненты машины тщательно разработаны |
Патентные сертификаты
 | Защитная втулка резьбы штока поршня ZL 2017 2 1907021.7 | | Устройство опоры поршневых колец ZL 2018 2 0294776.2 | |
| Поршень диапазона ZL 2017 2 190177.0 для симметричных сбалансированных компрессоров | | Встроенное длинное короткое двойное отделение ZL 2018 2 0294762.0 |
Полное описание машины
Это безмасляный поршневой компрессор V-образного типа с водяным охлаждением, двухрядным трехступенчатым сжатием и модульной интегрированной конструкцией.
Картер из серого чугуна оснащен полностью зарезервированными отверстиями для заливки, слива масла, наблюдения и измерения температуры, а также внешним ручным шаровым клапаном для легкой замены масла.
Имея двойную среднюю часть корпуса, он тщательно изолирует смазочное масло, гарантируя подачу газа без загрязнения. Цилиндр и головка блока цилиндров из серого чугуна/кованой стали имеют безмасляную конструкцию и оснащены осевыми воздушными клапанами, обеспечивающими стабильное и эффективное сжатие.
 |  |

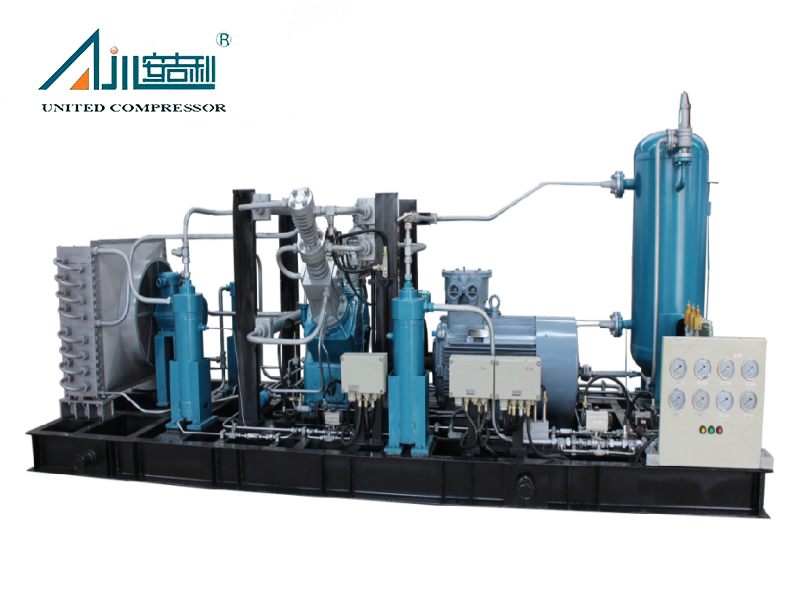

Компрессор на этом снимке — нестандартное изделие. Продукт предоставляет независимые решения, адаптированные к конкретным требованиям использования клиентов (скорость потока/чистота/давление, среда использования, основное назначение и конкретные требования клиента), от проектирования до настройки продукта.
Структурная форма: D-тип/M-тип/S-тип/W-тип/V-тип/Z-тип
Способ охлаждения: водяное охлаждение/воздушное охлаждение/смешанное охлаждение.
Форма установки: фиксированная/мобильная/монтируемая на подъёмнике/кабинный тип.
Режим привода: моторный привод/запуск дизельного двигателя
Транспорт: морской/воздушный/сухопутный
Упаковка:
 |  |  |
| Металлическая кабина | Деревянный ящик | Звукоизолированная кабина |
Кейс проекта
 |  |  |
| Ланьчжоуская нефтехимическая компания Восстановление мощностей по производству этилена мощностью 240 000 тонн в год - проект добавления объектов по разгрузке бутадиена и 1-бутена | Нефтяное месторождение Алибек в Южном Казахстане. | Закупка оборудования для осушки молекулярных сит, устройства для регенерации и закачки этиленгликоля, а также установки топливного газа на Акимомском газовом месторождении. |
Технические параметры
| Нет. | Модель | Середина | Расход (Нм3/ч) | Давление выхлопа МПа (G) | Мощность двигателя (кВт) | Метод охлаждения | Габаритные размеры (мм) | Вес (кг) |
| 1 | ФЖ（Д）-0,32/(30-200)-250 | Природный газ | 1500 | 25 | 75 | с воздушным охлаждением | 5538*2350*2438 | 9.5 |
| 2 | ВФ(Д)-0,26/(30-200)-250 | Природный газ | 1000 | 25 | 55 | 5538*2350*2438 | 9.5 | |
| 3 | ЗФД-0. 1/(30-200)-250 | Природный газ | 500 | 25 | 37 | 6500*2350*2450 | 5.5 | |
| 4 | ДФД-3[0,28]/(2-4)[25-200]-250 | Природный газ | 1300 | 25 | 75 | 4050*3450*2100 | 12.5 | |
| 5 | МФ-4/(7-11)-250 | Природный газ | 1900-2880 | ~ | 355 | С воздушным или водяным охлаждением | 6250*3200*3400 | 18 |
| 6 | ДФ-2/(10-15)-250 | Природный газ | 1320-1920 гг. | ~ | 250 | 6000*3200*3400 | 16 | |
| 7 | МФ-3,2/(8-16)-250 | Природный газ | 1700-3260 | ~ | 355 | 6250*3200*3400 | 18 | |
| 8 | МФ-2,5/(14-25)-250 | Природный газ | 2250-3900 | ~ | 355 | 6450*3200*3400 | 20 | |
| 9 | ДФ-1,55/(15-25)-250 | Природный газ | 1500-2400 | ~ | 280 | 600*3200*3400 | 16 | |
| 10 | ДФ-1,45/(20-35)-250 | Природный газ | 1800-3100 | ~ | 280 | 6050*3200*3400 | 16 | |
| 11 | МФ-2/(20-30)-250 | Природный газ | 2500-3700 | ~ | 355 | 6250*3200*3400 | 20 | |
| 12 | МФ-1,8/(25-40)-250 | Природный газ | 2800-4400 | ~ | 355 | 6250*3200*3400 | 18 | |
| 13 | МФ-1,35/(30-45)-250 | Природный газ | 2500-3700 | ~ | 315 | 6000*3200*3400 | 18 | |
| 14 | ДФ-1,3/(8-16)-250 | Природный газ | 700-1320 | ~ | 160 | 6000*3200*3400 | 18 | |
| 15 | МФ-1,5/(40-60)-250 | Природный газ | 3700-5500 | ~ | 355 | 6250*3200*3400 | 16 | |
| 16 | МФ-1,3/(50-85)-250 | Природный газ | 3900-6700 | ~ | 355 | 6250*3200*3400 | 18 |
Кейс проекта
 |  |  |
| Проект компрессора сжатого природного газа Zaozhuang компании Chengdu Shenliang Technology Co., Ltd. | Компрессор попутного газа Beijing Hongke Qingneng Technology Co., Ltd. для проекта Шаньси Яньань 60 000 м3 | Ланьчжоуская нефтехимическая компания Восстановление мощностей по производству этилена мощностью 240 000 тонн в год - проект добавления объектов по разгрузке бутадиена и 1-бутена |
Этот безмасляный компрессор для сжатого природного газа V-образного типа подходит для различных отраслей промышленности. Он служит для повышения давления в трубопроводах природного газа, химического повышения давления, перемешивания фармацевтических/пивоваренных продуктов, выдувного формования пищевых продуктов и механического удаления пыли. Его безмасляная структура гарантирует высокую чистоту газа.
Да. Настраиваемые параметры охватывают поток, давление, структуру, тип охлаждения, форму установки и режим движения, чтобы соответствовать различным условиям работы.
VF -0.32/(30-200)-250 в стандартной комплектации оснащен воздушным охлаждением. Водяное охлаждение можно настроить для особых условий на объекте.
