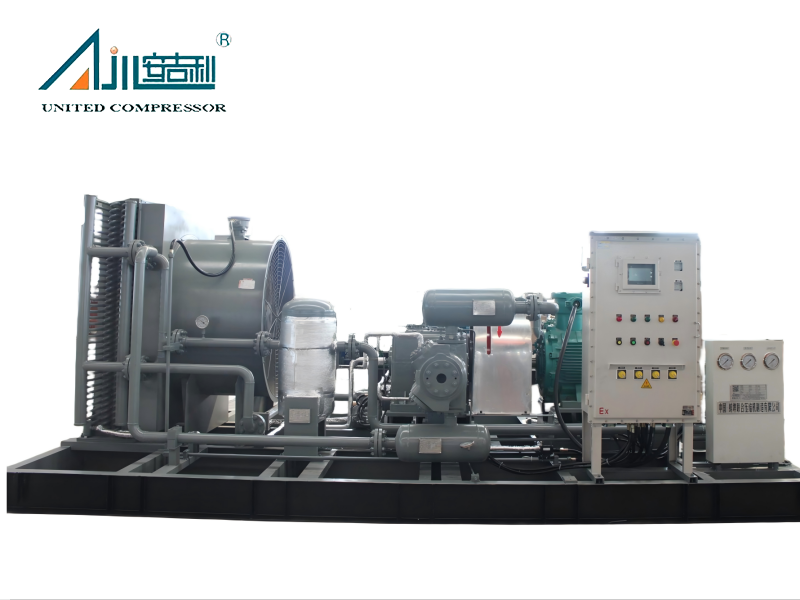

Компрессор природного газа DWF-4.1/(18-25)-45, являющийся флагманским решением компании Bengbu United Compressor , разработан для эффективного сжатия, транспортировки и хранения природного газа. Он разработан для удовлетворения строгих требований энергетического сектора с упором на надежность, эффективность и адаптируемость к различным составам природного газа, что делает его идеальным для трубопроводных сетей, станций сжатого природного газа и операций на нефтяных месторождениях.
Основные технические параметры DWF-4.1/(18-25)-45 выделяют его: производительность обработки 500 Нм³/ч , диапазон входного давления 1,8-2,5 МПа.G , температура на входе ≤ 40 ℃ и давление на выходе 4,5 МПа.G. Он оснащен главным двигателем мощностью 110 кВт , обеспечивающим постоянную мощность и оптимизирующим энергопотребление. Габариты компрессора — ~5500 × 2200 × 2000 мм — и масса ~7Т , балансовая мобильность (за счет рамной конструкции) с устойчивостью для длительной эксплуатации. Он имеет конструкцию D-типа (симметричный баланс), систему водяного охлаждения и безмасляную смазку в сочетании с 2-рядным 3-ступенчатым сжатием для обеспечения эффективной обработки газа и минимального загрязнения. Установка специально разработана для природного газа с содержанием CH₄ > 95% , H₂S ≤ 20 мг/м³, , общая сера ≤ 270 мг/м³ (в пересчете на серу), CO₂ ≤ 3% , отсутствие свободной воды, содержание пыли ≤ 5 мг/м³ и диаметр частиц пыли ≤ 10 мкм..
DWF -4.1/(18-25)-45 оснащен двухрядной трехступенчатой системой поршневого сжатия с возвратно-поступательным движением, которая обеспечивает постепенное наращивание давления и максимизирует эффективность. Такая конструкция снижает потери энергии и обеспечивает стабильное выходное давление, что критически важно для газопроводов, где постоянство давления предотвращает нарушения потока или повреждение оборудования. Система с водяным охлаждением эффективно рассеивает тепло, выделяемое во время сжатия, поддерживая оптимальные рабочие температуры даже в сценариях непрерывной работы 24 часа в сутки, 7 дней в неделю, устраняя необходимость частых остановов.
Ключевые компоненты созданы с учетом уникальных свойств природного газа:
• Картер: изготовленный из высококачественного серого чугуна, он хранит смазочное масло и включает в себя интерфейсы для наблюдения за уровнем масла, впрыска масла и измерения температуры, что упрощает техническое обслуживание и обеспечивает бесперебойную работу.
• Цилиндр и головка блока цилиндров: эти детали, изготовленные из серого чугуна или кованой стали, устойчивы к коррозии от компонентов природного газа (например, H₂S) и выдерживают высокое давление, обеспечивая долгосрочную надежность.
• Двойная структура среднего корпуса: предотвращает попадание смазочного масла в цилиндр, обеспечивая выход чистого природного газа и предотвращая загрязнение, которое может повредить последующее оборудование (например, трубопроводы, резервуары для хранения или двигатели автомобилей, работающих на сжатом природном газе).

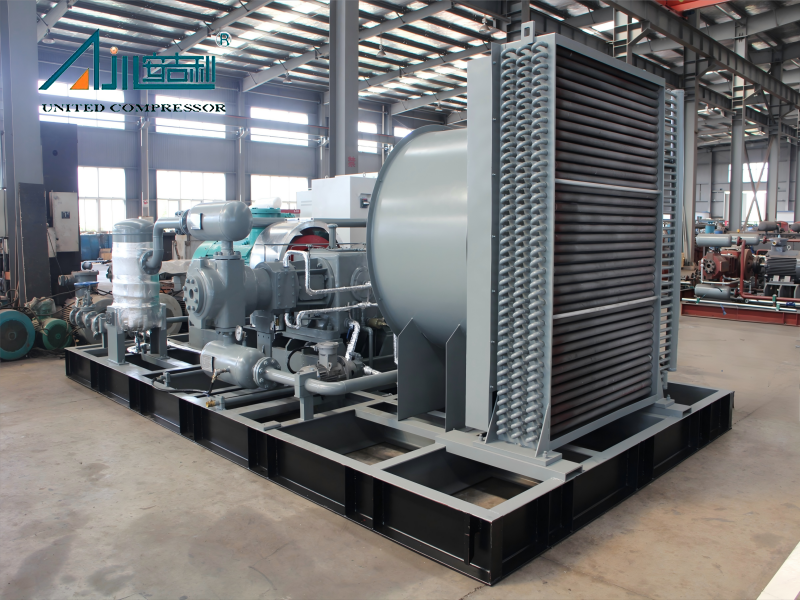

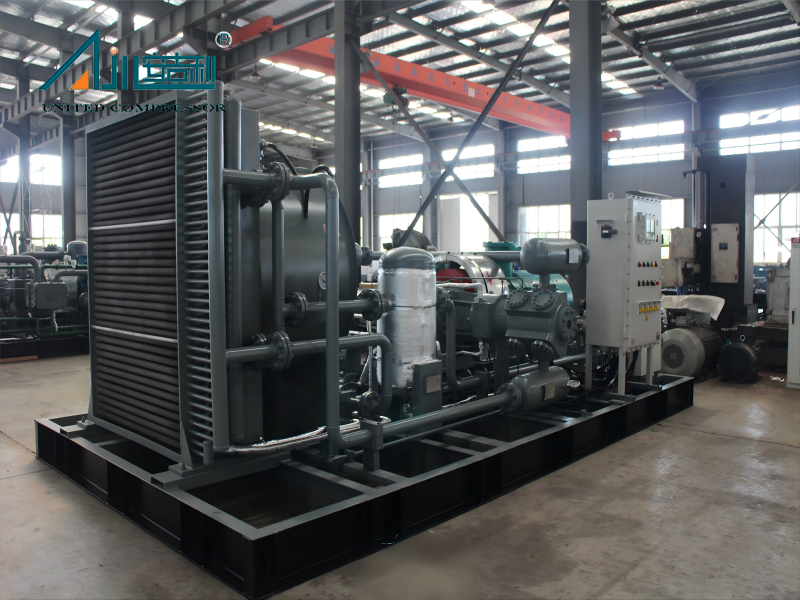

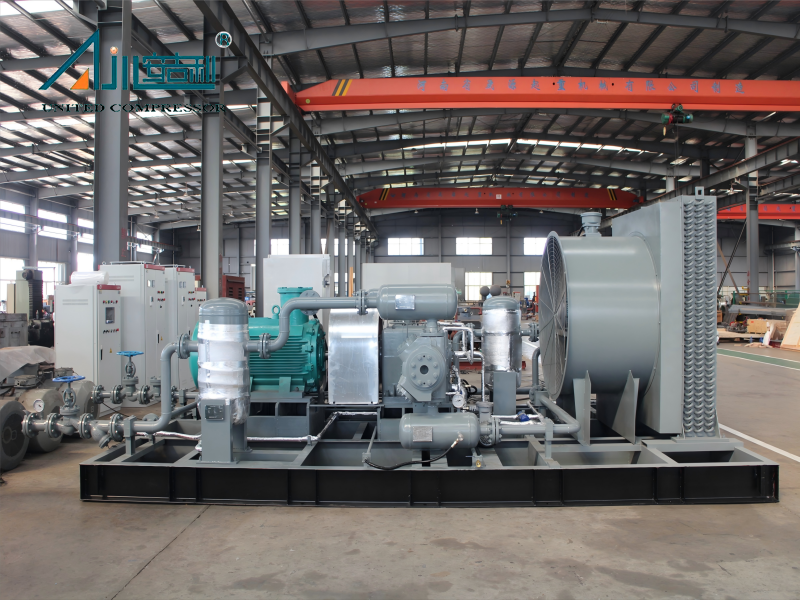

Вся установка, включая главный компрессор, двигатель и вспомогательное оборудование, установлена на салазках, что позволяет легко транспортировать ее по суше, морю или воздуху. Такая конструкция упрощает установку на месте, поскольку салазки обеспечивают стабильное основание и предварительно выровненные компоненты, что сокращает время установки и трудозатраты. Компрессор работает с низким уровнем вибрации и шума, что повышает безопасность и комфорт оператора. Важные точки обслуживания (например, отверстия для слива масла, доступ к фильтру) легко доступны, а ручной шаровой клапан для слива масла из картера упрощает регулярное техническое обслуживание.
Чтобы адаптироваться к различным потребностям проекта, DWF-4.1/(18-25)-45 предлагает гибкую настройку:
• Структурные формы: выберите тип D (стандартный), тип M, тип S, тип W, тип V или тип Z в соответствии с планировкой объекта и ограничениями по пространству.
• Методы охлаждения: выбирайте системы с водяным охлаждением (стандартное), воздушное или смешанное в зависимости от наличия воды и климата (например, воздушное охлаждение для засушливых регионов).
• Типы установки: выберите стационарные, мобильные, смонтированные на раме (стандартные) установки или установки кабинного типа для стационарных объектов (например, станций СПГ) или мобильных проектов (например, для добычи газа на месторождениях).
• Режимы привода: стандартную систему с электроприводом можно заменить дизельным двигателем, что идеально подходит для удаленных нефтяных или газовых месторождений с ограниченным доступом к сети.
В компрессоре используются запатентованные технологии, подкрепленные китайскими патентами на полезные модели, повышающие производительность и долговечность:
• Защитная втулка для резьбы штока поршня (Патент №: ZL 2017 2 1907021.7 )
• Устройство поддержки поршневых колец (Патент №: ZL 2018 2 0294776.2 ).
• Поршень диапазона для симметричных сбалансированных компрессоров (Патент №: ZL 2017 2 190177.0 ).
• Встроенное двойное длинное и короткое отделение (Патент №: ZL 2018 2 0294762.0 ).
Компрессор природного газа DWF -4.1/(18-25)-45 представляет собой универсальное решение для энергетического и промышленного секторов, основные области применения которого включают:
• Эксплуатация трубопроводов природного газа : повышает давление газа при транспортировке на большие расстояния, обеспечивает постоянный поток по трубопроводам и поддерживает подземные хранилища газа (критически важно для балансирования спроса и предложения во время пикового использования).
• Станции сжатого природного газа : сжимают природный газ до необходимого давления (обычно 20-25 МПа) для хранения и заправки транспортных средств, работающих на природном газе (NGV), с регулируемыми настройками в соответствии с потребностями расхода на конкретной станции.
• Эксплуатация месторождений нефти и газа : помогает в извлечении попутного газа (улавливании газа, выделяющегося при добыче нефти) и добыче дренажного газа, сокращая отходы и максимизируя использование ресурсов для операторов нефтяных месторождений.
• Поддержка промышленных процессов : поставляет сжатый природный газ для различных промышленных задач, таких как перемешивание в фармацевтической и пивоваренной промышленности, транспортировка газа под давлением в химической промышленности, выдувное формование бутылок в пищевой промышленности и удаление пыли из деталей в машиностроении.
 | По поршневой нити защитной рукав ZL 2017 2 1907021.7 | | Устройство поддержки кольца поршня ZL 2018 2 0294776.2 | |
| Поршень диапазона ZL 2017 2 190177.0 для симметричных сбалансированных компрессоров | | Интегрированный длинный короткий двойной отсек ZL 2018 2 0294762.0 |
| |
| Нет. | Модель | Середина | Скорость потока (нм3/ч) | Давление выхлопных газов MPA (G) | Моторная мощность (кВт) | Метод охлаждения | Общие размеры (мм) | Веса (кг) |
| 1 | VF (D) -0,32/(30-200) -250 | Природный газ | 1500 | 25 | 75 | Воздушное охлаждение | 5538*2350*2438 | 9.5 |
| 2 | VF (D) -0,26/(30-200) -250 | Природный газ | 1000 | 25 | 55 | 5538*2350*2438 | 9.5 | |
| 3 | ZFD-0. 1/(30-200) -250 | Природный газ | 500 | 25 | 37 | 6500*2350*2450 | 5.5 | |
| 4 | DFD-3 [0,28]/(2-4) [25-200] -250 | Природный газ | 1300 | 25 | 75 | 4050*3450*2100 | 12.5 | |
| 5 | MF-4/(7-11) -250 | Природный газ | 1900-2880 | ~ | 355 | С воздушным охлаждением или водяным охлаждением | 6250*3200*3400 | 18 |
| 6 | DF-2/(10-15) -250 | Природный газ | 1320-1920 | ~ | 250 | 6000*3200*3400 | 16 | |
| 7 | MF-3.2/(8-16) -250 | Природный газ | 1700-3260 | ~ | 355 | 6250*3200*3400 | 18 | |
| 8 | МФ-2,5/(14-25) -250 | Природный газ | 2250-3900 | ~ | 355 | 6450*3200*3400 | 20 | |
| 9 | DF-1.55/(15-25) -250 | Природный газ | 1500-2400 | ~ | 280 | 600*3200*3400 | 16 | |
| 10 | DF-1.45/(20-35) -250 | Природный газ | 1800-3100 | ~ | 280 | 6050*3200*3400 | 16 | |
| 11 | MF-2/(20-30) -250 | Природный газ | 2500-3700 | ~ | 355 | 6250*3200*3400 | 20 | |
| 12 | MF-1,8/(25-40) -250 | Природный газ | 2800-4400 | ~ | 355 | 6250*3200*3400 | 18 | |
| 13 | MF-1.35/(30-45) -250 | Природный газ | 2500-3700 | ~ | 315 | 6000*3200*3400 | 18 | |
| 14 | DF-1,3/(8-16) -250 | Природный газ | 700-1320 | ~ | 160 | 6000*3200*3400 | 18 | |
| 15 | MF-1,5/(40-60) -250 | Природный газ | 3700-5500 | ~ | 355 | 6250*3200*3400 | 16 | |
| 16 | MF-1,3/(50-85) -250 | Природный газ | 3900-6700 | ~ | 355 | 6250*3200*3400 | 18 | |
| 17 | W-5,6/0,5-250 | Природный газ | 500 | 25 | 160 | Водяной охлаждение | 5000*2300*2200 | 12 |
| 18 | DF-4.7/(1,5-2) -250 | Природный газ | 700-840 | 25 | 185 | Воздушное охлаждение | 6000*3200*3400 | 16 |
| 19 | W-3.6/(1,5-3) -250 | Природный газ | 540-860 | 25 | 160 | Водяной охлаждение | 6200*2200*2200 | 12 |
| 20 | DF-3.85/(2-4) -250 | Природный газ | 690-1150 | 25 | 185 | С воздушным охлаждением или водяным охлаждением | 6000*3200*3400 | 16 |
| 21 | MF-5/(2-4) -250 | Природный газ | 900-1500 | 25 | 280 | 6250*3200*3400 | 18 | |
| 22 | MF-7.2/(3-4) -250 | Природный газ | 1700-2160 | 25 | 355 | 6800*3200*3400 | 20 | |
| 23 | DF-2,86/(2-6) -250 | Природный газ | 510 ~ 1200 | 25 | 185 | 6000*3200*3400 | 16 | |
| 24 | MF-4/(5-8) -250 | Природный газ | 1400-2150 | 25 | 315 | 6250*3200*3400 | 18 | |
| 25 | DF-1.95/(6-12) -250 | Природный газ | 820-1520 | 25 | 220 | 6000*3200*3400 | 16 | |
| 26 | DF-1.6/(8-16) -250 | Природный газ | 860-1630 | 25 | 220 | 6000*3200*3400 | 16 | |
| 27 | DF-0,58/(15-25) -250 | Природный газ | 550-900 | 25 | 90 | Воздушное охлаждение | 6000*3200*3400 | 16 |
Он в основном используется для повышения и транспортировки природного газа в трубопроводных сетях. Он также обслуживает фармацевтическую и пивоваренную промышленность (перемешивание), химические сектора (транспортировка газа под давлением), производство пищи (литье из бутылочки) и производство машин (частично удаление пыли).
Состав газа (моль%): природный газ с CH₄> 95%, H₂S ≤ 20 мг/м³, общая сера (рассчитанная как сера) ≤ 270 мг/м³, Co₂ ≤ 3%, нет свободной воды, содержание пыли ≤ 5 мг/м³ и диаметр частиц пыли ≤ 10 мкм.
Скорость потока: 500 нм/ч.
Входной давление: 1,8-2,5 МПа. G;
Температура на входе: ≤ 40 ° C
давление выхлопных газов: 4,5 МПа. G;
Основная мощность двигателя: 110 кВт
общие размеры машины: ~ 5500 × 2200 × 2000 мм
Вес всей машины: ~ 7t
Да. Мы предлагаем индивидуальные решения на основе скорости потока, чистоты, давления, среды использования и других требований клиентов - от проектирования до производства. Варианты включают структурные формы, методы охлаждения и типы установки.
Да, он содержит несколько китайских патентов для ключевых компонентов, обеспечивая соответствие отраслевым стандартам и надежных результатов.
