Поршневой компрессор попутного газа для нефтепромыслов

Обзор

---

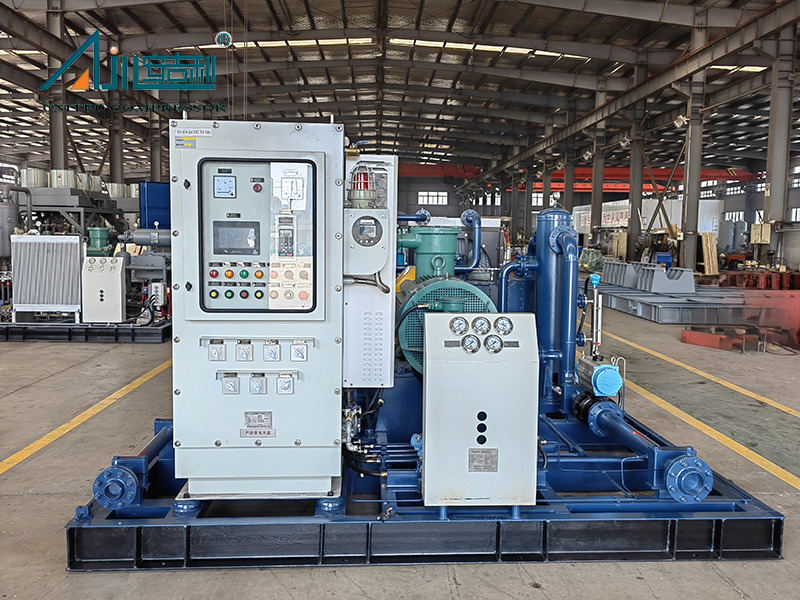

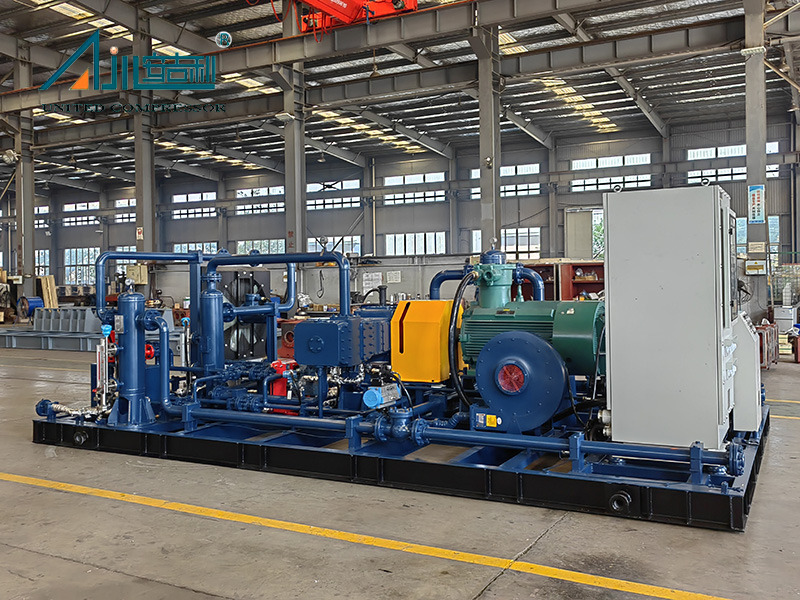

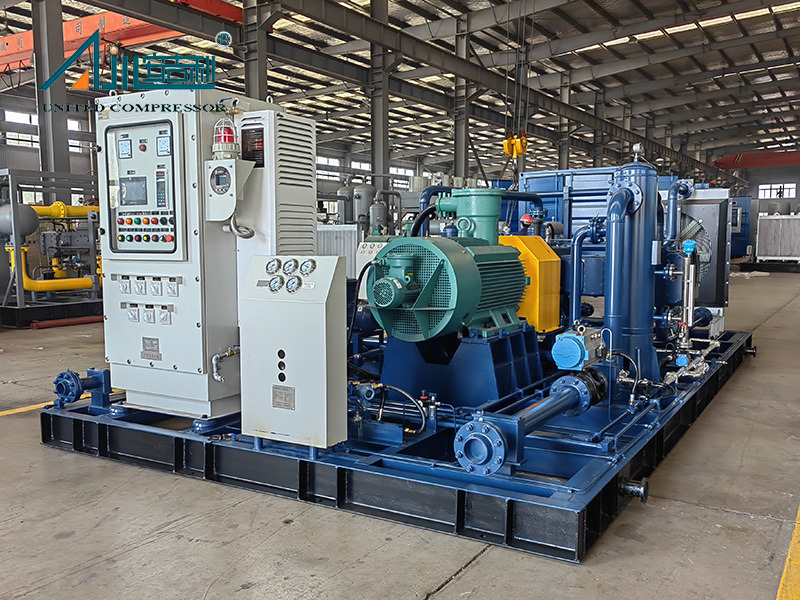

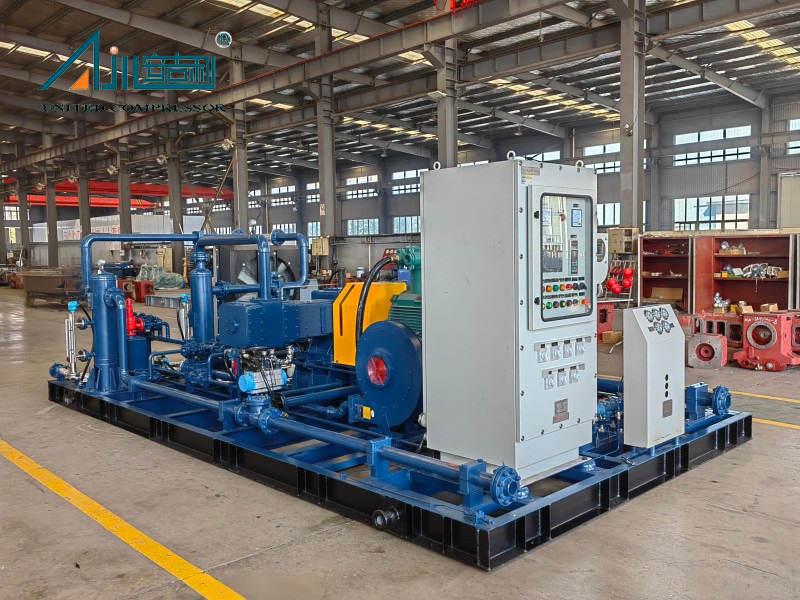

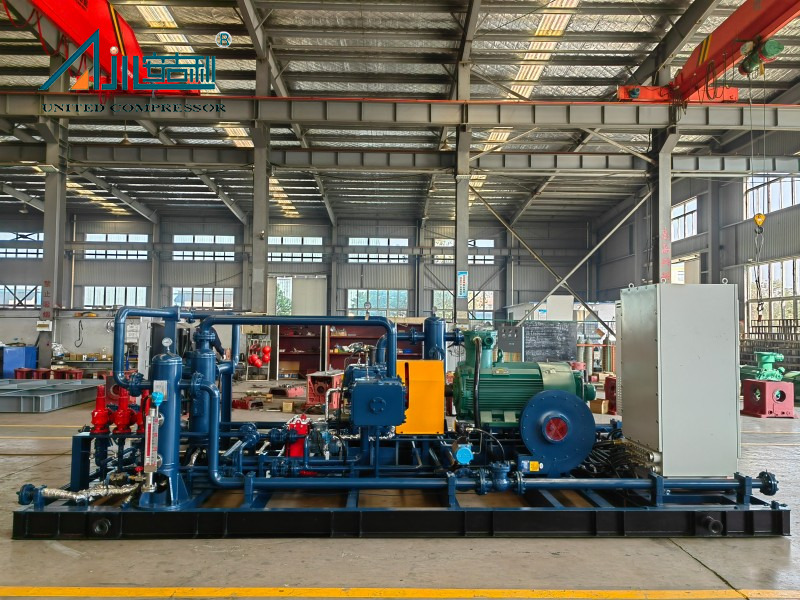

Специальный газовый компрессор DFW-6.57 0-0.5-10 , изготовленный Bengbu United Compressor, представляет собой высокоэффективное оборудование, разработанное специально для эффективной обработки связанного газа на нефтяных и газовых месторождениях. Разработанный для удовлетворения строгих требований обработки промышленного газа, этот компрессор объединяет передовые технологии с надежным строительством, чтобы обеспечить надежную работу в разных приложениях.

С помощью пропускной способности 2400-12000 нМ/D он работает при впускном давлении 0-0,5 и давление выхлопных газов 10 , что делает его идеальным для сценариев, требующих стабильного сжатия газа. Блок питается основным двигателем мощностью 75 кВт и имеет компактные общие размеры приблизительно 3500 × 2800 × 1850 мм, общий вес около 4,5 т, обеспечивающий его в различные промышленные макеты без чрезмерных требований к пространству.

Независимо от того, используются ли на станциях, принимающих СПГ, ассоциированные системы сбора газа, проекты по подаче промышленного топлива или экологическое управление, этот специальный газовый компрессор обеспечивает постоянную производительность, помогая сократить выбросы и повысить энергоэффективность.

Функции

---

Превосходная производительность и надежность

Специальный газовый компрессор DFW-6.57 0-0.5-10 построен для высокой эффективности и долгосрочной надежности. Его расширенная конструкция сводит к минимуму потери энергии, обеспечивая оптимальное сжатие газа с минимальным энергопотреблением. Устройство может похвастаться высокой степенью автоматизации, уменьшая ручное вмешательство и ошибки в эксплуатации.

Оснащенный компонентами с точностью, он работает с низким уровнем вибрации и шума, создавая более безопасную и удобную рабочую среду. Бесслова смазочная система предотвращает загрязнение среднего уровня, что делает ее подходящим для обработки чувствительных газов, таких как связанный газ, где чистота имеет решающее значение.

Надежный структурный дизайн

Этот компрессор принимает структуру D-типа (симметричный баланс) , включающую 2-рядовое 3-ступенчатое сжатие для последовательного выхода давления. Картер, изготовленный из высококачественного серого чугуна, служит как структурным основанием, так и масло-блок, с интегрированными дренажными клапанами масла и портами наблюдения для удобного обслуживания.

Двойная промежуточная конструкция тела гарантирует, что нефть от картера не может попасть в цилиндр, защищая газовую среду от загрязнения. Цилиндры и головки цилиндров построены из серого чугуна или кованой стали, с осеально расположенными воздушными клапанами для эффективного потока газа. Эта бурная сборка обеспечивает долговечность даже в суровой промышленности

 условия.

Гибкие параметры настройки

Признавая, что промышленные потребности варьируются, DFW-6.57 0-0.5-10 Специальный газовый компрессор предлагает обширную настройку. Клиенты могут выбирать из различных структурных форм (M-тип, S-тип, W-тип, V-типа, Z-тип) и методов охлаждения (водяной охлаждение, смешанное охлаждение с воздушным охлаждением) на основе их окружающей среды.

Параметры установки включают в себя установку фиксированных, мобильных, установленных по заноски или настройки кабины, в то время как режимы привода варьируются от двигателя двигателя до дизельного двигателя. Упаковка и транспорт также адаптированы к требованиям, с вариантами для моря, воздуха или сухопутного транспорта, а также упаковки в металлических каютах, деревянных коробках или звукоизоляционных кабинах.

Запатентованные технологии и проверенные случаи

При поддержке 4 ключевых патентов, включая защитную рукав поршневого стержня (ZL 2017 2 1907021.7) и устройство поддержки поршневого кольца (ZL 2018 2 0294776.2) - этот компрессор обеспечивает техническое превосходство. Он был успешно развернут в проектах по всему миру, таким как Alibek Oilfield на юге Казахстана, производство этилена Ланчжоу Петрохимика и Ningxia Zhongneng New Materials Engineering, демонстрируя ее адаптируемость к глобальным промышленным стандартам.

Область применения

---

Связанные газовые компрессоры специально разработаны для эффективного использования связанного газа в нефтегазовых месторождениях.

• СПАКАТА СТАТА/РАЗДЕЛ: Воспользуйте болот, чтобы уменьшить давление в резервуаре и избежать вентиляции вспышки

• Связанная система сбора газа и транспортировки: обеспечение энергии для давления и транспорта трубопровода, адаптируясь к сложным условиям местности

• Промышленное снабжение топлива: обеспечение стабильного источника газа для наборов генераторов/котлов, повышение эффективности использования энергии

• Поле управления экологическим управлением: сократить выбросы парниковых газов и помочь достичь целей углеродного нейтралитета

Выделите преимущества

---

Обладает высокой эффективностью, надежностью и высокой степенью автоматизации;	Менее уязвимые детали, низкий вибрации, низкий уровень шума, легкая работа и обслуживание	Основное и вспомогательное оборудование компрессора установлено на салах, работающих гладко и надежно. Общая установка SLED удобна для транспортировки и установки компрессора	Все компоненты машины тщательно спроектированы

Патентные сертификаты

---

	По поршневой нити защитной рукав ZL 2017 2 1907021.7			Устройство поддержки кольца поршня ZL 2018 2 0294776.2
	Поршень диапазона ZL 2017 2 190177.0 для симметричных сбалансированных компрессоров			Интегрированный длинный короткий двойной отсек ZL 2018 2 0294762.0

Целая машина описание

---

Компрессор принимает D-тип (симметричный тип баланса), без масляного охлаждения, смазку без масла, поршневой поршневой тип, 2-й 3-ступенчатое сжатие, а весь блок поставляется модульным образом.

Колчачок компрессора изготовлен из серого чугуна и имеет четыре отверстия разных диаметров для установки горных горков, подшипников и подшипников. Нижняя часть картера может хранить смазочное масло для смазки компрессора; Верхняя поверхность картера имеет интерфейс для установки крышки топливного входа (дыхательный порт); Кроме того, на картере также есть запасные интерфейсы, такие как порт масляного стока, порт наблюдения масляного манометра, порт впрыска масла подшипника и установка температурного порта температуры масла. Слив масляного стока был подключен к внешней стороне отсека и оснащен ручным шаровым клапаном для разряда масла с картера.

Среднее тело компрессора представляет собой двойную структуру среднего тела, гарантирующая, что среднее пространство тела больше, чем один ход, предотвращая попадание компрессора масла в цилиндре из картера, что гарантирует, что компрессорное масло не загрязняет среду. Материалом компрессора цилиндра представляет собой серую чугунную/кованую сталь, и он принимает бесфактуческую конструкцию смазки, которая не требует смазки масла. Материалом головки цилиндра представляет собой серую чугунную/кованую сталь, а воздушные клапаны расположены аксиально на головке цилиндра.

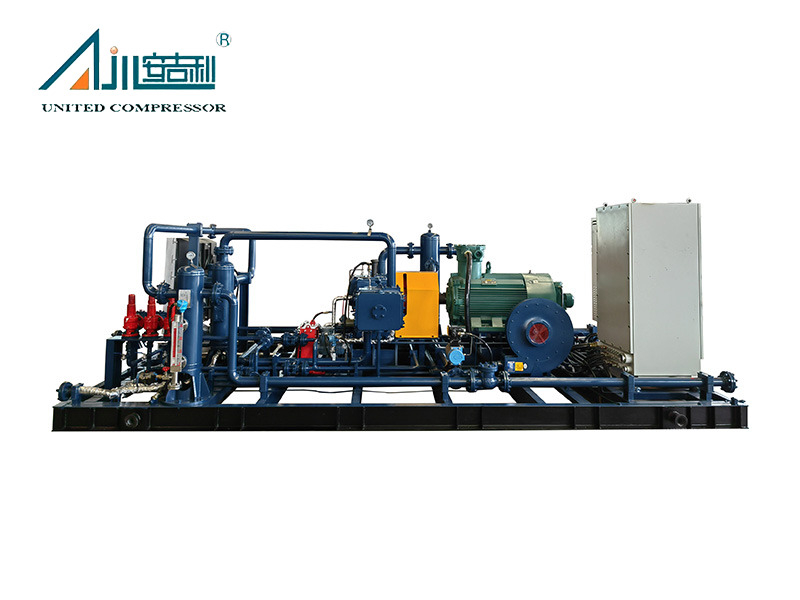

Компрессор на этой картинке-нестандартный продукт. Продукт предоставляет независимые решения, адаптированные к конкретным требованиям использования клиентов (скорость/чистота/чистота потока, среда использования, основные цели и конкретные требования клиентов), от проектирования до настройки продукта.

• Структурная форма:  D-тип/M-тип/S-тип/W-тип/V-тип/Z-тип

• Метод охлаждения:  охлаждение воды/воздушное охлаждение/смешанное охлаждение

• Форма установки:  фиксированная/мобильная/Pry монтированная/тип кабины

• Режим привода:  моторный привод/запуск двигателя дизельного топлива

• Транспорт: море/воздух/земля

• Упаковка:

  Металлическая каюта	Деревянная коробка	Звукоизоляционная кабина

Проектный случай

---

Lanzhou Petrochemical Company 240000 Tonyear Ethylene Restoration - добавление проекта Butadiene и 1 -Butene разгрузки	Alibek Oilfield на юге Казахстана	Закупка дегидратации молекулярного сита, регенерации и инъекционного устройства этиленгликоля, а также заново топливного газа в газовом поле Akimom

Технический параметр

---

Нет.	Модель		Середина	Скорость потока (нм3/ч)	Давление выхлопных газов MPA (G)	Моторная мощность (кВт)	Метод охлаждения	Общие размеры (мм)	Веса (кг)
1	DWF-12.4/(9 ～ 12) -14		Углекислый газ	6400	1.4	185	Воздушное охлаждение	6000 × 2700 × 2200	10000
2	VWF-2,86/5-16		Азот	895	1.6	55	Воздушное охлаждение	3200 × 2200 × 1750	3500
3	ZWF-0,96/5		Хлорид водорода	55	0.5	11	Воздушное охлаждение	2000 × 1500 × 2000	1000
4	DFW-1. 13/0,3-34		Флэш -пара	75	0,03 ～ 3,4	18.5	Воздушное охлаждение	4500 × 3200 × 2150	5600
5	DFW-6,5/(0 ～ 0,5) -10		Связанный газ	50 ～ 100	1	75	Воздушное охлаждение	3500 × 2800 × 1850	4500
6	DFW-4.2/(0,2 ～ 1,5) -12		Болотный	260 ～ 540	1.2	55	Воздушное охлаждение	3500 × 3000 × 2000	5500
7	DW-2.45/(6 ～ 7) -100		Угарный угарный газ	900	10	160	Смешанное охлаждение	6500 × 3200 × 1700	10000
8	DW19.8/0,5-7,25		Метиленхлорид	3.5	0.725	160	Смешанное охлаждение	5200 × 3000 × 2350	8000
9	DW-8,6/(0 ～ 0,2) -8		Хлорметан	436	0.8	75	Смешанное охлаждение	3200 × 2400 × 1600	4500
10	DW-2,4/2,5-11 ч		Elium Recovery Ga	450	1.1	37	Смешанное охлаждение	3000 × 2500 × 1800	3000
11	DW-14/(0 ～ 0,2) -25		Сырье газ	800	2.5	160	Водяной охлаждение	4800 × 3200 × 1915	10000
12	VW-8/18		Винилиден фторид	418	1.8	75	Водяной охлаждение	3700 × 2000 × 1700	4500
13	VWD-3,2/(0 ～ 0,2) -40		Биогаз	230	4.0	45	Водяной охлаждение	6000 × 2500 × 2650	8000
14	VW-9/6		Этилхлорид	470	0.6	55	Водяной охлаждение	2800 × 1720 × 1700	3500
15	DW-2,4/(18 ～ 25) -50		Сырье газ	2900	5.0	160	Водяной охлаждение	4300 × 3000 × 1540	4500
16	VW-5.6/(0 ～ 6) -6		Изобутилен	1650	0.6	45	Водяной охлаждение	2900 × 1900 × 1600	3500
17	VW-3.8/3,5		Смешанные газы	200	0.35	18.5	Водяной охлаждение	2200 × 1945 × 1600	2000
18	ZW-1,7/3,5		Винилхлорид	100	0.35	15	Водяной охлаждение	2700 × 1600 × 2068	2000
19	VW-0,85/(0 ～ 14) -40		Хладагент	300	4.0	55	Водяной охлаждение	4500 × 2300 × 1780	5500
20	DW-3,78/(8 ～ 13)-(16 ～ 24)		Аммиак	2700	1,6 ～ 2,4	75	Водяной охлаждение	3200 × 2000 × 1700	3500
21	DW-5/7		Хлорметан	355	0.7	37	Водяной охлаждение	3500 × 2600 × 1700	4000
22	DW-9,2/3		Основной газ	653	0.3	45	Водяной охлаждение	3500 × 3200 × 1680	6800
23	DW- 16/(2,8 ～ 3.2) -7.6		Углеродный газ	3000 ～ 3400	0.76	132	Водяной охлаждение	4500 × 3400 × 2750	12000
24	DWD-2,9/20-50		Узловой газ	3334	2.0 ～ 5,0	185	Водяной охлаждение	6000 × 3500 × 3000	14000
25	DW-4/0,5-4		-pentadiene, Nitroge	300	0.4	30	Водяной охлаждение	3000 × 2800 × 1700	3500
26	DW-8,7/0,02-15		Хвостовой газ	500	1.5	90	Водяной охлаждение	4500 × 3000 × 1800	10000
27	DW-8,8/0,2-6		Десорбционный газ	450	0.6	75	Водяной охлаждение	4000 × 3000 × 2150	8000
28	DW-1,3/0,2-18		Метафторээтилен	80	1.8	18.5	Водяной охлаждение	3500 × 2500 × 1570	3500
29	DW-12.5/(0. 1 ～ 0. 15) -18		uoromonochloroeth	887	1.8	132	Водяной охлаждение	5500 × 3200 × 2500	14000
30	DW-2,9/5		Газ	206	0.5	22	Водяной охлаждение	3200 × 2800 × 1800	3000

Проектный случай

---

Пекин Hongke Qingneng Technology Co., Ltd. Associated Gas Compressor для проекта Shanxi Yan'an 60000 M3	Lanzhou Petrochemical Company 240000 Tonyear Ethylene Restoration - добавление проекта Butadiene и 1 -Butene разгрузки	Ningxia Zhongneng Новые материалы инженерии

Часто задаваемые вопросы

---

Какие газы могут специальной ручки газового компрессора DFW-6.57 0-0.5-10?

Он в основном предназначен для связанного газа, но может быть настроен для обработки других специальных газов на основе требований клиента для чистоты, скорости потока и давления.

Какова максимальная температура потребления он может справиться?

Компрессор эффективно работает с температурой входа ≤45 ℃ , обеспечивая стабильность даже в высокотемпературных промышленных условиях.

Как компрессор упакован для транспортировки?

Варианты упаковки включают в себя металлические каюты, деревянные коробки или звукоизоляционные каюты, с транспортировкой через море, воздух или землю - хвосты, заложенные на местоположение клиента и потребности в логистике.

Это идет с поддержкой после продажи?

Да, Bengbu United Compressor предоставляет комплексную службу послепродаж, включая руководство по установке, обучение на техническом обслуживании и техническую поддержку для обеспечения оптимальной производительности на протяжении всей жизни компрессора.
