Компрессор сырого газа DW-6.4/0.4-19.9 от Bengbu United Compressor работает с газовой смесью, содержащей гелий, метан, водород, азот и неон. Расход 380 Нм³/ч , , входное давление 0,04 МПа, давление на входе 50 ℃, давление нагнетания 1,99 МПа, давление на выходе ≤50 ℃ , привод от двигателя мощностью 90 кВт . Прибл. Компактная установка 5500×3200×2000 мм, 10T для проектов в области химической промышленности и новой энергетики .
Функции
Этот компрессор сырого газа серии DW обеспечивает высокую эффективность и стабильную автоматизированную работу. Он адаптируется к изменяющимся компонентам газа и давлению, имеет низкую вибрацию, низкий уровень шума и небольшое количество изнашиваемых деталей, что обеспечивает непрерывное производство и минимальное время простоя.
Он имеет сбалансированную безмасляную двухрядную трехступенчатую поршневую структуру Двойной средний корпус предотвращает загрязнение маслом. Цилиндры из кованой стали и чугуна обеспечивают безмасляное сжатие, а осевые воздушные клапаны повышают эффективность и упрощают обслуживание. типа D с водяным охлаждением.
Модульная конструкция на раме обеспечивает быструю установку и гибкую транспортировку. Множество настраиваемых конструкций, режимов охлаждения, стилей установки и вариантов привода соответствуют разнообразным промышленным условиям работы.
Область применения
Компрессор сырьевого газа подходит для:
Переработка природного газа: сжатие и транспортировка в сеть газопроводов.
Герметизация химического сырья: транспортировка промышленного сырья, такого как водород/азот/гелий.
Новая система энергообеспечения: система подачи газа водородных топливных элементов
Лабораторное газоснабжение: точная подача газа высокой чистоты
Выделите преимущества
 |  |  |  |
| Имеет высокую эффективность, высокую надежность и высокую степень автоматизации; | Менее уязвимые детали, низкая вибрация, низкий уровень шума, простота эксплуатации и обслуживания. | Все основное и вспомогательное оборудование компрессора установлено на салазках, работает плавно и надежно. Общая установка на салазках удобна для транспортировки и установки компрессора. | Все компоненты машины тщательно разработаны |
Патентные сертификаты
 | Защитная втулка резьбы штока поршня ZL 2017 2 1907021.7 | | Устройство опоры поршневых колец ZL 2018 2 0294776.2 | |
| Поршень диапазона ZL 2017 2 190177.0 для симметричных сбалансированных компрессоров | | Встроенное длинное короткое двойное отделение ZL 2018 2 0294762.0 |
Полное описание машины
Этот агрегат представляет собой симметричный сбалансированный безмасляный поршневой компрессор типа D с водяным охлаждением, двухрядным трехступенчатым сжатием и модульной сборкой.
Его картер из серого чугуна полностью зарезервирован с отверстиями для заливки, слива масла, наблюдения и измерения температуры, оснащен внешним ручным шаровым клапаном для облегчения слива масла. Двойная средняя конструкция корпуса полностью изолирует смазочное масло и предотвращает загрязнение среды.
Цилиндр и головка блока цилиндров из серого чугуна и кованой стали имеют безмасляную компрессионную конструкцию в сочетании с осевыми воздушными клапанами для стабильной и эффективной работы.
 |  |

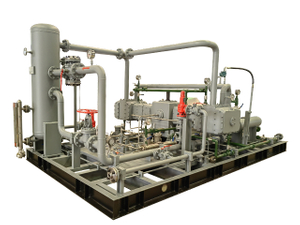

Компрессор на этом снимке — нестандартное изделие. Продукт предоставляет независимые решения, адаптированные к конкретным требованиям использования клиентов (скорость потока/чистота/давление, среда использования, основное назначение и конкретные требования клиента), от проектирования до настройки продукта.
Структурная форма: D-тип/M-тип/S-тип/W-тип/V-тип/Z-тип
Способ охлаждения: водяное охлаждение/воздушное охлаждение/смешанное охлаждение.
Форма установки: фиксированная/мобильная/монтируемая на подъёмнике/кабинный тип.
Режим привода: моторный привод/запуск дизельного двигателя
Транспорт: морской/воздушный/сухопутный
Упаковка:
 |  |  |
| Металлическая кабина | Деревянный ящик | Звукоизолированная кабина |
Технические параметры
| Нет. | Модель | Середина | Расход (Нм3/ч) | Давление выхлопа МПа（G) | Мощность двигателя (кВт) | Метод охлаждения | Габаритные размеры (мм) | Вес (кг) | |
| 1 | DWF-12.4/（9～12）-14 | Углекислый газ | 6400 | 1.4 | 185 | с воздушным охлаждением | 6000×2700×2200 | 10000 | |
| 2 | ФВФ-2.86/5-16 | Азот | 895 | 1.6 | 55 | с воздушным охлаждением | 3200×2200×1750 | 3500 | |
| 3 | ЗВФ-0,96/5 | Хлороводород | 55 | 0.5 | 11 | с воздушным охлаждением | 2000×1500×2000 | 1000 | |
| 4 | ДФВ-1. 13/0,3-34 | Вспышка пара | 75 | 0,03～3,4 | 18.5 | с воздушным охлаждением | 4500×3200×2150 | 5600 | |
| 5 | DFW-6,5/(0～0,5)-10 | Попутный газ | 50～100 | 1 | 75 | с воздушным охлаждением | 3500×2800×1850 | 4500 | |
| 6 | DFW-4.2/(0,2～1,5)-12 | болото | 260～540 | 1.2 | 55 | с воздушным охлаждением | 3500×3000×2000 | 5500 | |
| 7 | ДВ-2,45/(6～7)-100 | Окись углерода | 900 | 10 | 160 | Смешанное охлаждение | 6500×3200×1700 | 10000 | |
| 8 | ДВ-19,8/0,5-7,25 | Метиленхлорид | 3.5 | 0.725 | 160 | Смешанное охлаждение | 5200×3000×2350 | 8000 | |
| 9 | ДВ-8,6/(0～0,2)-8 | хлорметан | 436 | 0.8 | 75 | Смешанное охлаждение | 3200×2400×1600 | 4500 | |
| 10 | ДВ-2,4/2,5-11 Н | Элиум Восстановление Ga | 450 | 1.1 | 37 | Смешанное охлаждение | 3000×2500×1800 | 3000 | |
Кейс проекта
 |  |  |
| Ланьчжоуская нефтехимическая компания Восстановление мощностей по производству этилена мощностью 240 000 тонн в год - проект добавления объектов по разгрузке бутадиена и 1-бутена | Закупка оборудования для осушки молекулярных сит, устройства для регенерации и закачки этиленгликоля, а также установки топливного газа на Акимомском газовом месторождении. | Компрессор попутного газа Beijing Hongke Qingneng Technology Co., Ltd. для проекта Шаньси Яньань 60 000 м3 |
Расход 380 Нм³/ч , давление на входе 0,04 МПа , давление на выходе 1,99 МПа , двигатель мощностью 90 кВт , с охлаждаемой температурой на выходе ≤50 ℃..
Да. Устойчивая к атмосферным воздействиям конструкция и опциональная конструкция кабины обеспечивают стабильную работу на открытом воздухе и в тяжелых условиях.
Менее уязвимые детали и доступные компоненты сокращают объем работ по техническому обслуживанию и время простоя оборудования.
Да. Множество основных патентов гарантируют, что компрессор соответствует стандартам промышленной безопасности и производительности.
Компрессор сырого газа DW-6.4/0.4-19.9 подходит для наддува природного газа, химической, водородной энергетики и лабораторного газа, поддерживая индивидуальные решения.
