Дизельный воздушный поршневой компрессор высокого давления W -10/60 предназначен для промышленного применения, требующего надежного источника воздуха высокого давления в местах, где подача электроэнергии ограничена или недоступна.
W-10/60 оснащен дизельным двигателем и обеспечивает расход 10 м³/мин при давлении нагнетания 6 МПа . В нем используется поршневая конструкция возвратно-поступательного движения W-типа с трехступенчатым сжатием , обеспечивающая стабильную подачу сжатого воздуха для сложных полевых операций.
Используя воздух в качестве сжимающей среды, W-10/60 подходит для опрессовки трубопроводов, продувки трубопроводов, нефтепромысловых операций, газлифта и других промышленных проектов, требующих независимой подачи воздуха под высоким давлением.
В отличие от обычных воздушных компрессоров с электрическим приводом, конструкция с дизельным двигателем обеспечивает гибкую работу на открытом воздухе и в удаленных рабочих средах без зависимости от стационарной электрической инфраструктуры.
Дизельный воздушный компрессор W -10/60 разработан для промышленных пользователей, которым требуется сжатый воздух высокого давления в полевых условиях.
Типичные области применения включают в себя:
Компрессор подает воздух под высоким давлением для испытаний трубопроводов на прочность, проверки и ввода в эксплуатацию.
W-10/60 может использоваться для продувки и очистки трубопроводов при монтаже, техническом обслуживании и ремонте.
Подходит для нефтепромысловых проектов, требующих подачи воздуха под высоким давлением, включая газлифтные применения и другие полевые операции.
Система дизельного привода позволяет работать в районах без стабильного электроснабжения.
Трехступенчатая структура сжатия W-типа
Дизельный воздушный компрессор высокого давления W -10/60 имеет поршневую конструкцию возвратно-поступательного типа W с трехступенчатым сжатием.
К конструктивным особенностям относятся:
Расположение цилиндров W-типа для сбалансированной работы.
Трехступенчатая конструкция сжатия для обеспечения высокого давления.
Дизельный привод для автономной работы.
Система сжатия с водяным охлаждением
Подходит для наружного и промышленного применения.
Конструкция многоступенчатого сжатия помогает достичь более высокого давления нагнетания, одновременно контролируя условия сжатия между ступенями.
Патентные сертификаты
 | Защитная втулка резьбы штока поршня ZL 2017 2 1907021.7 | | Устройство опоры поршневых колец ZL 2018 2 0294776.2 | |
| Поршень диапазона ZL 2017 2 190177.0 для симметричных сбалансированных компрессоров | | Встроенное длинное короткое двойное отделение ZL 2018 2 0294762.0 |
Конструкция дизельного привода для независимой работы
Конфигурация с дизельным двигателем делает W-10/60 подходящим для применений, где электроэнергия недоступна или ее установка затруднена.
Основные преимущества включают в себя:
Независимый источник питания
Подходит для удаленной работы.
Гибкая работа на местах
Адаптируется к различным местам проекта
Эта конструкция предоставляет пользователям практичное решение для подачи воздуха под высоким давлением для временных или мобильных промышленных операций.
 |  |

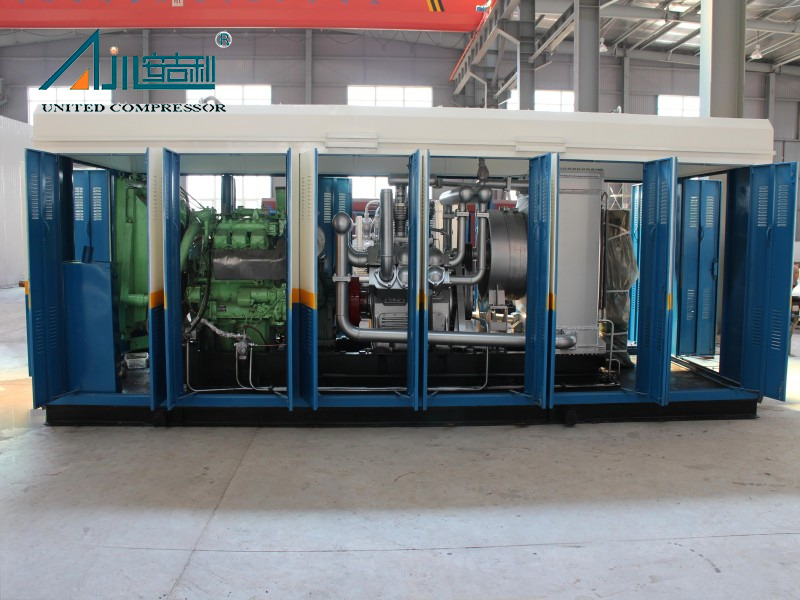

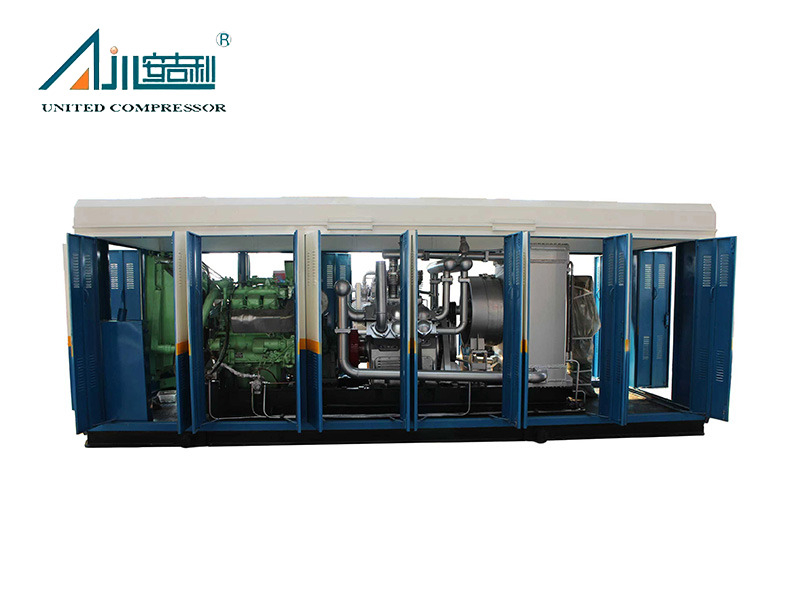

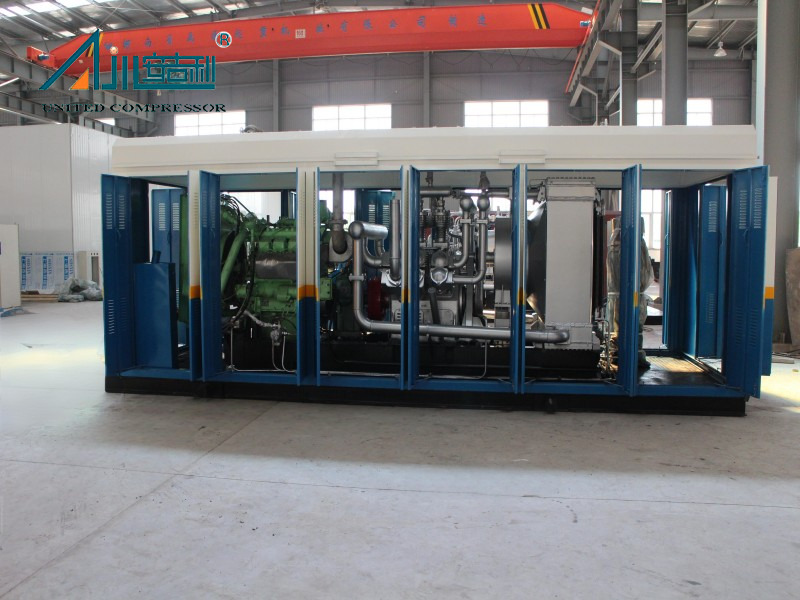

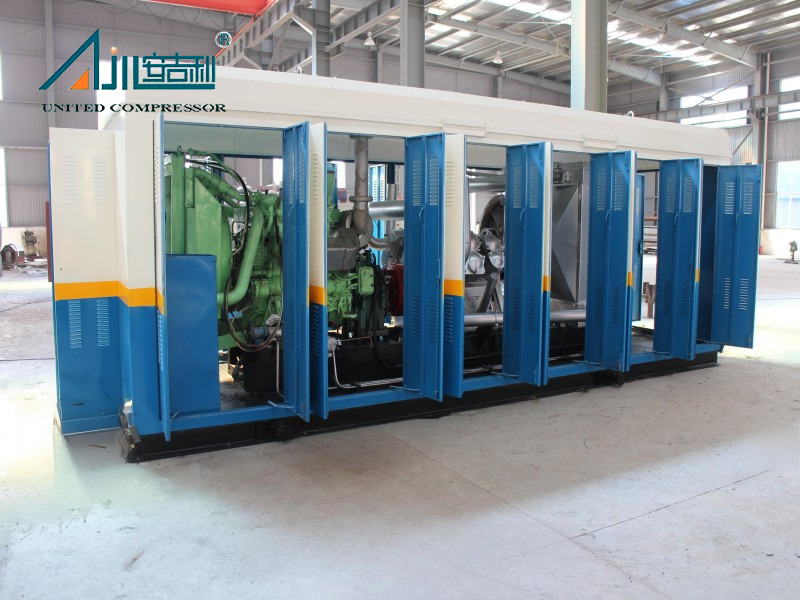

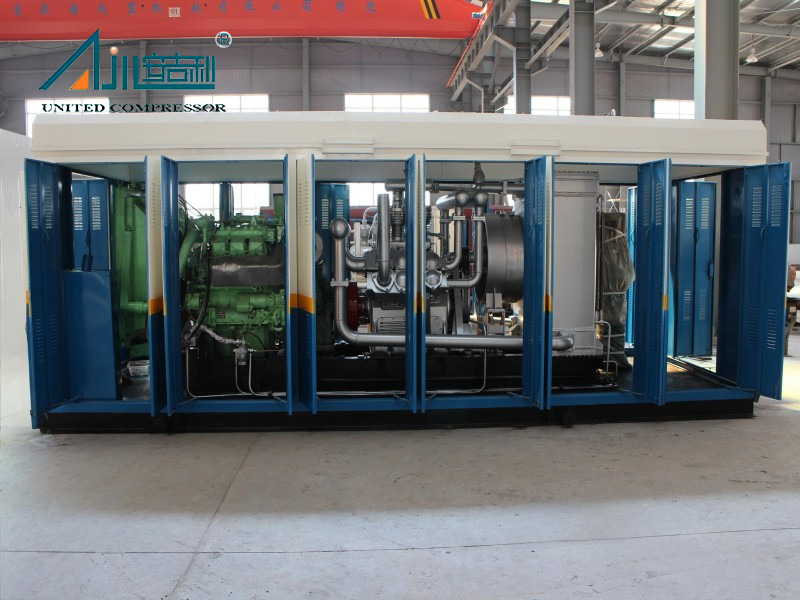

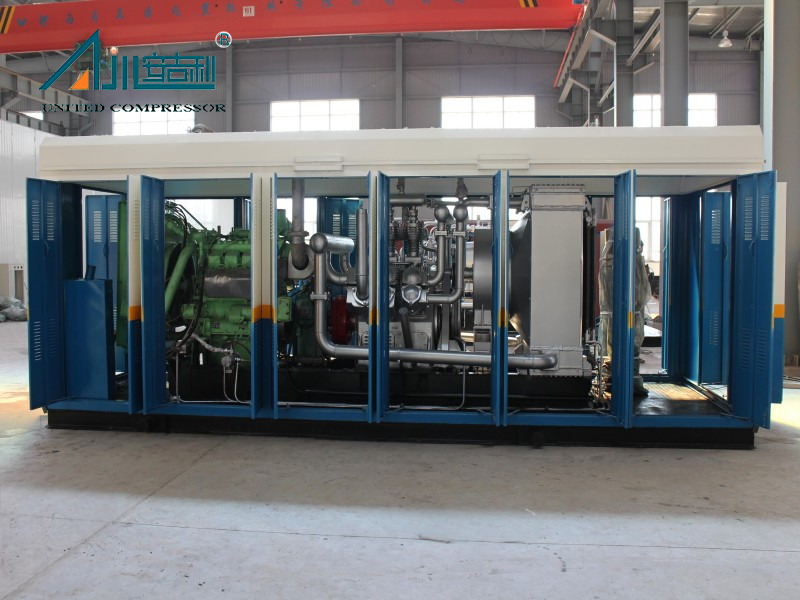

Компрессор на этом снимке — нестандартное изделие. Продукт предоставляет независимые решения, адаптированные к конкретным требованиям использования клиентов (скорость потока/чистота/давление, среда использования, основное назначение и конкретные требования клиента), от проектирования до настройки продукта.
Структурная форма: D-тип/M-тип/S-тип/W-тип/V-тип/Z-тип
Способ охлаждения: водяное охлаждение/воздушное охлаждение/смешанное охлаждение.
Форма установки: фиксированная/мобильная/монтируемая на подъёмнике/кабинный тип.
Режим привода: моторный привод/запуск дизельного двигателя
Транспорт: морской/воздушный/сухопутный
Упаковка:
 |  |  |
| Металлическая кабина | Деревянный ящик | Звукоизолированная кабина |
Кейс проекта
 |  |  |
| Ланьчжоуская нефтехимическая компания Восстановление мощностей по производству этилена мощностью 240 000 тонн в год - проект добавления объектов по разгрузке бутадиена и 1-бутена | Нефтяное месторождение Алибек в Южном Казахстане. | Закупка оборудования для осушки молекулярных сит, устройства для регенерации и закачки этиленгликоля, а также установки топливного газа на Акимомском газовом месторождении. |
| Нет. | Модель | Середина | Расход ( Нм3 /ч) | Давление на входе (МПа.изб.) | Давление выхлопа (МПа.изб.) | Скорость (об/мин) | Мощность двигателя (кВт) | Метод охлаждения | Габаритные размеры (мм) | Вес (кг) |
| 1 | СФ-10/250 | Воздух | 600 | Атмосферный | 25.0 | 1330 | 258,5 (Дизель) | с воздушным охлаждением | 7000*2200*2200 | 8500 |
| 2 | СФ-10/150 | Воздух | 600 | Атмосферный | 15.0 | 1330 | 258,5 (Дизель) | с воздушным охлаждением | 7000*2200*2200 | 8500 |
| 3 | СФ-7,5/250 | Воздух | 450 | Атмосферный | 25.0 | 980 | 160 (Дизель) | с воздушным охлаждением | 6500*2200*2200 | 7000 |
| 4 | СФ-7,5/150 | Воздух | 450 | Атмосферный | 15.0 | 980 | 132 (Дизель) | с воздушным охлаждением | 6500*2200*2200 | 7000 |
| 5 | СФ-8,5/250 | Воздух | 510 | Атмосферный | 15.0 | 980 | 200 (Дизель) | с воздушным охлаждением | 7000*2200*2200 | 8500 |
| 6 | W-10/60 | Воздух | 600 | Атмосферный | 6.0 | 1330 | 132 (Дизель) | с воздушным охлаждением | 6000*2200*2200 | 7000 |
Кейс проекта
 |  |  |
| Украина Проект | Компрессор попутного газа Beijing Hongke Qingneng Technology Co., Ltd. для проекта Шаньси Яньань 60 000 м3 | Нинся Чжуннэн инженерия новых материалов |
Дизельный воздушный поршневой компрессор W-10/60 в основном предназначен для применения с воздухом под высоким давлением, например, при эксплуатации нефтяных месторождений, испытаниях трубопроводов под давлением, очистке трубопроводов и проектах газлифта. Он обеспечивает независимый источник сжатого воздуха для полевых операций, где требуется надежная подача воздуха под высоким давлением.
Конструкция с дизельным приводом позволяет W-10/60 работать без зависимости от внешней электроэнергии. Он подходит для проектов на открытом воздухе, в удаленных рабочих зонах и в полевых условиях, где условия электропитания ограничены.
В W-10/60 в качестве сжимающей среды используется воздух со скоростью потока 10 м³/мин и давлением нагнетания 6 МПа.G. Компрессор оснащен дизельным двигателем YC6A210L-D20 мощностью 155 кВт и имеет поршневую конструкцию W-образного типа.
Расположение цилиндров W-типа помогает улучшить механический баланс во время работы, а трехступенчатая конструкция сжатия позволяет компрессору достигать высокого давления нагнетания с контролируемыми условиями сжатия между ступенями.
Да. W-10/60 подходит для испытаний под давлением трубопроводов, очистки трубопроводов и других проектов промышленного обслуживания, требующих стабильной подачи воздуха под высоким давлением.
Да. Привод дизельного двигателя позволяет W-10/60 работать независимо в отдаленных районах и обеспечивает гибкое решение для подачи воздуха под высоким давлением для нефтяных месторождений и других наружных промышленных применений.
