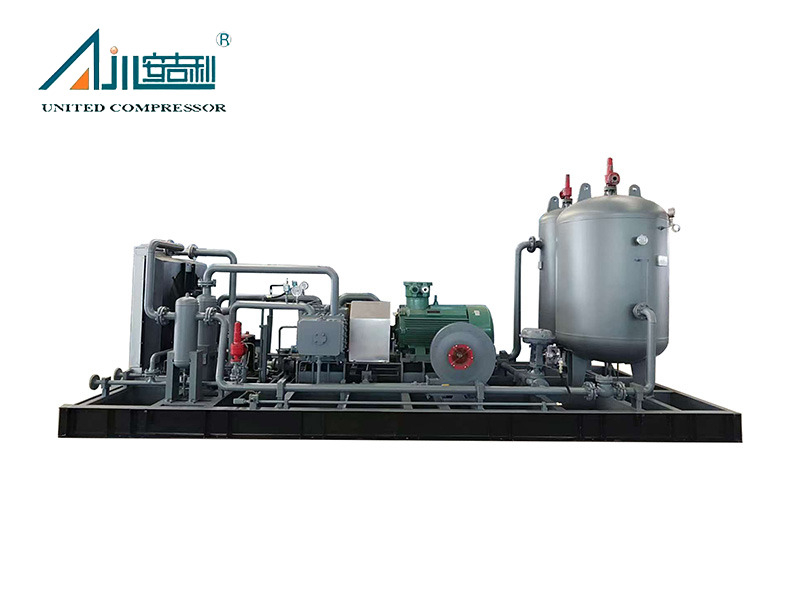

Высокоэффективный компрессор природного газа природного газа DFW-5,3/3-15 , изготовленный Bengbu United Compressor (Китай), представляет собой передовое поршневое поршневое компрессор, предназначенный для надежного и энергоэффективного сжатия природного газа. Приспособленная для промышленных применений, этот компрессор превосходен в повышении давления газа для разжижения, хранения и процессов, что делает его жизненно важным активом в производстве СПГ, нефтехимических процессах и системах защиты окружающей среды.
Ключевые показатели производительности отличают его: он обрабатывает пропускную способность 1100 нм/ч с давлением впускного отверстия 0,3 МПа. Г (при нормальной температуре) и обеспечивает давление выхлопных газов 1,5 МПа . Его компактная конструкция- 6500 × 3000 × 2500 мм в размерах и 6t в веса -легкая интеграция в существующие системы, в то время как его надежная сборка гарантирует долгосрочную работу в требовательных средах.
Производившийся как D-тип (симметричный баланс) , нефтяной смазочный компрессор, нефть, DFW-5,3/3-15 принимает двухэтапную конфигурацию сжатия сжатия с модульным питанием. Критические компоненты создаются для долговечности:
· Цилиндры : цилиндры на первой стадии используют материал HT250, а цилиндры второй стадии используют QT600-3, обеспечивая сопротивление высоким давлению и износа.
· Упаковочная система : политетрафторээтилен (PTFE) наполнители-известные самосмножением, теплостойкостью и низким трением-выявляют необходимость в смазке нефти, снижении технического обслуживания и предотвращении загрязнения газа.
· Расположение клапана : воздушные клапаны с осеальным монтиром на головке цилиндра оптимизируют поток газа, повышая эффективность сжатия.
· Высокая эффективность и надежность . Симметричная конструкция баланса сводит к минимуму вибрацию и шум, в то время как беспросветная система снижает время простоя и эксплуатационные затраты. Его готовый дизайн автоматизации обеспечивает бесшовную интеграцию в интеллектуальные системы управления.

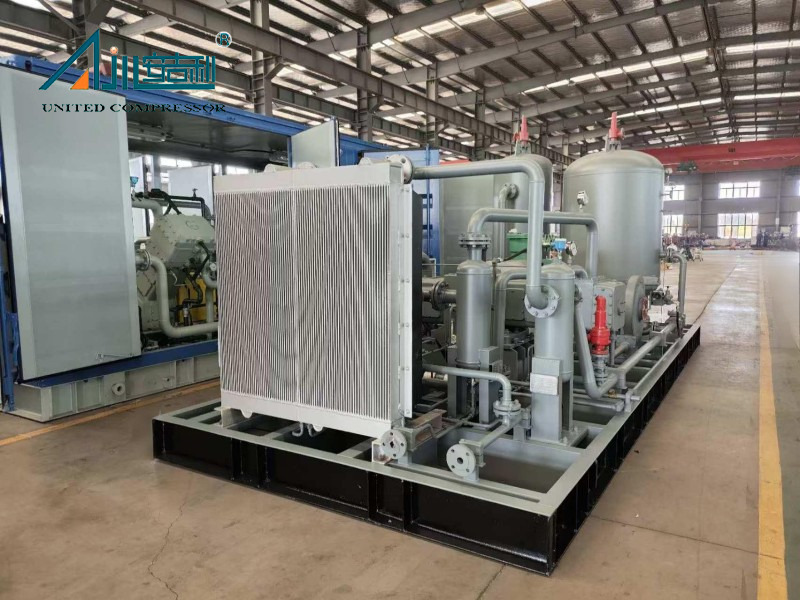

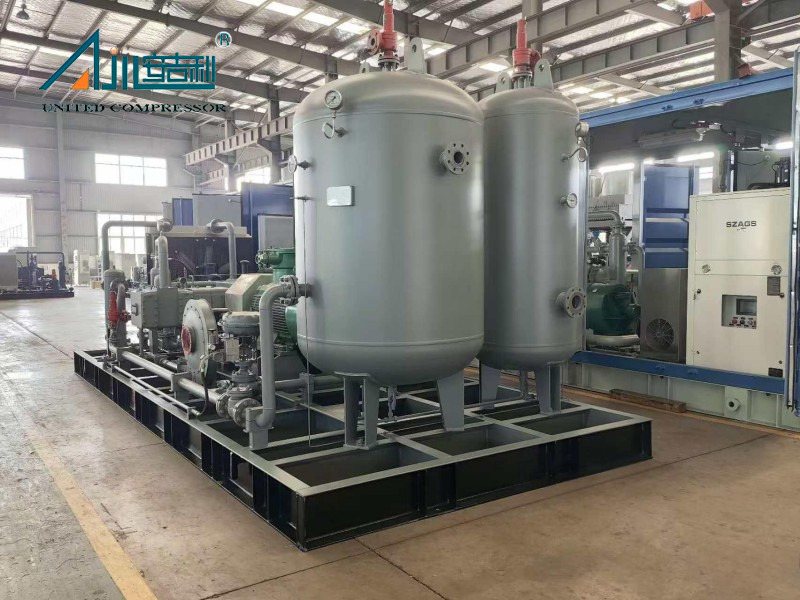

· Легкая установка и техническое обслуживание : все основное и вспомогательное оборудование монтируется на занос, обеспечивая быструю транспортировку, настройку на месте и без проблем. Меньше уязвимых частей еще более низкие долгосрочные потребности в содержании.
· Гибкость настройки : доступны нестандартные конфигурации, с опциями методов охлаждения (с водяным охлаждением, смешанное охлаждение), типы установки (фиксированные, мобильные, кабину-тип) и режимы привода (двигатель, дизельный двигатель), адаптированные к конкретному потоку, давлению и требованиям к окружающей среде.
Выделите преимущества
 |  |  |  |
| Обладает высокой эффективностью, надежностью и высокой степенью автоматизации; | Менее уязвимые детали, низкий вибрации, низкий уровень шума, легкая работа и обслуживание | Основное и вспомогательное оборудование компрессора установлено на салах, работающих гладко и надежно. Общая установка SLED удобна для транспортировки и установки компрессора | Все компоненты машины тщательно спроектированы |
Патентные сертификаты
 | По поршневой нити защитной рукав ZL 2017 2 1907021.7 | | Устройство поддержки кольца поршня ZL 2018 2 0294776.2 | |
| Поршень диапазона ZL 2017 2 190177.0 для симметричных сбалансированных компрессоров | | Интегрированный длинный короткий двойной отсек ZL 2018 2 0294762.0 |
Целая машина описание
Компрессор принимает D-тип (симметричный тип баланса), без масляного охлаждения, смазку без масла, поршневой поршневой тип, 2-й 3-ступенчатое сжатие, а весь блок поставляется модульным образом.
Колчачок компрессора изготовлен из серого чугуна и имеет четыре отверстия разных диаметров для установки горных горков, подшипников и подшипников. Нижняя часть картера может хранить смазочное масло для смазки компрессора; Верхняя поверхность картера имеет интерфейс для установки крышки топливного входа (дыхательный порт); Кроме того, на картере также есть запасные интерфейсы, такие как порт масляного стока, порт наблюдения масляного манометра, порт впрыска масла подшипника и установка температурного порта температуры масла. Слив масляного стока был подключен к внешней стороне отсека и оснащен ручным шаровым клапаном для разряда масла с картера.
Среднее тело компрессора представляет собой двойную структуру среднего тела, гарантирующая, что среднее пространство тела больше, чем один ход, предотвращая попадание компрессора масла в цилиндре из картера, что гарантирует, что компрессорное масло не загрязняет среду. Материалом компрессора цилиндра представляет собой серую чугунную/кованую сталь, и он принимает бесфактуческую конструкцию смазки, которая не требует смазки масла. Материалом головки цилиндра представляет собой серую чугунную/кованую сталь, а воздушные клапаны расположены аксиально на головке цилиндра.
 |  |

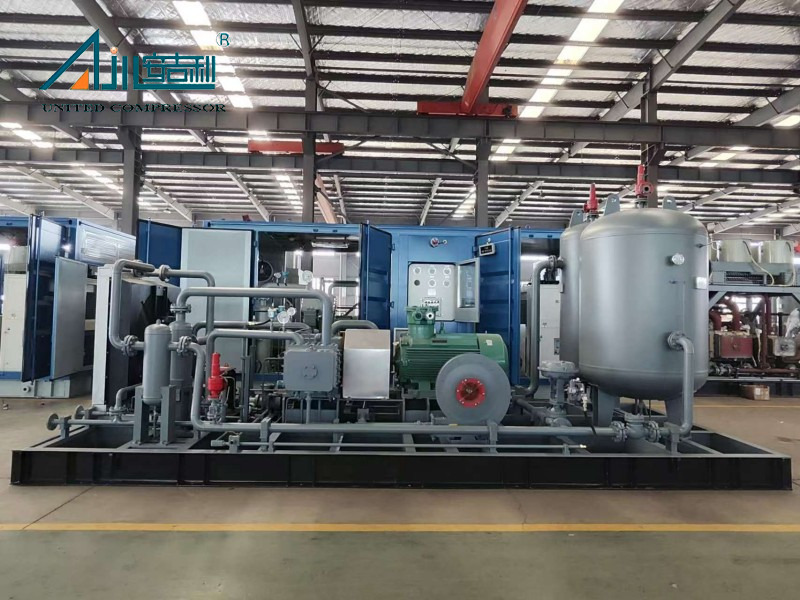

Компрессор на этой картинке-нестандартный продукт. Продукт предоставляет независимые решения, адаптированные к конкретным требованиям использования клиентов (скорость/чистота/чистота потока, среда использования, основные цели и конкретные требования клиентов), от проектирования до настройки продукта.
Структурная форма: D-тип/M-тип/S-тип/W-тип/V-тип/Z-тип
Метод охлаждения: охлаждение воды/воздушное охлаждение/смешанное охлаждение
Форма установки: фиксированная/мобильная/Pry монтированная/тип кабины
Режим привода: моторный привод/запуск двигателя дизельного топлива
Транспорт: море/воздух/земля
Упаковка:
 |  |  |
| Металлическая каюта | Деревянная коробка | Звукоизоляционная кабина |
Проектный случай
 |  |  |
| Lanzhou Petrochemical Company 240000 Tonyear Ethylene Restoration - добавление проекта Butadiene и 1 -Butene разгрузки | Alibek Oilfield на юге Казахстана | Закупка дегидратации молекулярного сита, регенерации и инъекционного устройства этиленгликоля, а также заново топливного газа в газовом поле Akimom |
Технический параметр
| Нет. | Модель | Середина | Скорость потока (нм3/ч) | Давление выхлопных газов MPA | Моторная мощность (кВт) | Метод охлаждения | Общие размеры (мм) | Веса (кг) | |
| 1 | VW-3.5/1-18 | Природный газ | 420 | 1.8 | 55 | Закрытая вода Кул | D 4000 × 1800 × 2200 | 5000 | |
| 2 | DF-0.4/(2 ～ 6) -250 | Природный газ | 160 | 25 | 30 | Воздушное охлаждение | 2800 × 1800 × 1500 | 3500 | |
| 3 | DFD-1,36/(30 ～ 50) -250 | Природный газ | 4167 | 25 | 315 | Воздушное охлаждение | 8500 × 3700 × 4100 | 22000 | |
| 4 | DFW-3.7/(8 ～ 12) -52 | Природный газ | 2083 | 5.2 | 200 | Воздушное охлаждение | 6000 × 3400 × 2300 | 15000 | |
| 5 | DFW-5,3/3-15 | Природный газ | 1100 | 1.5 | 90 | Воздушное охлаждение | 6500 × 3000 × 2500 | 6000 | |
| 6 | DFWD-5,7/(0. 1 ～ 0,5) -40 | Природный газ | 75 ～ 365 | 4 | 90 | Воздушное охлаждение | 7000 × 3400 × 2500 | 100000 | |
| 7 | DFWD-5/(1,5 ～ 3.6) -14.2 | Природный газ | 700 | 1.42 | 90 | Воздушное охлаждение | 5000 × 3200 × 2200 | 6500 | |
| 8 | DW-9/3-35 | Природный газ | 2000 | 3.5 | 250 | Воздушное охлаждение | 4800 × 4000 × 2000 | 13000 | |
| 9 | MFWD-7/(10 ～ 30) -35 | Природный газ | 6250 | 3.5 | 315 | Воздушное охлаждение | 6300 × 3200 × 3200 | 16000 | |
| 10 | VF-1.4/(5 ～ 7) -250 | Природный газ | 500 | 25 | 110 | Воздушное охлаждение | 5000 × 2400 × 2100 | 6800 | |
| 11 | VF-2,2/(0,5 ～ 0,7) -60 | Природный газ | 180 | 6 | 45 | Воздушное охлаждение | 6000 × 2500 × 2400 | 8000 | |
| 12 | VWF-1,65/(25 ～ 35) -50 | Природный газ | 2500 | 5 | 90 | Воздушное охлаждение | 4500 × 2500 × 2100 | 5500 | |
| 13 | VWF-11/(0,5 ～ 2) -14 | Природный газ | 1000 | 1.4 | 160 | Воздушное охлаждение | 5200 × 2000 × 2200 | 6000 | |
| 14 | VWF-13,6/(0,05 ～ 0,2) -6 | Природный газ | 800 | 0.6 | 90 | Воздушное охлаждение | 5000 × 2200 × 2200 | 6000 | |
| 15 | VWF-8/(0,6 ～ 3) -12 | Природный газ | 1900 | 1.2 | 132 | Воздушное охлаждение | 5800 × 2300 × 2450 | 7800 | |
| 16 | VWF-9/0,05-14 | Природный газ | 500 | 1.4 | 90 | Воздушное охлаждение | 3800 × 2000 × 1600 | 3500 | |
| 17 | DFW-15.9/(0,4 ～ 1) -16 | Природный газ | 1330 | 1.6 | 250 | Смешанное охлаждение | 5000 × 3400 × 2000 | 12000 | |
| 18 | VWFD-7,5/(0,5 ～ 1) -3 | Природный газ | 20000 | 0.3 | 45 | Смешанное охлаждение | 4000 × 2300 × 2300 | 400 | |
| 19 | MFWD-6.0/(25 ～ 45) -45 | Природный газ | 20000 ～ 36000 | 4.5 | 250 | Смешанное охлаждение | 6500 × 3000 × 3200 | 17000 | |
| 20 | DW-2,8/(16 ～ 25) -50 | Природный газ | 2500 | 5.0 | 160 | Водяной охлаждение | 4300 × 3000 × 1600 | 7000 | |
| 21 | DW-3/15-52 | Природный газ | 2550 | 5.2 | 185 | Водяной охлаждение | 3800 × 3400 × 2300 | 9000 | |
| 22 | DW-4.9/(1,5 ～ 2,5) -22 | Природный газ | 700 | 2.2 | 110 | Водяной охлаждение | 3800 × 2700 × 1800 | 6000 | |
| 23 | DW-6.9/(7 ～ 15) -20 | Природный газ | 4000 | 2.0 | 160 | Водяной охлаждение | 3600 × 2300 × 1600 | 4500 | |
| 24 | DW-1.92/2,5-22 | Природный газ | 320 | 2.2 | 45 | Водяной охлаждение | 3200 × 3000 × 1700 | 3000 | |
| 25 | DW-7.6/1,5-25 | Природный газ | 1000 | 2.5 | 160 | Водяной охлаждение | 5200 × 3200 × 2200 | 10000 | |
| 26 | DWD-8/4-10 | Природный газ | 2100 | 1.0 | 110 | Водяной охлаждение | 5800 × 3300 × 2300 | 8800 | |
| 27 | MW-14,2/(1 ～ 17)-(17 ～ 25) | Природный газ | 2000 | 1,7 ～ 2,5 | 400 | Водяной охлаждение | 7200 × 3600 × 2100 | 21000 | |
| 28 | VW-8.4/(2 ～ 4) -20 | Природный газ | 1500 | 2 | 185 | Водяной охлаждение | 5500 × 2200 × 2700 | 6000 | |
| 29 | VW-9. 1/(0,05 ～ 0. 1) -5 型 | Природный газ | 500 | 0.5 | 55 | Водяной охлаждение | 3500 × 2200 × 1800 | 5000 | |
| 30 | ZW-1.6/(35 ～ 52)-(39 ～ 56) | Природный газ | 4000 | 3.9 ～ 5.6 | 37 | Водяной охлаждение | 3200 × 1700 × 1800 | 2500 | |
Он специально предназначен для природного газа (о чем свидетельствует его средний состав 100% природного газа). Для других газов, таких как водород или специальные промышленные газы, исследуйте нашу специальную серию газовых компрессоров .
Благодаря низкому количеству уязвимых деталей и надежного проектирования, обычное обслуживание (например, проверки фильтров, проверки уплотнений) необходимы каждые 3000-5000 рабочих часов. Бесслова система устраняет необходимость частых замены смазки.
Да, компрессор включает в себя запатентованные компоненты, такие как защитный рукав поршневого стержня (ZL 2017 2 1907021.7) и устройство поддержки поршневого кольца (ZL 2018 2 0294776.2) , обеспечивая соответствие глобальным стандартам качества.
Его можно транспортировать с помощью моря, воздуха или земли, с выбором упаковки, включая металлические каюты, деревянные коробки или звукоизоляционные каюты, чтобы защитить от повреждения транзита.
Высокоэффективный компрессор природного газа природного газа DFW-5,3/3-15 объединяет мощность, долговечность и гибкость, что делает его лучшим выбором для потребностей в сжатии промышленного газа. Свяжитесь с нами для индивидуальных решений или дополнительных технических деталей.
