MFWD -6.0/(25 ~ 45) -45 является надежным поршневым поршневым компрессором природного газа, предназначенным для эффективных сценариев сжатия природного газа. Он спроектирован для удовлетворения эксплуатационных требований отраслей, зависящих от стабильного сжатия природного газа, с номинальной объемной скоростью потока 6,0 м³/мин, обеспечивая эффективную обработку природного газа в указанных условиях труда.

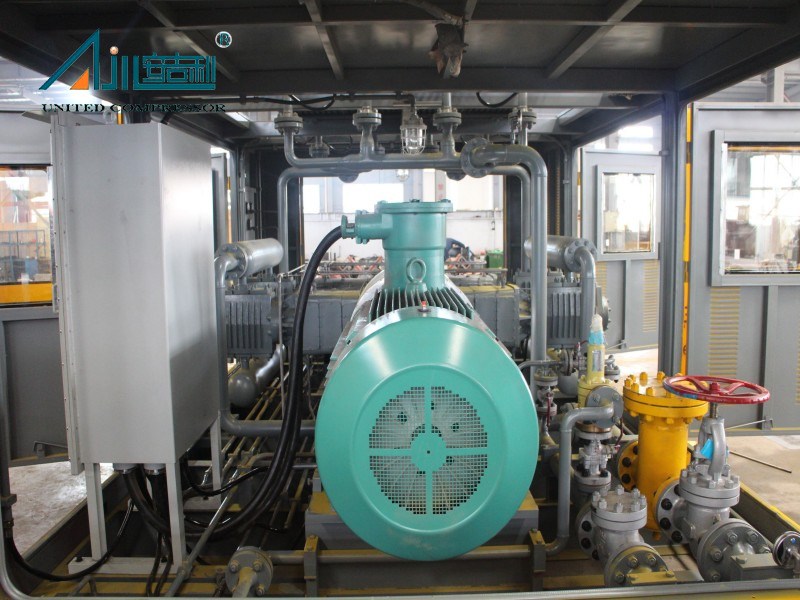

Он работает с давлением на входе в диапазоне от 2,5 до 4,5 МПа. G и температурой на входе 30 ℃ , одновременно обеспечивая устойчивое давление выхлопных газов 4,5 МПа . Компрессор, оснащенный основным двигателем 250 кВт (Model YBX3-355L3-8), гарантирует последовательную и стабильную производительность во время долгосрочной работы. Общие размеры машины составляют приблизительно 6500 × 3000 × 3200 мм, а весь вес машины составляет около 17 т , что делает его подходящей для фиксированной установки с фундаментом на промышленных площадках.
Этот компрессор широко применим в системах передачи и переработки природного газа для поддержания стабильного давления газа, нефтегазового поля, связанного с газом, для использования ресурсов, хранения природного газа и транспортных станций для обеспечения стабильности поставки газа, а также небольшие и средние системы поставки газа для удовлетворения спроса на сжатый природный газ в производственных процессах.
Компрессор принимает четырехцилиндровую структуру M-типа (симметрически сбалансированной) с сжатием на первой стадии, которая эффективно уравновешивает операционную инерцию и снижает механическую вибрацию, что соответствует требованиям GB/T77777-2003. Его сильная эксплуатационная стабильность обеспечивает непрерывную и надежную работу в всех разработанных условиях труда, минимизируя остановки, вызванные неисправностями оборудования. Цилиндр и упаковка используют безсловные смазочные конструкции, избегая загрязнения природного газа нефти и повышения безопасности использования газа.
Компрессор имеет хорошо разработанные уязвимые детали (такие как поршневые кольца, направляющие кольца и упаковка) с сроком службы не менее 8000 часов, что снижает частоту замены части и снижение затрат на техническое обслуживание. Он оснащен взрывопробранным шкафом управления, интегрированным с Siemens Smart-200 PLC и 7-дюймовым цветным сенсорным экраном WeinView, что позволяет отображать эксплуатационные параметры в реальном времени, записи неисправности и пульт дистанционного управления, упрощая операцию даже для операторов с базовыми профессиональными знаниями.

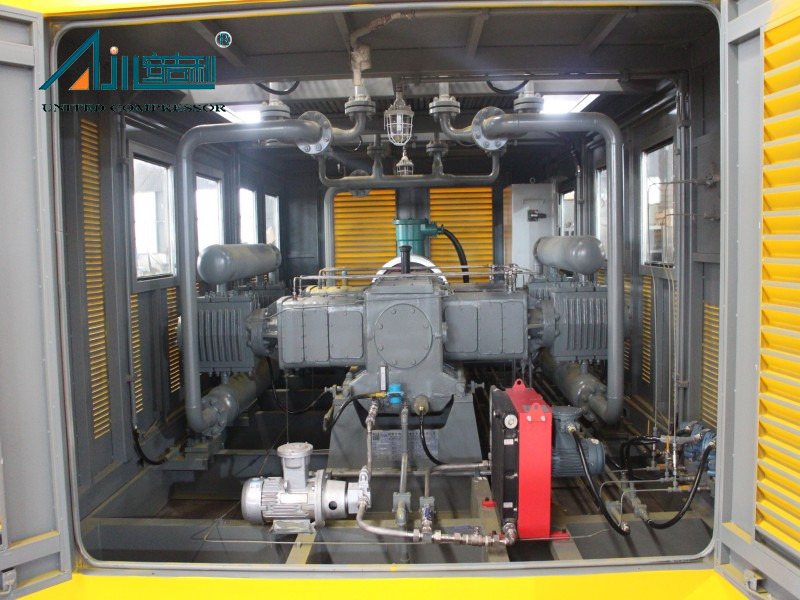

Компрессор, наряду с его вспомогательным оборудованием (включая системы охлаждения, системы смазки и приборные системы), полностью устанавливается на интегральной монтируемой основе. Эта конструкция, установленная на скидке, обеспечивает не только компактную компоновку и стабильное соединение всех компонентов, но также значительно облегчает транспортировку и установку на месте. Он может быть быстро расположен и зафиксирован на сборном фундаменте, экономя время строительства на месте и затраты на рабочую силу.
Ключевые компоненты компрессора изготовлены из высококачественных материалов: картер и средний корпус отличаются от HT250, обеспечивая превосходную прочность на структуру и стойкость к износу; Коленчатый вал изготовлен из 45# стали с поверхностной карбинизированной обработкой для улучшения устойчивости к усталости и срока службы; Цилиндр изготовлен из QT600-3, который обладает хорошей способностью под давлением. Кроме того, входные и выпускные порты цилиндра расположены в верхнем вагоне и внизу для предотвращения накопления жидкости и жидкого молота, что еще больше повышает безопасность и долговечность оборудования.
Выделите преимущества
 |  |  |  |
| Обладает высокой эффективностью, надежностью и высокой степенью автоматизации; | Менее уязвимые детали, низкий вибрации, низкий уровень шума, легкая работа и обслуживание | Основное и вспомогательное оборудование компрессора установлено на салах, работающих гладко и надежно. Общая установка SLED удобна для транспортировки и установки компрессора | Все компоненты машины тщательно спроектированы |
Патентные сертификаты
 | По поршневой нити защитной рукав ZL 2017 2 1907021.7 | | Устройство поддержки кольца поршня ZL 2018 2 0294776.2 | |
| Поршень диапазона ZL 2017 2 190177.0 для симметричных сбалансированных компрессоров | | Интегрированный длинный короткий двойной отсек ZL 2018 2 0294762.0 |
Целая машина описание
Компрессор принимает M-тип (симметричный тип баланса), принудительный воздушный охладный, без масла смазки для цилиндров и упаковки, попишляемого типа поршня, 4-ступенчатого сжатия, и вся единица поставляется в скидном виде.
Колчачок компрессора изготовлен из HT250 (серого чугуна) с помощью интегрального литья, с двумя фланцами с каждой стороны для установки среднего корпуса. Дно картера служит смазывающим масляным поддоном, способным хранить приблизительно 100 л смазочного масла для подачи масла для движущихся деталей компрессора; Верхняя поверхность картера оснащена верхней крышкой с помощью передычной крышки, которая может быть откручена при добавлении масла; Кроме того, картер также настроен с функциональными интерфейсами, такими как установка установки на уровне масла, установка датчика температуры подшипника и порт масла. Слив масляного канала картера подключен к внешней стороне металлического капюшона и оснащен подходящим клапаном для слива от отработанного масла с картера во время технического обслуживания.
 |  |
Компрессор на этой картинке-нестандартный продукт. Продукт предоставляет независимые решения, адаптированные к конкретным требованиям использования клиентов (скорость/чистота/чистота потока, среда использования, основные цели и конкретные требования клиентов), от проектирования до настройки продукта.
Структурная форма: D-тип/M-тип/S-тип/W-тип/V-тип/Z-тип
Метод охлаждения: охлаждение воды/воздушное охлаждение/смешанное охлаждение
Форма установки: фиксированная/мобильная/Pry монтированная/тип кабины
Режим привода: моторный привод/запуск двигателя дизельного топлива
Транспорт: море/воздух/земля
Упаковка:
 |  |  |

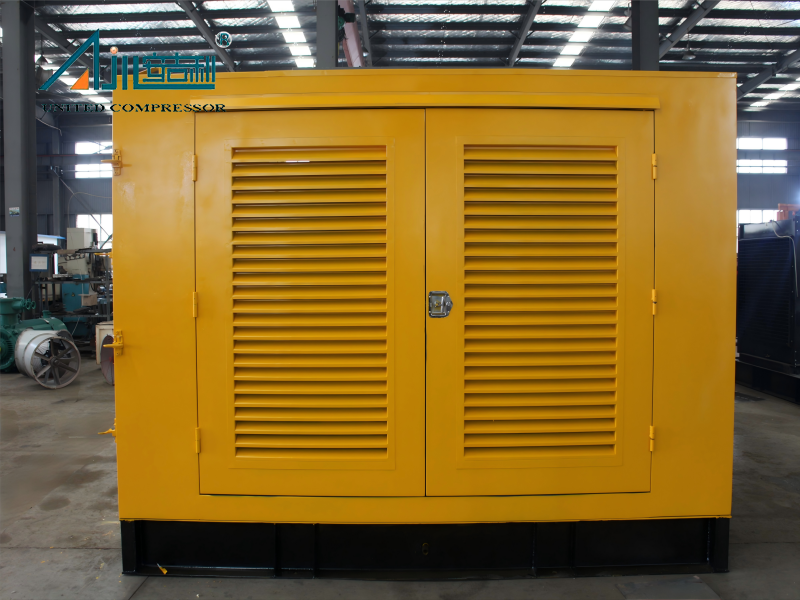

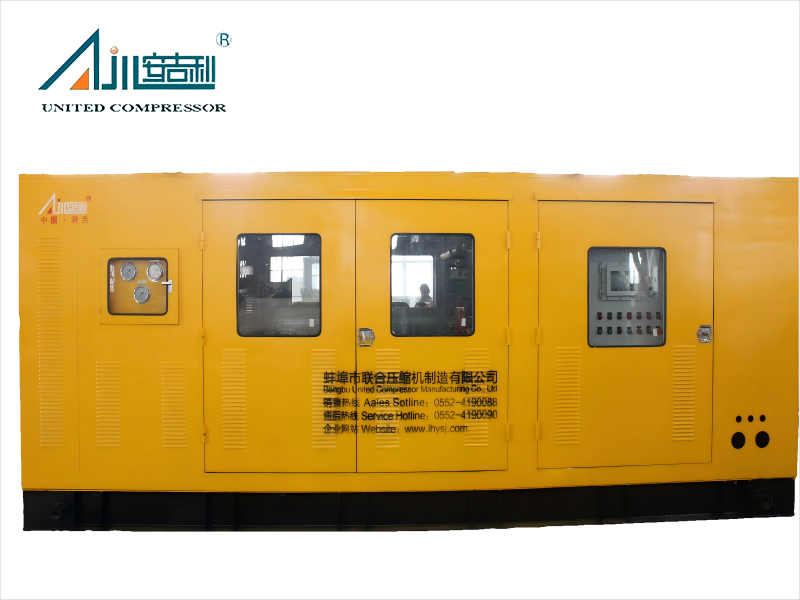

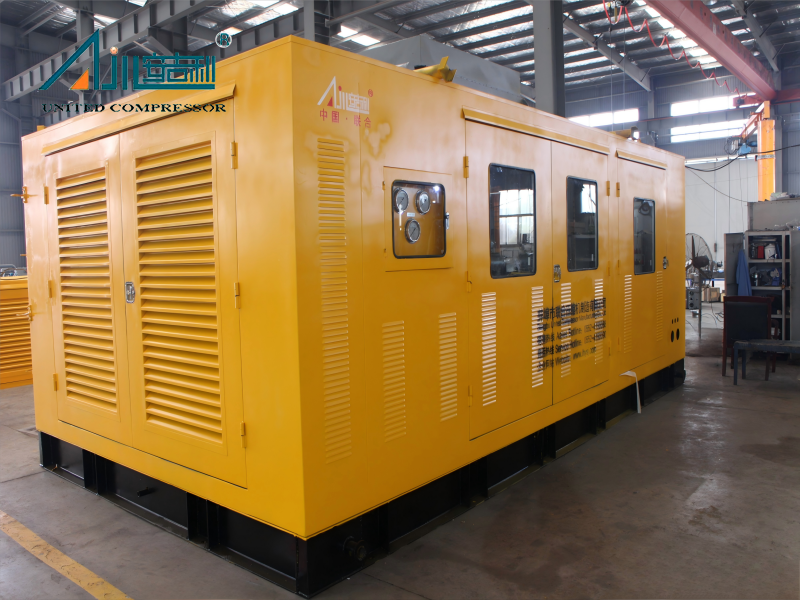

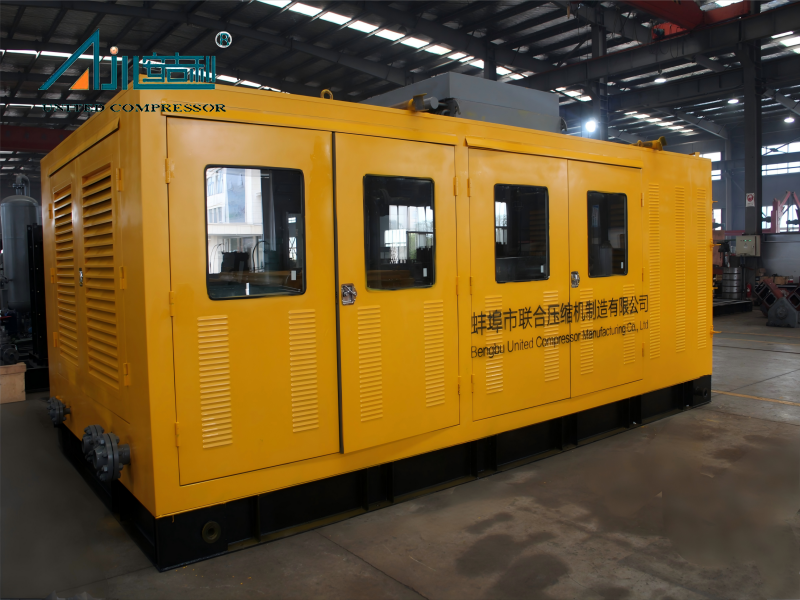

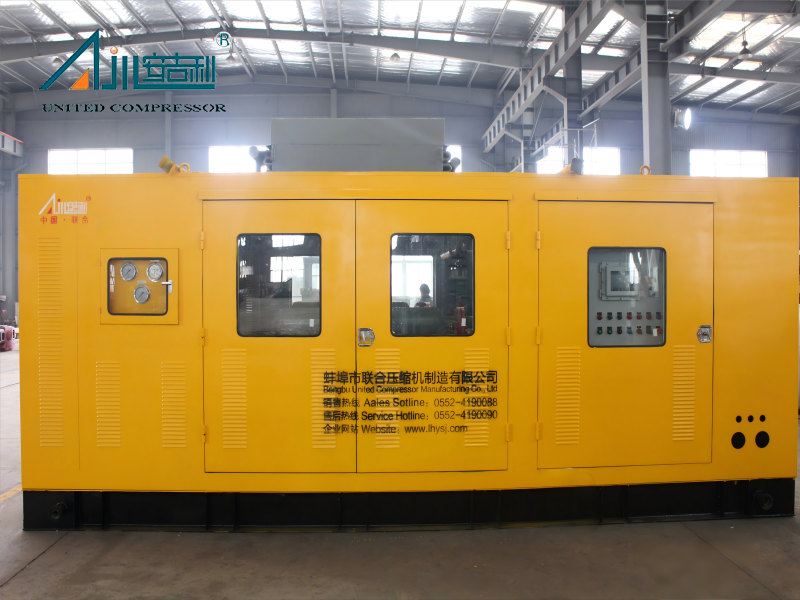

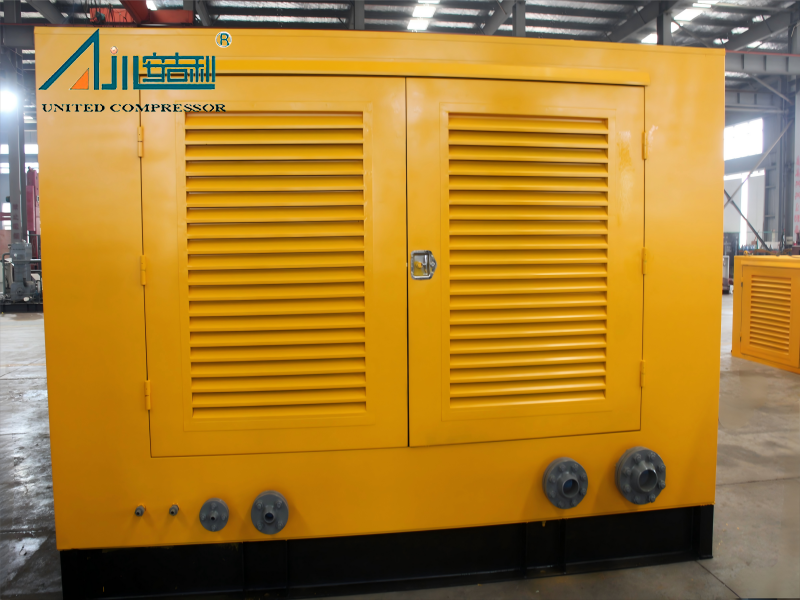

| Металлическая каюта | Деревянная коробка | Звукоизоляционная кабина |
Проектный случай
 |  |  |
| Lanzhou Petrochemical Company 240000 Tonyear Ethylene Restoration - добавление проекта Butadiene и 1 -Butene разгрузки | Alibek Oilfield на юге Казахстана | Закупка дегидратации молекулярного сита, регенерации и инъекционного устройства этиленгликоля, а также заново топливного газа в газовом поле Akimom |
Технический параметр
| Нет. | Модель | Середина | Скорость потока (нм3/ч) | Давление выхлопных газов MPA | Моторная мощность (кВт) | Метод охлаждения | Общие размеры (мм) | Веса (кг) | |
| 1 | VW-3.5/1-18 | Природный газ | 420 | 1.8 | 55 | Закрытая вода Кул | D 4000 × 1800 × 2200 | 5000 | |
| 2 | DF-0.4/(2 ～ 6) -250 | Природный газ | 160 | 25 | 30 | Воздушное охлаждение | 2800 × 1800 × 1500 | 3500 | |
| 3 | DFD-1,36/(30 ～ 50) -250 | Природный газ | 4167 | 25 | 315 | Воздушное охлаждение | 8500 × 3700 × 4100 | 22000 | |
| 4 | DFW-3.7/(8 ～ 12) -52 | Природный газ | 2083 | 5.2 | 200 | Воздушное охлаждение | 6000 × 3400 × 2300 | 15000 | |
| 5 | DFW-5,3/3-15 | Природный газ | 1100 | 1.5 | 90 | Воздушное охлаждение | 6500 × 3000 × 2500 | 6000 | |
| 6 | DFWD-5,7/(0. 1 ～ 0,5) -40 | Природный газ | 75 ～ 365 | 4 | 90 | Воздушное охлаждение | 7000 × 3400 × 2500 | 100000 | |
| 7 | DFWD-5/(1,5 ～ 3.6) -14.2 | Природный газ | 700 | 1.42 | 90 | Воздушное охлаждение | 5000 × 3200 × 2200 | 6500 | |
| 8 | DW-9/3-35 | Природный газ | 2000 | 3.5 | 250 | Воздушное охлаждение | 4800 × 4000 × 2000 | 13000 | |
| 9 | MFWD-7/(10 ～ 30) -35 | Природный газ | 6250 | 3.5 | 315 | Воздушное охлаждение | 6300 × 3200 × 3200 | 16000 | |
| 10 | VF-1.4/(5 ～ 7) -250 | Природный газ | 500 | 25 | 110 | Воздушное охлаждение | 5000 × 2400 × 2100 | 6800 | |
| 11 | VF-2,2/(0,5 ～ 0,7) -60 | Природный газ | 180 | 6 | 45 | Воздушное охлаждение | 6000 × 2500 × 2400 | 8000 | |
| 12 | VWF-1,65/(25 ～ 35) -50 | Природный газ | 2500 | 5 | 90 | Воздушное охлаждение | 4500 × 2500 × 2100 | 5500 | |
| 13 | VWF-11/(0,5 ～ 2) -14 | Природный газ | 1000 | 1.4 | 160 | Воздушное охлаждение | 5200 × 2000 × 2200 | 6000 | |
| 14 | VWF-13,6/(0,05 ～ 0,2) -6 | Природный газ | 800 | 0.6 | 90 | Воздушное охлаждение | 5000 × 2200 × 2200 | 6000 | |
| 15 | VWF-8/(0,6 ～ 3) -12 | Природный газ | 1900 | 1.2 | 132 | Воздушное охлаждение | 5800 × 2300 × 2450 | 7800 | |
| 16 | VWF-9/0,05-14 | Природный газ | 500 | 1.4 | 90 | Воздушное охлаждение | 3800 × 2000 × 1600 | 3500 | |
| 17 | DFW-15.9/(0,4 ～ 1) -16 | Природный газ | 1330 | 1.6 | 250 | Смешанное охлаждение | 5000 × 3400 × 2000 | 12000 | |
| 18 | VWFD-7,5/(0,5 ～ 1) -3 | Природный газ | 20000 | 0.3 | 45 | Смешанное охлаждение | 4000 × 2300 × 2300 | 400 | |
| 19 | MFWD-6.0/(25 ～ 45) -45 | Природный газ | 20000 ～ 36000 | 4.5 | 250 | Смешанное охлаждение | 6500 × 3000 × 3200 | 17000 | |
| 20 | DW-2,8/(16 ～ 25) -50 | Природный газ | 2500 | 5.0 | 160 | Водяной охлаждение | 4300 × 3000 × 1600 | 7000 | |
| 21 | DW-3/15-52 | Природный газ | 2550 | 5.2 | 185 | Водяной охлаждение | 3800 × 3400 × 2300 | 9000 | |
| 22 | DW-4.9/(1,5 ～ 2,5) -22 | Природный газ | 700 | 2.2 | 110 | Водяной охлаждение | 3800 × 2700 × 1800 | 6000 | |
| 23 | DW-6.9/(7 ～ 15) -20 | Природный газ | 4000 | 2.0 | 160 | Водяной охлаждение | 3600 × 2300 × 1600 | 4500 | |
| 24 | DW-1.92/2,5-22 | Природный газ | 320 | 2.2 | 45 | Водяной охлаждение | 3200 × 3000 × 1700 | 3000 | |
| 25 | DW-7.6/1,5-25 | Природный газ | 1000 | 2.5 | 160 | Водяной охлаждение | 5200 × 3200 × 2200 | 10000 | |
| 26 | DWD-8/4-10 | Природный газ | 2100 | 1.0 | 110 | Водяной охлаждение | 5800 × 3300 × 2300 | 8800 | |
| 27 | MW-14,2/(1 ～ 17)-(17 ～ 25) | Природный газ | 2000 | 1,7 ～ 2,5 | 400 | Водяной охлаждение | 7200 × 3600 × 2100 | 21000 | |
| 28 | VW-8.4/(2 ～ 4) -20 | Природный газ | 1500 | 2 | 185 | Водяной охлаждение | 5500 × 2200 × 2700 | 6000 | |
| 29 | VW-9. 1/(0,05 ～ 0. 1) -5 型 | Природный газ | 500 | 0.5 | 55 | Водяной охлаждение | 3500 × 2200 × 1800 | 5000 | |
| 30 | ZW-1.6/(35 ～ 52)-(39 ～ 56) | Природный газ | 4000 | 3.9 ～ 5.6 | 37 | Водяной охлаждение | 3200 × 1700 × 1800 | 2500 | |
Компрессор принимает комбинированный метод смазки: коленчатый вал, соединительный шаг и перекрестная головка (смазочные детали с маслом) используют смазку давления через насос с помощью цилиндра и упаковку (безмагнитные смазочные детали) полагаются на ультра-тонущую твердую смазывающую кренду, образующуюся наполненные писатели и пистонные кольца для достижения самостоятельной подушной наполнения. Для смазочного масла необходимо использовать механическое смазочное масло L-DAB150, когда температура окружающей среды выше 5 ℃, а механическое смазочное масло L-DAB100 следует использовать, когда температура окружающей среды ниже 5 ℃; Цикл смены масла, как правило, два раза в год (поменяется один раз зимой и летом), и первое изменение масла должно проводиться после того, как компрессор изначально используется в течение 200 часов.
Компрессор-защищенный шкаф управления (оснащенный Siemens Smart-200 PLC и 7-дюймовым сенсорным экраном WeinView) имеет несколько функций защиты для безопасной работы. Он может отслеживать и защищать от перегрузки двигателя и короткого замыкания; Для самого компрессора он может отображать, тревогу и защиту отключения запуска для ненормального смазочного давления масла, давления на входе, давления выхлопных газов и температуры выхлопных газов. В частности, он тревожит, когда давление впускного отверстия низкое (L) и отключается, когда оно чрезвычайно низко (LL); тревоги, когда давление выхлопных газов высокое (H) и отключается, когда оно чрезвычайно высокое (HH); сигналы тревоги, когда давление смазочного масла низкое (L) и отключается, когда оно чрезвычайно низко (LL); и тревоги, когда температура выхлопа высока (H), эффективно избегая повреждения оборудования, вызванного ненормальными условиями труда.
Гарантийный период компрессора составляет 12 месяцев после того, как оборудование будет доставлено на участок и успешно заказан, или через 18 месяцев после доставки оборудования на участок, в зависимости от того, что наступит раньше. В течение гарантийного периода, если оборудование повреждено или не работает нормально из -за проблем с производством или проектированием, продавец будет отвечать за бесплатную замену или ремонт (примечание: сбои оборудования, вызванные стихийными бедствиями, ненадлежащей ручной работой или износом уязвимых частей, не покрываются гарантией). С точки зрения службы после продажи, продавец предоставляет услуги после продажи для оборудования на протяжении всей жизни; Когда требуется аварийное техническое обслуживание, продавец отреагирует в течение 12 часов после получения запроса на обслуживание покупателя на месте и договориться о том, чтобы поступить на участок в течение 24 часов на расстояния в течение 500 километров и в течение 48 часов на расстояния в течение 1000 километров.
