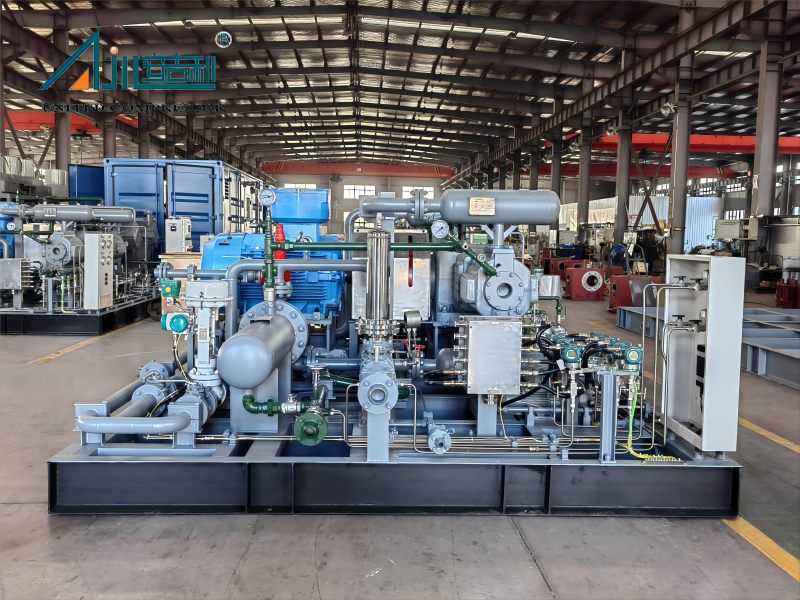

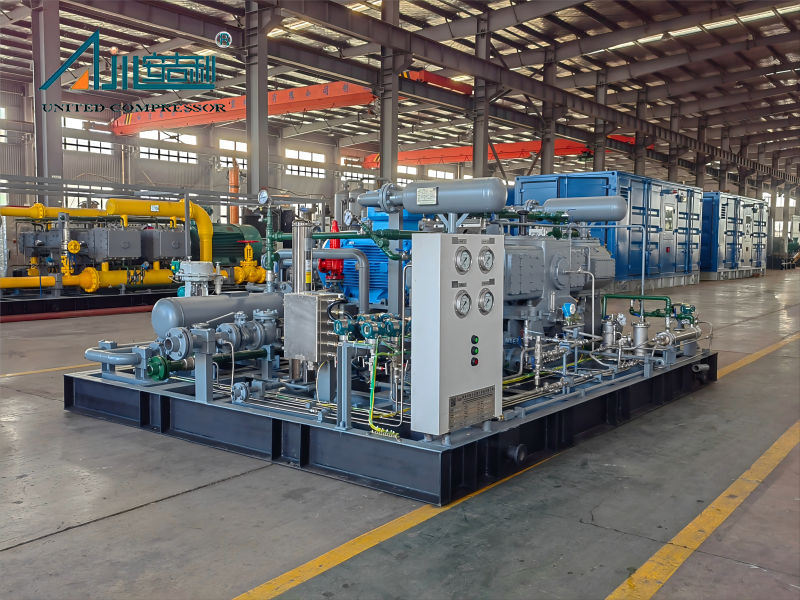

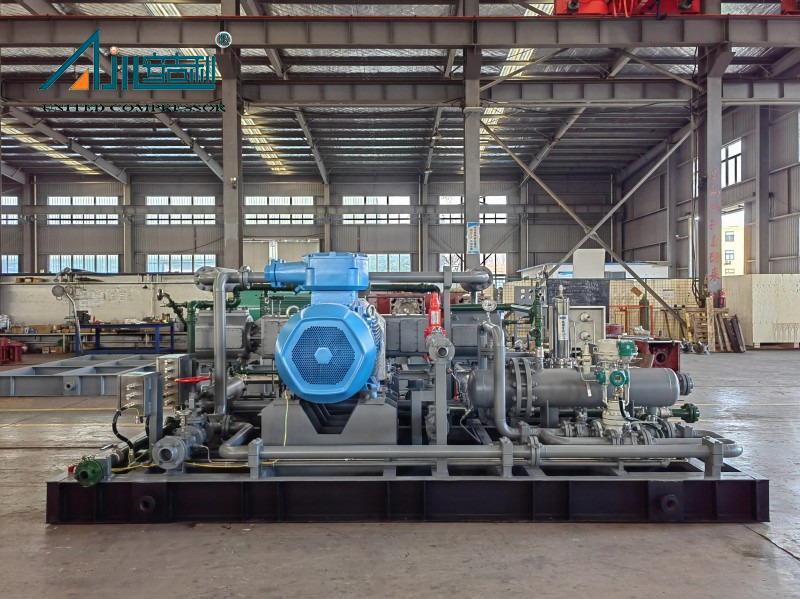

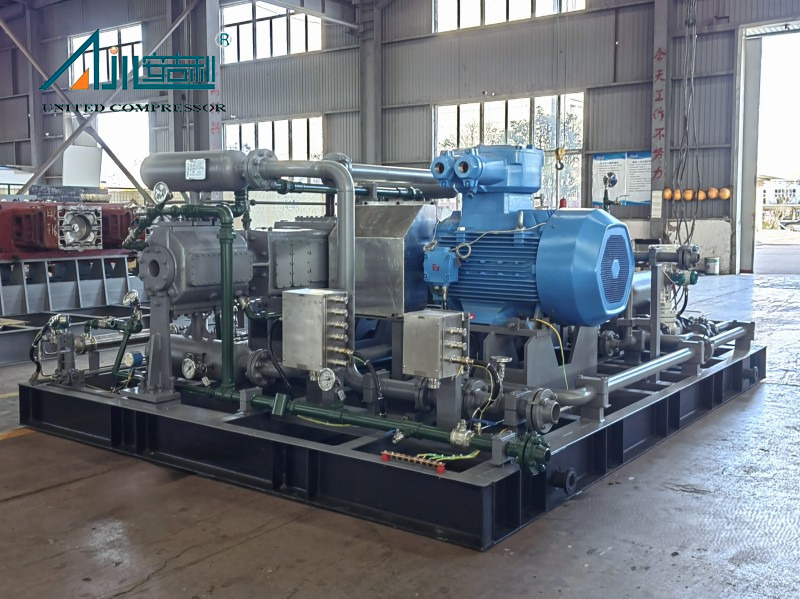

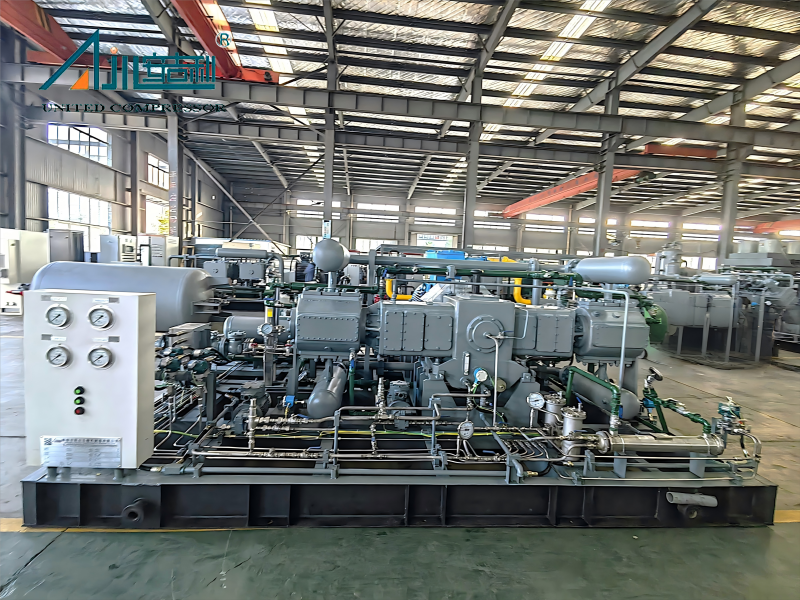

Компрессор DW-3,8/(4 ~ 6) -14 -это компрессор с высокой надежностью поршневого поршня, разработанный специально для эффективного сжатия азота. Он идеально подходит для широкого спектра промышленных сценариев, включая производство химических удобрений, повышение азота, нефтехимический процесс защиты азота, системы хранения азота и операции с высоким спросом газа. Этот компрессор поддерживает стабильные характеристики даже в колеблющихся условиях труда, обеспечивая постоянные и надежные решения сжатия азота.
Основные технические параметры подчеркивают его эксплуатационные возможности: он принимает азот в качестве компрессионной среды, с номинальной способностью обработки 1200 нм/ч и номинальной объемной скоростью 3,8 м Мед/мин . Давление на входе варьируется от 0,4 до 0,6 МПа. G (с конструктивным давлением на входе 0,5 МПа ), а температура на входе является окружающей средой, в то время как давление выхлопных газов достигает 1,4 МПа.g , а температура выхлопа контролируется при ≤135 ℃ (с температурой получения терминала ≤50 ℃ ℃ после охлаждения). Приведенный на основном двигателе 75 кВт (модель: YBX4-315M-8, энергоэффективность второго уровня), компрессор имеет общий размер приблизительно 4800 × 3200 × 1800 мм и общий вес около 5 т . Его фиксированный, установленный на скид дизайн (с выделенным фундаментом) облегчает простую установку на месте и бесшовную интеграцию в существующие промышленные макеты.
В качестве специализированного оборудования для сжатия азота эта модель оптимизирована для диапазона потока 1200 нм/ч и давления выхлопных газов 1,4 МПа . Тем не менее, его фундаментальная структура дизайна может быть настроена для удовлетворения различных скоростей потока и требований к давлению, что делает ее адаптируемым к различным потребностям в промышленности - от фармацевтической промышленности азота, инсердативных до проектов по сохранению азота.
DW -3,8/(4 ~ 6) -14 азотный компрессор превосходен в стабильности и долговечности, подкрепленный изысканным структурным дизайном. Он принимает структуру D-типа (симметричная сбалансированная) структура с двумя строками и одноступенчатым сжатием, которая эффективно сводит к минимуму механическую вибрацию (в соответствии с стандартом GB/T7777-2021 ) и снижает шум (соответствует спецификации GB/T4980-2003 ). Система водяного охлаждения интегрирована для охлаждения цилиндров, упаковки и сжатого азота, обеспечивая устойчивую работу во время длительного непрерывного обслуживания. Ключевые компоненты построены с высококачественными материалами: коленчатый вал изготовлен из 45# стали (с индукционными, закрепленными на коленях для повышенной износостойкой устойчивости), а поршневой стержень изготовлен из 42-CRMO (с нитричной поверхностью, достигающей минимальной твердости HRC60). Эти премиальные компоненты значительно продлевают срок службы оборудования, снижая частоту обслуживания и эксплуатационные расходы.
Выдающейся особенностью этого компрессора является его конструкция смазки без масла, которая жизненно важна для сохранения чистоты азота. Он включает в себя структуру с двойным средним телом, где пространство среднего тела превышает один ход-эта конструкция создает надежный барьер для предотвращения смазочного масла из картера в входе в цилиндры и загрязняет азотную среду. Цилиндры (изготовленные из QT600-3 протокового железа) и упаковки (специальные материалы, заполненные политетрафлоруэтиленом), вносят без масляной конфигурации, что устраняет необходимость смазки впрыска масла в этих критических областях. Между тем, механические компоненты, такие как коленчатый вал, соединительный шаг и смазочная смазка давления, для обеспечения плавной работы. Эта стратегия двойной смазки гарантирует, что сжатый азот соответствует строгим стандартам чистоты, что делает компрессор подходящим для таких применений, как электронное производство, где загрязнение азота строго запрещено.
Компрессор оснащен зрелой системой управления, чтобы обеспечить безопасную и эффективную работу. В то время как пользователь обеспечивает шкаф для стартового управления блоком, производитель интегрирует все линии сигнала компрессора и сигнала сигнала тревоги в ящик для взрыва на месте, а также логические диаграммы блокировки/логические диаграммы, а также терминальные схемы подключения для соединения. Эта настройка поддерживает бесшовное соединение с системой управления пользователем, облегчая централизованный мониторинг и управление. С точки зрения защиты, компрессор предлагает всесторонние гарантии: он проводит мониторинг ключевых параметров в реальном времени, включая давление смазочного масла, давление охлаждающей воды, давление в входе/выхлопных выхлопа, температуру выхлопных газов и температуру основного двигателя/температура обмотки. Соответствующая защита от тревоги или отключения запускается, когда параметры превышают безопасные ограничения, обеспечивая безопасное и надежное управление компрессором.
Область применения
Азотные компрессоры являются незаменимым оборудованием в цепочке поставок промышленного газа. С его давлением выхлопных газов в 1,4 МПа. G-давлении, 1200 нм/ч и специфичной для зоны конструкции смазки без масла DW-3,8/(4 ~ 6) азота компрессор играет критическую роль в множественных промышленных сценариях. В выработке химических удобрений он сжимает азот с низким давлением (0,4 ~ 0,6 МПа) до 1,4 МПа. На нефтехимических растениях он используется для тестирования азота и давления трубопроводов и оборудования, используя свой стабильный выход для обеспечения безопасного обслуживания и ввода в эксплуатацию. В промышленности по переработке металлов он поставляет азот высокого давления для термообработки металлов, создавая инертную атмосферу для предотвращения окисления заготовки. Кроме того, его соблюдение строгих стандартов, защищенных от взрыва (основной моторный взрыв-защитник: exdiict4) и оценка защиты IP55 делает его подходящим для опасных промышленных сред, где безопасная обработка азота является приоритетом.
Выделите преимущества
 |  |  |  |
| Обладает высокой эффективностью, надежностью и высокой степенью автоматизации; | Менее уязвимые детали, низкий вибрации, низкий уровень шума, легкая работа и обслуживание | Основное и вспомогательное оборудование компрессора установлено на салах, работающих гладко и надежно. Общая установка SLED удобна для транспортировки и установки компрессора | Все компоненты машины тщательно спроектированы |
Патентные сертификаты
 | По поршневой нити защитной рукав ZL 2017 2 1907021.7 | | Устройство поддержки кольца поршня ZL 2018 2 0294776.2 | |
| Поршень диапазона ZL 2017 2 190177.0 для симметричных сбалансированных компрессоров | | Интегрированный длинный короткий двойной отсек ZL 2018 2 0294762.0 |
Целая машина описание
Компрессор оснащен структурой с двойным средним телом, а внутреннее пространство среднего тела предназначено для того, чтобы быть больше одного хода поршня. Это структурное расположение образует эффективный барьер, который предотвращает смазочное масло из картера от миграции в цилиндры, что позволяет избежать загрязнения маслом азотной среды и обеспечивая чистоту сжатого азота. Компрессорный цилиндр изготовлен из пластичного железа (QT600-3), материала с высокой прочностью, хорошей износостойкой и превосходной характеристикой рассеивания тепла,-они подходят для выдержания давления и изменений температуры во время сжатия азота. Цилиндр принимает радиальное расположение и оснащено выделенными впускными и выхлопными буферами, которые помогают стабилизировать поток газа во время процессов впуска и выхлопных газов, уменьшить колебания давления и более низкий эксплуатационный шум.
Компрессора установлена со стороны рабочей камеры цилиндра. Первая небольшая камера, прилегающая к рабочей камере цилиндра, оснащена рисунщиком потока, которое играет дроссельную роль для уменьшения утечки газа. Несколько последующих небольших камер оснащены двумя наборами упаковочных колец, изготовленных из специального политетрафторээтилентного материала. Этот материал демонстрирует выдающиеся самосмазывающиеся свойства, устойчивость к износу и теплопроводность, что устраняет необходимость смазки впрыска масла в области упаковки и дополнительно обеспечивает беспроводное состояние сжатого азота. Компрессорные газовые клапаны принимают международную популярную конструкцию конструкции сетки, которая предлагает большие проходы, низкое сопротивление потока и быстрое открытие/закрытие ответов - эффективно повышение эффективности сжатия и снижение потребления энергии.
Поршень компрессора изготовлен из алюминиевого сплава ZL108 или серого чугуна HT250, оба из которых представляют собой легкие и высокопрочные материалы, которые уменьшают инерционную силу во время движения поршня. Поршень оснащен поршневыми кольцами и направляющими кольцами, которые обеспечивают эффективное герметизацию между поршнем и стеной цилиндра, а также стабильным руководством поршневого движения поршня. Поршневый стержень изготовлен из 42 -мичной сплавной стали, с его поверхностью, подвергающейся нитрической обработке для достижения минимальной твердости HRC60 - значительно усиливает его устойчивость к износу и коррозионную стойкость. Нити на поршневом стержне изготавливаются с использованием процесса прокатки, что улучшает прочность нити и устойчивость к усталости. Поршневый стержень подключен к перекрестной головке через резьбы, обеспечивая безопасное и надежное соединение, которое может противостоять чередующимся силам во время работы.
Compressor Crosshead изготовлен из пластичного железа (QT600-3), который сочетает в себе высокую прочность и хорошую вязкость. Перекрестная перелива обрабатывается резьбой для соединения поршневого стержня и монтажного отверстия для штифта перекрестки (используется для подключения шатуна). Его простая и надежная структура обеспечивает надежную передачу движения между соединительным стержнем и поршневым стержнем с минимальными требованиями к техническому обслуживанию. Основные подшипники компрессора, а также скользящие поверхности перекрестной перерыва и подшипники соединительного стержня (как большие, так и маленькие концы) применяют смазку давления. Этот метод смазки обеспечивает непрерывную поставку смазывания под давлением на поверхности трения, образуя стабильную нефтяную пленку, которая уменьшает износ и рассеивает тепло, создавая долгосрочную достоверную работу движущихся компонентов.
| |

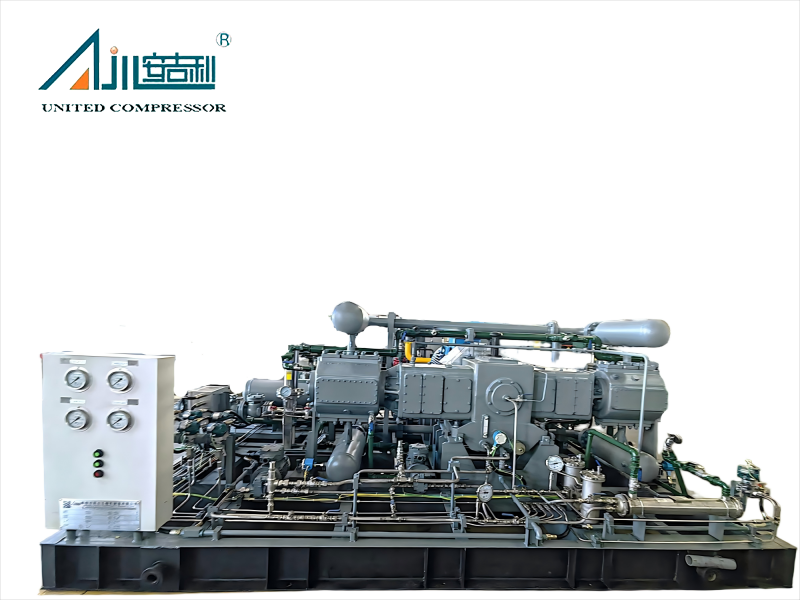

Компрессор на этой картинке-нестандартный продукт. Продукт предоставляет независимые решения, адаптированные к конкретным требованиям использования клиентов (скорость/чистота/чистота потока, среда использования, основные цели и конкретные требования клиентов), от проектирования до настройки продукта.
Структурная форма: D-тип/M-тип/S-тип/W-тип/V-тип/Z-тип
Метод охлаждения: охлаждение воды/воздушное охлаждение/смешанное охлаждение
Форма установки: фиксированная/мобильная/Pry монтированная/тип кабины
Режим привода: моторный привод/запуск двигателя дизельного топлива
Транспорт: море/воздух/земля
Упаковка:
 |  |  |
| Металлическая каюта | Деревянная коробка | Звукоизоляционная кабина |
Технический параметр
| Нет. | Модель | Середина | Скорость потока (нм3/ч) | Давление выхлопных газов (mpa.g) | Моторная мощность (кВт) | Метод охлаждения | Общие размеры (мм) | Веса (кг) | |
| 1 | DW-1.6/(8 ～ 12) -120 | Водород | 800 | 12 | 160 | Водяной охлаждение | 5800 × 3000 × 2300 | 8500 | |
| 2 | DW-1.8/15-30 | Водород | 1500 | 3.0 | 75 | Водяной охлаждение | 3200 × 3000 × 1850 | 5800 | |
| 3 | DW-6.74 (3.3) /0,7 (5 ～ 12) -12 | Водород | 600 | 1.2 | 90 | Водяной охлаждение | 5000 × 3200 × 2100 | 8000 | |
| 4 | DW-17.9/(4 ～ 5) -6,5 | Водород | 1270 | 0.65 | 132 | Водяной охлаждение | 3500 × 3000 × 2300 | 8000 | |
| 5 | DW-1.8/15-30 | Водород | 1500 | 3.0 | 75 | Водяной охлаждение | 3200 × 3000 × 1850 | 5800 | |
| 6 | DW-9,55/0,03-16 | Водород | 515 | 1.6 | 90 | Водяной охлаждение | 3500 × 3200 × 2500 | 6500 | |
| 7 | DW-96,5/(15 ～ 23)-(21 ~  29) | Водород | 4500 | 2. 1 ～ 2.9 | 185 | Водяной охлаждение | 5000 × 3000 × 2500 | 12000 | |
| 8 | DW-48/(15 ～ 23)-(21 ~ 29) | Водород | 2642 ～ 4500 | 2. 1 ～ 2.9 | 55 | Водяной охлаждение | 4000 × 2700 × 2300 | 6000 | |
| 9 | D-0.57/16-200 | Водород | 500 | 20 | 75 | Водяной охлаждение | 5800 × 3200 × 2350 | 9000 | |
| 10 | ZW-0. 18/15-22 | Водород | 150 | 2.2 | 11 | Водяной охлаждение | 2200 × 1600 × 1700 | 2000 | |
| 11 | ZW-0,82/(6 ～ 8) -20 | Водород | 300 | 2.0 | 22 | Водяной охлаждение | 2500 × 1500 × 1750 | 2000 | |
| 12 | W-3/0,1-150 | Водород | 212 | 15 | 55 | Водяной охлаждение | 6000 × 2700 × 2100 | 15000 | |
| 13 | MW-7.7/9.8-40 | Водород | 4200 | 4.0 | 355 | Водяной охлаждение | 7500 × 3600 × 2000 | 22000 | |
| 14 | MW-255.2/(1,5 ～ 1,7) -10 | Водород | 3300 | 1.0 | 315 | Водяной охлаждение | 8000 × 3000 × 2200 | 20000 | |
| 15 | PW-0.6/(10 ～ 15) -30 | Водород | 0 ~ 560 | 3.0 | 30 | Смешанное охлаждение | 2200 × 1800 × 1600 | 1800 | |
| 16 | PW-137/17-25 | Водород | 820 | 2.5 | 30 | Смешанное охлаждение | 4000 × 2700 × 2300 | 6000 | |
| 17 | D-0.26/(28 ～ 31) -150 | Водород | 400 | 15 | 45 | Смешанное охлаждение | 3800 × 3200 × 1950 | 4800 | |
| 18 | PW-137/17-25 | Водород | 820 | 2.5 | 30 | Смешанное охлаждение | 4000 × 2700 × 2300 | 6000 | |
| 19 | VW-14.3/7 | Водород | 750 | 0.7 | 110 | Смешанное охлаждение | 4800 × 2250 × 2100 | 8000 | |
| 20 | DW-7.6/(4 ～ 5,7) -6,5 | Водород | 2000 | 0.65 | 55 | Смешанное охлаждение | 3500 × 3000 × 2300 | 6000 | |
Проектный случай
 |  |  |
| Alibek Oilfield на юге Казахстана | Zazhuang CNG Compressor Project Chengdu Shenliang Technology Co., Ltd. | Пекин Hongke Qingneng Technology Co., Ltd. Associated Gas Compressor для проекта Shanxi Yan'an 60000 M3 |
Он идеально подходит для выработки химических удобрений (сжатие азота в процессах синтеза), нефтехимической промышленности (очистка трубопровода и тестирование давления на оборудование) и обработка металлов (защита инертной атмосферы во время термической обработки). Его частичная бесфвета-смазочная конструкция (без масла в цилиндрах и упаковке) обеспечивает чистоту азота, что делает ее особенно подходящим для сценариев, требующих чистого азота, таких как индивидуальная фармацевтическая промышленность и обработка пищевых продуктов.
