Trans-C4H8-0.12, CIS-C4H8-0.07, Butene-4-0.3, isobutane-0.15, n-butane-0.31
Бензиновый дистиллят -0,03, азот -0,02;
Вдыхание скорость потока: 2000 мкм/ч (минимум 300 м ³/ч)
Температура входа: 60 ℃
Давление потребления: 0,11 МПа. А
Давление выхлопных газов: 0,9 МПа. А
Основная мощность двигателя: 250 кВт
Общие размеры машины: приблизительно 6800 × 3200 × 2350 мм
Вес всего машины: Приблизительно 18 т
| Количество: | |
|---|---|

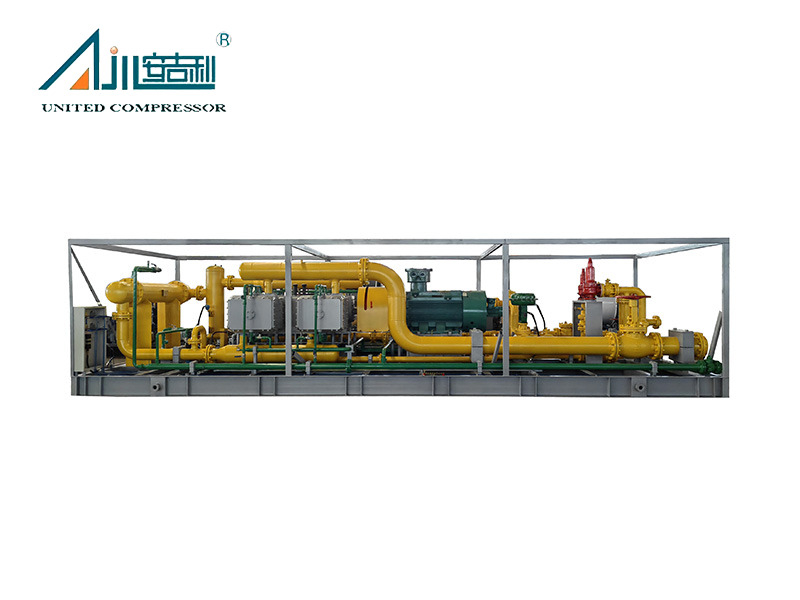

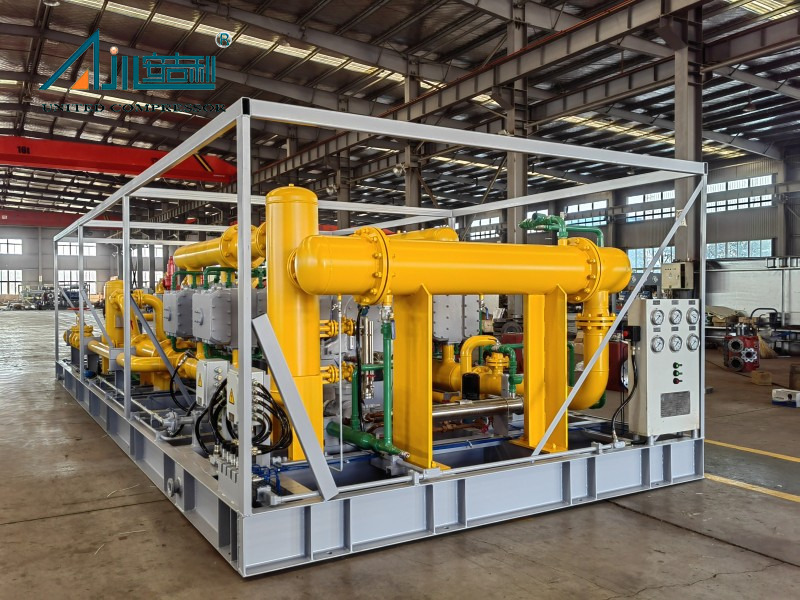

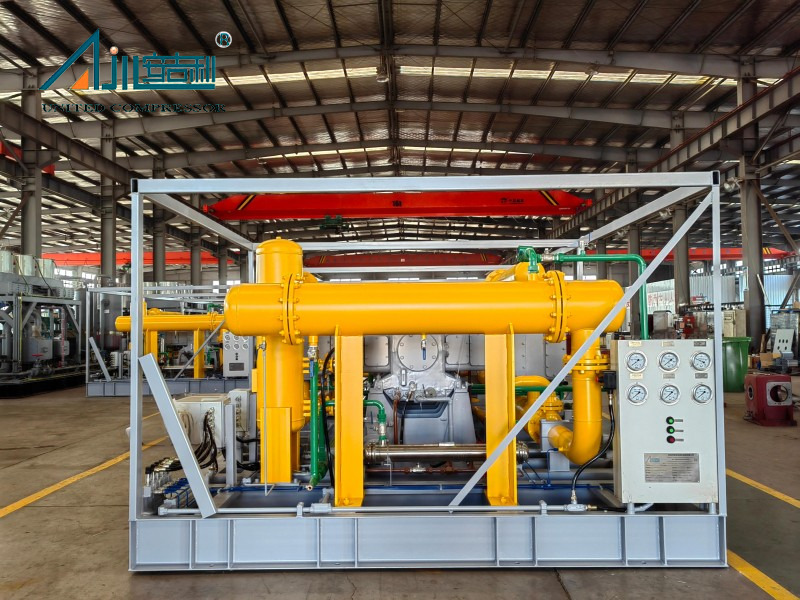

Специальный газовый компрессор MW-33.4 0,1-8 представляет собой высокопроизводительное промышленное решение, разработанное Bengbu United Compressor, ведущим производителем, базирующейся в Китае. Предназначен для обработки сложных газовых смесей, этот компрессор превосходен в обработке ряда компонентов, включая Trans-C4H8 (0,12), CIS-C4H8 (0,07), Butene-4 (0,3), изобутан (0,15), н-бутан (0,31), дистиллятный бензил (0,03) и нитроген (0,02), создающие это веки.
Ключевые эксплуатационные параметры выделяют этот компрессор: он может похвастаться скоростью ингаляционного потока 2000 м³/ч (минимум 300 м³/ч) , работает при температуре входов 60 ℃ , с давлением в потреблении 0,11 мПа. А и давлением выхлопных газов 0,9MPA.A . Основанный на основном двигателе 250 кВт , он сочетает в себе надежную производительность с компактным дизайном, имея общие размеры приблизительно 6800 × 3200 × 2350 мм и общий вес около 18t.
Идеально подходит для обработки газа, связанного с нефтяным и газовым полем, нефтехимической давлением сырья, управления окружающей средой и промышленного снабжения топлива, специальный газовой компрессор MS-33.4 0,1-8 создан для повышения эффективности, снижения выбросов и обеспечения стабильной обработки газа в критических промышленных процессах.
Комметричный симметричный сбалансированный сбалансированный сбалансированный M-тип структура M-типа и двухэтапная технология дифференциальной компрессии, компрессор обеспечивает постоянную, энергоэффективную производительность. Его система смазки без масла, охлаждаемой водяным охлаждением, в сочетании с мотор-защиты от взрыва 250 кВт (exdiibt4) , обеспечивает надежную работу даже в суровых условиях, таких как пустыни или морские места. Интеграция Siemens Smart-200 PLC для мониторинга параметров температуры, давления и вибрации в режиме реального времени еще больше повышает рабочую стабильность.
Выдающейся особенностью является его вклад в управление окружающей средой: компрессор сводит к минимуму выбросы вспышки, с выбросами ЛОС ≤ 3% , что соответствует строгим экологическим нормам. Это делает его устойчивым выбором для отраслей, стремящихся уменьшить углеродный след при сохранении производительности.
Разработанный с учетом удобства для пользователя, компрессор имеет меньше уязвимых частей, низких вибраций и сниженных уровней шума, упрощая ежедневную работу и обслуживание. Самосмная система, сформированная с помощью кольца PTFE и поршневые кольца, устраняет необходимость в внешнем поставке нефти, снижении частоты и затрат на техническое обслуживание.

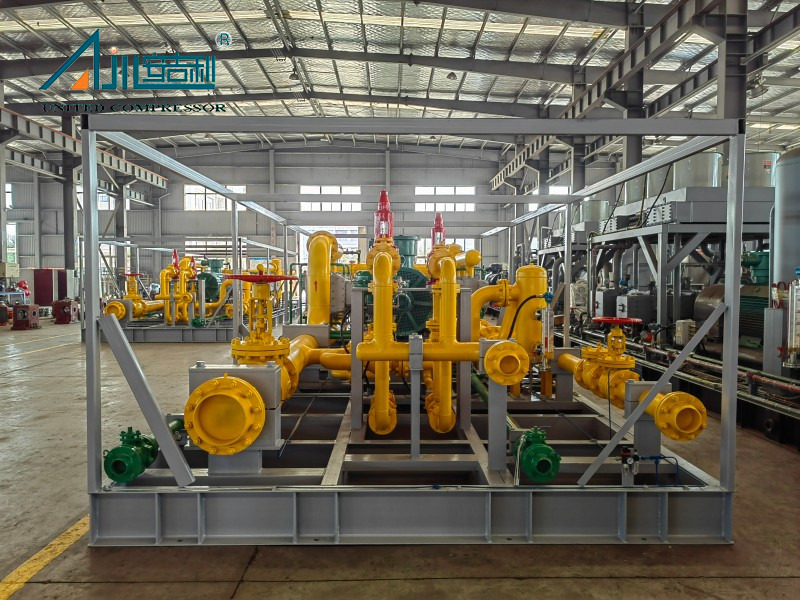

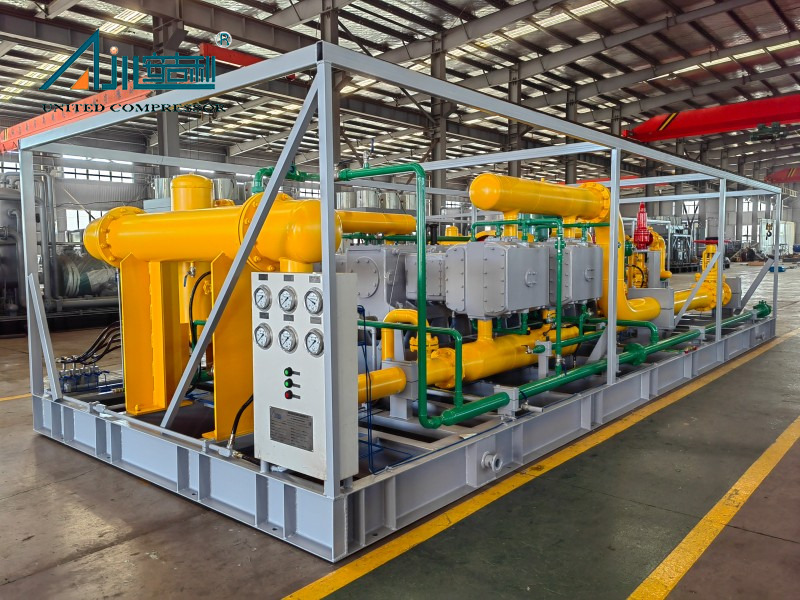

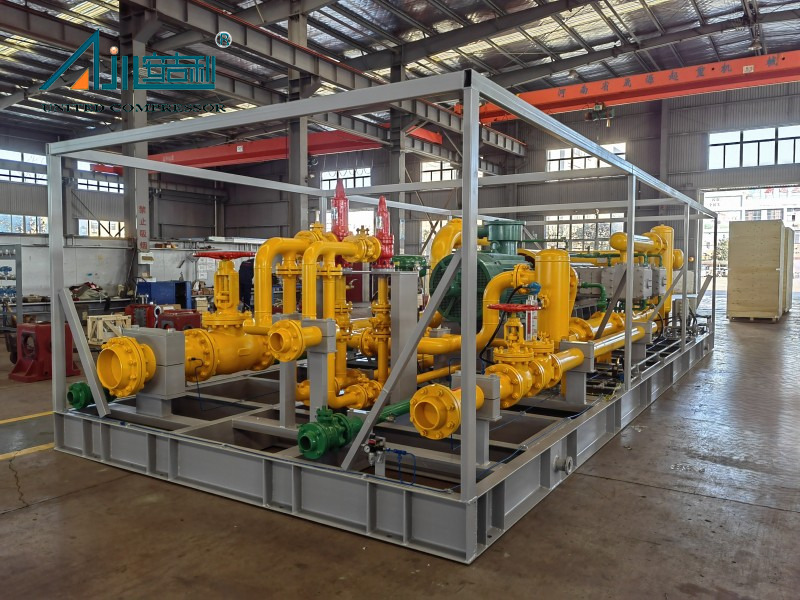

Основное и вспомогательное оборудование полностью интегрировано в основание, установленное на занох, обеспечивая плавную и надежную работу. Этот монтированный дизайн облегчает простую транспортировку и установку на месте, экономя время и труд. Фланцевые интерфейсы соответствуют стандарту HG/T20592-2009, обеспечивая совместимость с существующими промышленными системами.
Backed by advanced technology, the compressor holds multiple patents, including a piston rod thread protective sleeve (ZL 2017 2 1907021.7), a piston ring support device (ZL 2018 2 0294776.2), a range piston for symmetrical balanced compressors (ZL 2017 2 190177.0), and an integrated long-short double compartment (ZL 2018 2 0294762.0), проверка его инженерного превосходства.
Область применения
Компрессор смешанного газа подходит для:
Обработка газа, связанная с нефтью и газовым полем: восстановление флеш-газа низкого давления для улучшения скорости восстановления
Химическое давление на сырье: подходит для транспортировки нефтехимического сырья, такого как бутан/бутан
Управление окружающей средой: сокращение выбросов вспышки, выбросы ЛОС ≤ 3%
Промышленное снабжение топлива: обеспечение стабильного источника газа для котлов/нагревательных печей
Выделите преимущества
 |  |  |  |
| Обладает высокой эффективностью, надежностью и высокой степенью автоматизации; | Менее уязвимые детали, низкий вибрации, низкий уровень шума, легкая работа и обслуживание | Основное и вспомогательное оборудование компрессора установлено на салах, работающих гладко и надежно. Общая установка SLED удобна для транспортировки и установки компрессора | Все компоненты машины тщательно спроектированы |
Патентные сертификаты
 | По поршневой нити защитной рукав ZL 2017 2 1907021.7 | | Устройство поддержки кольца поршня ZL 2018 2 0294776.2 | |
| Поршень диапазона ZL 2017 2 190177.0 для симметричных сбалансированных компрессоров | | Интегрированный длинный короткий двойной отсек ZL 2018 2 0294762.0 |
Целая машина описание
Компрессор принимает D-тип (симметричный тип баланса), без масляного охлаждения, смазку без масла, поршневой поршневой тип, 2-й 3-ступенчатое сжатие, а весь блок поставляется модульным образом.
Колчачок компрессора изготовлен из серого чугуна и имеет четыре отверстия разных диаметров для установки горных горков, подшипников и подшипников. Нижняя часть картера может хранить смазочное масло для смазки компрессора; Верхняя поверхность картера имеет интерфейс для установки крышки топливного входа (дыхательный порт); Кроме того, на картере также есть запасные интерфейсы, такие как порт масляного стока, порт наблюдения масляного манометра, порт впрыска масла подшипника и установка температурного порта температуры масла. Слив масляного стока был подключен к внешней стороне отсека и оснащен ручным шаровым клапаном для разряда масла с картера.
Среднее тело компрессора представляет собой двойную структуру среднего тела, гарантирующая, что среднее пространство тела больше, чем один ход, предотвращая попадание компрессора масла в цилиндре из картера, что гарантирует, что компрессорное масло не загрязняет среду. Материалом компрессора цилиндра представляет собой серую чугунную/кованую сталь, и он принимает бесфактуческую конструкцию смазки, которая не требует смазки масла. Материалом головки цилиндра представляет собой серую чугунную/кованую сталь, а воздушные клапаны расположены аксиально на головке цилиндра.
 |  |
Компрессор на этой картинке-нестандартный продукт. Продукт предоставляет независимые решения, адаптированные к конкретным требованиям использования клиентов (скорость/чистота/чистота потока, среда использования, основные цели и конкретные требования клиентов), от проектирования до настройки продукта.
Структурная форма: D-тип/M-тип/S-тип/W-тип/V-тип/Z-тип
Метод охлаждения: охлаждение воды/воздушное охлаждение/смешанное охлаждение
Форма установки: фиксированная/мобильная/Pry монтированная/тип кабины
Режим привода: моторный привод/запуск двигателя дизельного топлива
Транспорт: море/воздух/земля
Упаковка:
 |  |  |
| Металлическая каюта | Деревянная коробка | Звукоизоляционная кабина |
Проектный случай
 |  |  |

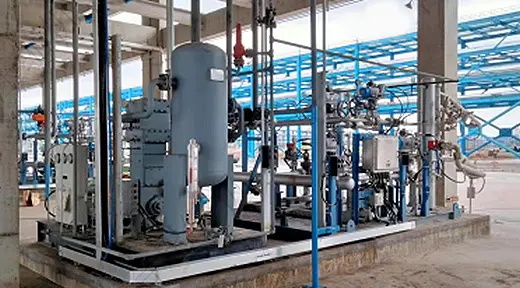

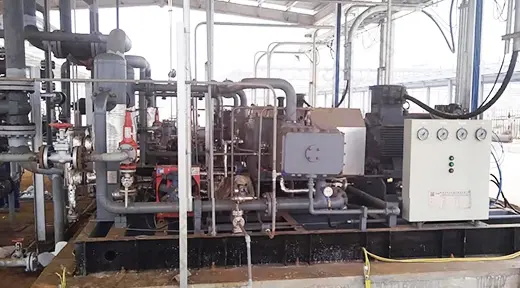

| Lanzhou Petrochemical Company 240000 Tonyear Ethylene Restoration - добавление проекта Butadiene и 1 -Butene разгрузки | Alibek Oilfield на юге Казахстана | Закупка дегидратации молекулярного сита, регенерации и инъекционного устройства этиленгликоля, а также заново топливного газа в газовом поле Akimom |
Технический параметр
| Нет. | Модель | Середина | Скорость потока (нм3/ч) | Давление выхлопных газов MPA (G) | Моторная мощность (кВт) | Метод охлаждения | Общие размеры (мм) | Веса (кг) |
| 1 | DWF-12.4/(9 ～ 12) -14 | Углекислый газ | 6400 | 1.4 | 185 | Воздушное охлаждение | 6000 × 2700 × 2200 | 10000 |
| 2 | VWF-2,86/5-16 | Азот | 895 | 1.6 | 55 | Воздушное охлаждение | 3200 × 2200 × 1750 | 3500 |
| 3 | ZWF-0,96/5 | Хлорид водорода | 55 | 0.5 | 11 | Воздушное охлаждение | 2000 × 1500 × 2000 | 1000 |
| 4 | DFW-1. 13/0,3-34 | Флэш -пара | 75 | 0,03 ～ 3,4 | 18.5 | Воздушное охлаждение | 4500 × 3200 × 2150 | 5600 |
| 5 | DFW-6,5/(0 ～ 0,5) -10 | Связанный газ | 50 ～ 100 | 1 | 75 | Воздушное охлаждение | 3500 × 2800 × 1850 | 4500 |
| 6 | DFW-4.2/(0,2 ～ 1,5) -12 | Болотный | 260 ～ 540 | 1.2 | 55 | Воздушное охлаждение | 3500 × 3000 × 2000 | 5500 |
| 7 | DW-2.45/(6 ～ 7) -100 | Угарный угарный газ | 900 | 10 | 160 | Смешанное охлаждение | 6500 × 3200 × 1700 | 10000 |
| 8 | DW19.8/0,5-7,25 | Метиленхлорид | 3.5 | 0.725 | 160 | Смешанное охлаждение | 5200 × 3000 × 2350 | 8000 |
| 9 | DW-8,6/(0 ～ 0,2) -8 | Хлорметан | 436 | 0.8 | 75 | Смешанное охлаждение | 3200 × 2400 × 1600 | 4500 |
| 10 | DW-2,4/2,5-11H | Elium Recovery Ga | 450 | 1.1 | 37 | Смешанное охлаждение | 3000 × 2500 × 1800 | 3000 |
| 11 | DW-14/(0 ～ 0,2) -25 | Сырье газ | 800 | 2.5 | 160 | Водяной охлаждение | 4800 × 3200 × 1915 | 10000 |
| 12 | VW-8/18 | Винилиден фторид | 418 | 1.8 | 75 | Водяной охлаждение | 3700 × 2000 × 1700 | 4500 |
| 13 | VWD-3,2/(0 ～ 0,2) -40 | Биогаз | 230 | 4.0 | 45 | Водяной охлаждение | 6000 × 2500 × 2650 | 8000 |
| 14 | VW-9/6 | Этилхлорид | 470 | 0.6 | 55 | Водяной охлаждение | 2800 × 1720 × 1700 | 3500 |
| 15 | DW-2,4/(18 ～ 25) -50 | Сырье газ | 2900 | 5.0 | 160 | Водяной охлаждение | 4300 × 3000 × 1540 | 4500 |
| 16 | VW-5.6/(0 ～ 6) -6 | Изобутилен | 1650 | 0.6 | 45 | Водяной охлаждение | 2900 × 1900 × 1600 | 3500 |
| 17 | VW-3.8/3,5 | Смешанные газы | 200 | 0.35 | 18.5 | Водяной охлаждение | 2200 × 1945 × 1600 | 2000 |
| 18 | ZW-1,7/3,5 | Винилхлорид | 100 | 0.35 | 15 | Водяной охлаждение | 2700 × 1600 × 2068 | 2000 |
| 19 | VW-0,85/(0 ～ 14) -40 | Хладагент | 300 | 4.0 | 55 | Водяной охлаждение | 4500 × 2300 × 1780 | 5500 |
| 20 | DW-3,78/(8 ～ 13)-(16 ～ 24) | Аммиак | 2700 | 1,6 ～ 2,4 | 75 | Водяной охлаждение | 3200 × 2000 × 1700 | 3500 |
| 21 | DW-5/7 | Хлорметан | 355 | 0.7 | 37 | Водяной охлаждение | 3500 × 2600 × 1700 | 4000 |
| 22 | DW-9,2/3 | Основной газ | 653 | 0.3 | 45 | Водяной охлаждение | 3500 × 3200 × 1680 | 6800 |
| 23 | DW- 16/(2,8 ～ 3.2) -7.6 | Углеродный газ | 3000 ～ 3400 | 0.76 | 132 | Водяной охлаждение | 4500 × 3400 × 2750 | 12000 |
| 24 | DWD-2,9/20-50 | Узловой газ | 3334 | 2.0 ～ 5,0 | 185 | Водяной охлаждение | 6000 × 3500 × 3000 | 14000 |
| 25 | DW-4/0,5-4 | -pentadiene, Nitroge | 300 | 0.4 | 30 | Водяной охлаждение | 3000 × 2800 × 1700 | 3500 |
| 26 | DW-8,7/0,02-15 | Хвостовой газ | 500 | 1.5 | 90 | Водяной охлаждение | 4500 × 3000 × 1800 | 10000 |
| 27 | DW-8,8/0,2-6 | Десорбционный газ | 450 | 0.6 | 75 | Водяной охлаждение | 4000 × 3000 × 2150 | 8000 |
| 28 | DW-1,3/0,2-18 | Метафторээтилен | 80 | 1.8 | 18.5 | Водяной охлаждение | 3500 × 2500 × 1570 | 3500 |
| 29 | DW-12.5/(0. 1 ～ 0. 15) -18 | uoromonochloroeth | 887 | 1.8 | 132 | Водяной охлаждение | 5500 × 3200 × 2500 | 14000 |
| 30 | DW-2,9/5 | Газ | 206 | 0.5 | 22 | Водяной охлаждение | 3200 × 2800 × 1800 | 3000 |
Этот компрессор широко применим в:
· Обработка газа, связанную с нефтью и газом (восстановление флэш-газа низкого давления для улучшения скорости восстановления);
· Нефтехимическая промышленность (давление на сырье, такое как Бутене и Бутан);
· Защита окружающей среды (сокращение выбросов вспышки);
· Промышленное снабжение топлива (обеспечение стабильных источников газа для котлов и отопления печей).
Да, как нестандартный продукт, он полностью настраивается на основе требований клиентов. Варианты включают:
· Структурные формы: D-тип, M-тип, S-тип, W-тип, V-тип, Z-тип;
· Методы охлаждения: водяное охлаждение, воздушное охлаждение, смешанное охлаждение;
· Формы установки: фиксированная, мобильная, установленная на заносах, тип кабины;
· Режимы привода: управляемый двигателем или дизельным двигателем.
Компрессор имеет основную мощность двигателя 250 кВт , общие размеры приблизительно 6800 × 3200 × 2350 мм и общий вес около 18 т . Он работает при впускном давлении 0,11 МПа. А и давления выхлопных газов 0,9 МПа ..
Варианты транспорта включают в себя море, воздух или землю. Упаковочные решения настраиваются, с такими вариантами, как металлические каюты, деревянные коробки и звукоизоляционные каюты, обеспечивая безопасную доставку независимо от места назначения.
Да, он придерживается промышленных стандартов (например, интерфейсы фланца, соответствующие HG/T20592-2009) и содержит несколько китайских патентов, отражая его соответствие требованиям качества и безопасности. Мотор, защищенный от взрыва (exdiibt4), также гарантирует, что он соответствует стандартам опасной окружающей среды.
Специальный газовый компрессор MW-33.4 0,1-8 объединяет передовые технологии, гибкость настройки и экологическую ответственность, что делает его лучшим выбором для отраслей, требующих надежных решений для сжатия газа. Свяжитесь с Bengbu United Compressor для запросов или адаптированных цитат.
