Газовый состав (мол.%): Асвязанный газ (66,23%, углеводороды C₂-C₁₀ 26,7548%, CO₂ 1,01%)
Скорость потока: 1370 нм/ч @ 0,04MPA.g
Давление впускного отверстия: 0,03 ~ 0,05 МПа.g (точка проектирования 0,04 МПа)
Температура входа: Нормальная температура
Давление выхлопных газов: 4,5 МПа
Основная мощность двигателя: 280 кВт
Общие размеры машины: приблизительно 9000 × 3100 × 5045 мм
Вес всего машины: приблизительно 22т
| Количество: | |
|---|---|

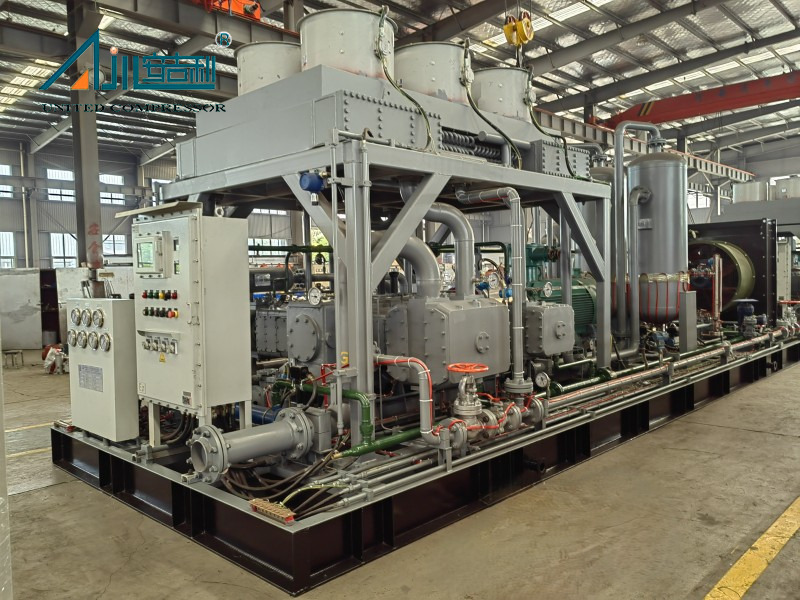

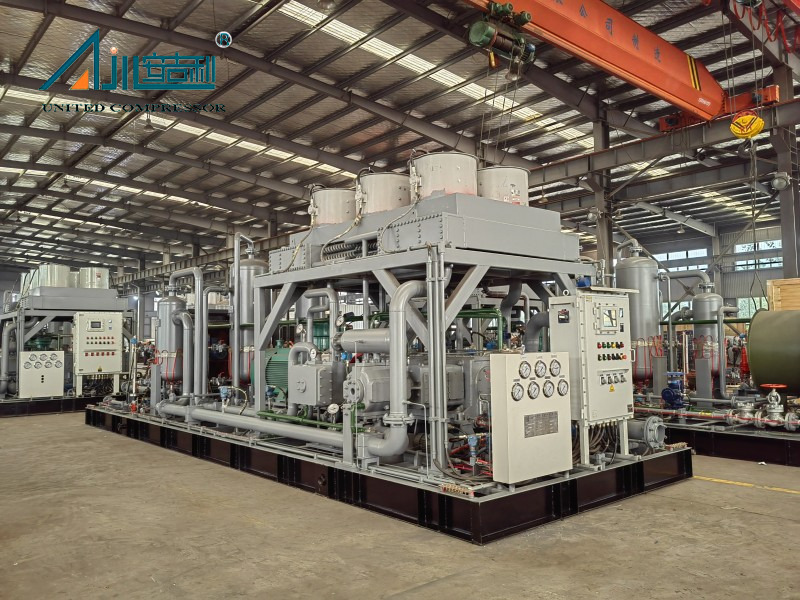

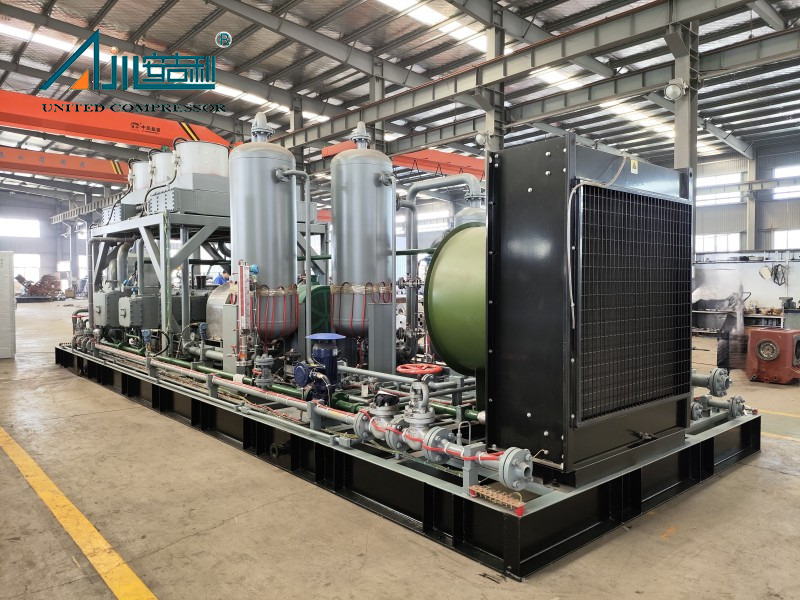

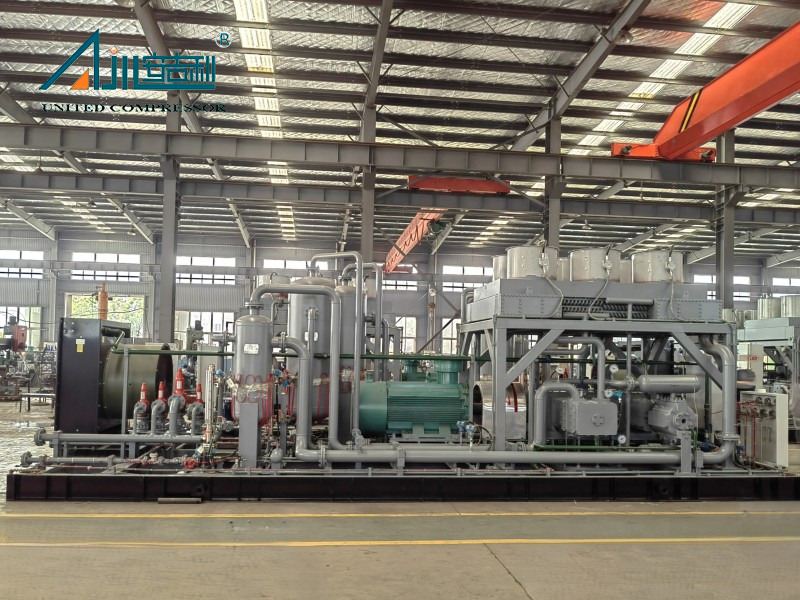

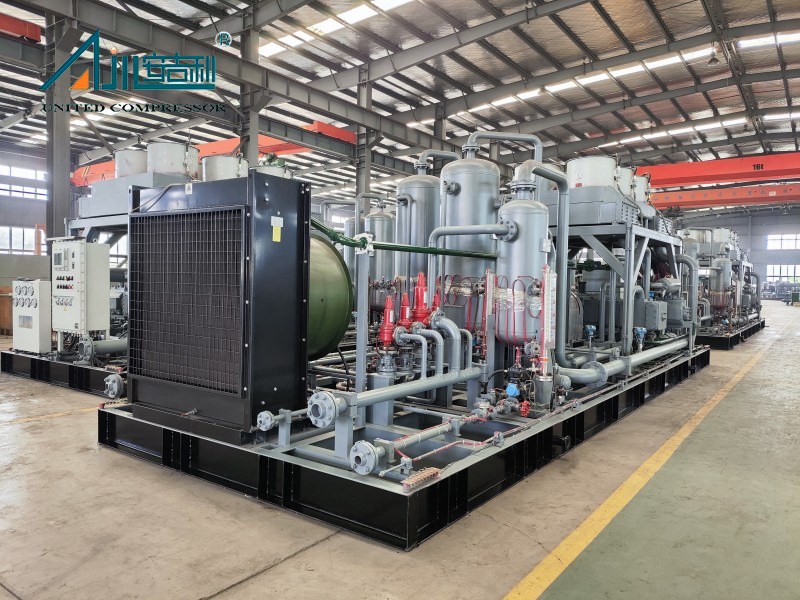

Связанный газовой компрессор MWF -18,7/(0,3 ~ 0,5) -45 , специализированный поршневой поршневой компрессор, разработан для эффективного сжатия и транспортировки газа, связанного с низким давлением в развитии нефтяного поля, систем сбора природного газа и проектах по восстановлению энергии. Приспособлен для обработки конкретной средней состава-66,23%, углеводородов C₂-C₁₀ (включая этан 13,05%, пропан 9,78%и т. Д.), А также 1,01%-этот компрессор обеспечивает стабильную и безопасную эксплуатацию в сложных промышленных сценариях, отвечающих строгим требованиям производства нефти и газа.
С рейтинговой пропускной способностью 1370 нм/ч при 0,04 мПа.g (регулируемый диапазон: 1250 ~ 1450 нМ/ч ) , он работает в диапазоне давления в находе 0,03 ~ YBBP-355L3-6). Его модульная конструкция, установленная на скидке, с общим размером приблизительно 0,05 МПа . 9000 × 3100 × 5045 мм (высота включает в себя съемный вытяжки с охлаждением) и вес 22T , обеспечивает удобную транспортировку и установку на месте, адаптируемые как к простым, так и к высоким уровням нефтяного поля.
Этот компрессор играет ключевую роль в оптимизации связанного использования газа, сокращении отходов энергии и обеспечении скорости утечки ≤ 3 ‰. Он эффективно поддерживает эффективную работу трубопроводов сбора нефти и газа, связанных систем восстановления газа и сети передачи газа среднего давления, способствуя повышению энергоэффективности и безопасности эксплуатации.

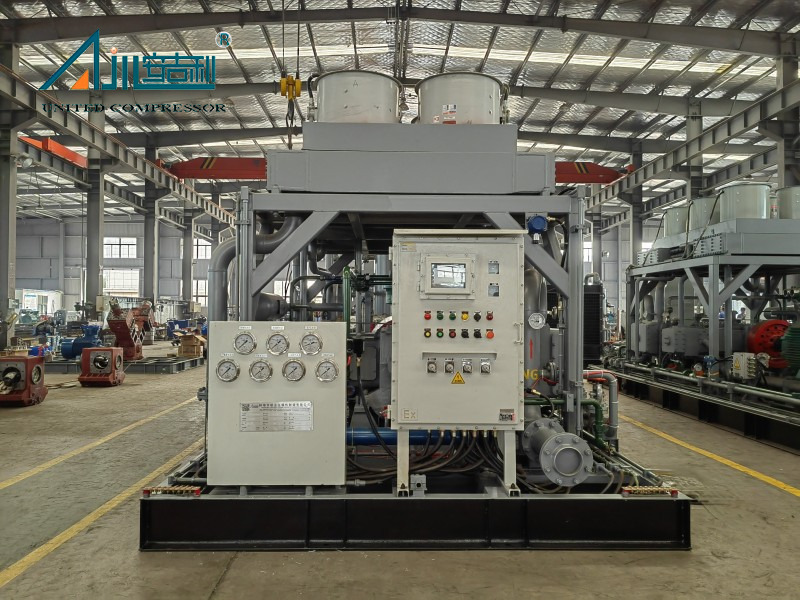

Компрессор MWF -18,7/(0,3 ~ 0,5) -45 оснащен четырехрядной симметричной сбалансированной конструкцией M-типа, которая значительно снижает эксплуатационную вибрацию (соответствует стандартам GB/T7777-2021 и шумом (≤85 дБ при 1 метре от блока). Оснащены износостойкими компонентами, такими как поршневые кольца, гидные кольца и упаковка с сроком службы не менее 6000 часов,-это минимизирует частоту замены деталей, снижение рабочей нагрузки на обслуживание и долгосрочные эксплуатационные затраты. Интегрированная система автоматического управления (с Siemens S7-1200 PLC и 7-дюймовым сенсорным экраном) обеспечивает беспилотную эксплуатацию, удаленный мониторинг эксплуатационных параметров и автоматическую тревогу/защиту, снижая необходимость в ручном вмешательстве.
Принимая закрытую систему охлаждения воды для основного блока и принудительного воздушного охлаждения для среды, компрессор обеспечивает стабильный контроль температуры (температура выхлопных газов каждой стадии ≤125 ℃, температура питания клеммы = температура окружающей среды +15 ℃). Картер, изготовленный из серого чугуна HT250, имеет встроенный смазочный масло 100 л, с выделенными интерфейсами для мониторинга уровня масла и обнаружения температуры. Цилиндр и упаковка принимают без масла технологии смазки, которая позволяет избежать среднего загрязнения и обеспечивает чистоту газа. Ключевые компоненты, такие как коленчатый вал (изготовленный из 42CRMO с обработкой поверхностного карбинизации) и поршневый стержень (изготовленный из 42CRMO с обработкой нитрии, HRC≥60) изготавливаются с использованием высокопоставленных материалов, что усиливает общую структурную прочность.
Разработанный для универсальности, компрессор поддерживает фиксированную установку с помощью фундамента, интегрируя основное оборудование, охладители, сепараторы и системы управления в один SKID для удобного развертывания на месте-доступных для удаленных мест на нефтяных местах. Клиенты могут выбрать смазочные масла (L-DAB150 для температуры окружающей среды> 5 ℃, L-DAB100 для <5 ℃) на основе местных климатических условий. Кроме того, система включает в себя электрические трассировки для нефтяных и канализационных трубопроводов (40 Вт/м · 10 ℃ пламены-ретаративные нагревательные кабели) для адаптации к низкотемпературной среде (-25 ℃ ~ 55 ℃). Интерфейсы подключения принимают стальные фланцы HG/T20592-2009, обеспечивая совместимость с трубопроводными системами на месте.
Область применения
Выделите преимущества
 |  |  |  |
| Обладает высокой эффективностью, надежностью и высокой степенью автоматизации; | Менее уязвимые детали, низкий вибрации, низкий уровень шума, легкая работа и обслуживание | Основное и вспомогательное оборудование компрессора установлено на салах, работающих гладко и надежно. Общая установка SLED удобна для транспортировки и установки компрессора | Все компоненты машины тщательно спроектированы |
Патентные сертификаты
 | По поршневой нити защитной рукав ZL 2017 2 1907021.7 | | Устройство поддержки кольца поршня ZL 2018 2 0294776.2 | |
| Поршень диапазона ZL 2017 2 190177.0 для симметричных сбалансированных компрессоров | | Интегрированный длинный короткий двойной отсек ZL 2018 2 0294762.0 |
Целая машина описание
 |  |
Компрессор на этой картинке-нестандартный продукт. Продукт предоставляет независимые решения, адаптированные к конкретным требованиям использования клиентов (скорость/чистота/чистота потока, среда использования, основные цели и конкретные требования клиентов), от проектирования до настройки продукта.
Структурная форма: D-тип/M-тип/S-тип/W-тип/V-тип/Z-тип
Метод охлаждения: охлаждение воды/воздушное охлаждение/смешанное охлаждение
Форма установки: фиксированная/мобильная/Pry монтированная/тип кабины
Режим привода: моторный привод/запуск двигателя дизельного топлива
Транспорт: море/воздух/земля
Упаковка:
 |  |  |
| Металлическая каюта | Деревянная коробка | Звукоизоляционная кабина |
Проектный случай
 |  |  |
| Lanzhou Petrochemical Company 240000 Tonyear Ethylene Restoration - добавление проекта Butadiene и 1 -Butene разгрузки | Alibek Oilfield на юге Казахстана | Закупка дегидратации молекулярного сита, регенерации и инъекционного устройства этиленгликоля, а также заново топливного газа в газовом поле Akimom |
Технический параметр
| Нет. | Модель | Середина | Скорость потока (нм3/ч) | Давление выхлопных газов MPA (G) | Моторная мощность (кВт) | Метод охлаждения | Общие размеры (мм) | Веса (кг) | |
| 1 | DWF-12.4/(9 ～ 12) -14 | Углекислый газ | 6400 | 1.4 | 185 | Воздушное охлаждение | 6000 × 2700 × 2200 | 10000 | |
| 2 | VWF-2,86/5-16 | Азот | 895 | 1.6 | 55 | Воздушное охлаждение | 3200 × 2200 × 1750 | 3500 | |
| 3 | ZWF-0,96/5 | Хлорид водорода | 55 | 0.5 | 11 | Воздушное охлаждение | 2000 × 1500 × 2000 | 1000 | |
| 4 | DFW-1. 13/0,3-34 | Флэш -пара | 75 | 0,03 ～ 3,4 | 18.5 | Воздушное охлаждение | 4500 × 3200 × 2150 | 5600 | |
| 5 | DFW-6,5/(0 ～ 0,5) -10 | Связанный газ | 50 ～ 100 | 1 | 75 | Воздушное охлаждение | 3500 × 2800 × 1850 | 4500 | |
| 6 | DFW-4.2/(0,2 ～ 1,5) -12 | Болотный | 260 ～ 540 | 1.2 | 55 | Воздушное охлаждение | 3500 × 3000 × 2000 | 5500 | |
| 7 | DW-2.45/(6 ～ 7) -100 | Угарный угарный газ | 900 | 10 | 160 | Смешанное охлаждение | 6500 × 3200 × 1700 | 10000 | |
| 8 | DW19.8/0,5-7,25 | Метиленхлорид | 3.5 | 0.725 | 160 | Смешанное охлаждение | 5200 × 3000 × 2350 | 8000 | |
| 9 | DW-8,6/(0 ～ 0,2) -8 | Хлорметан | 436 | 0.8 | 75 | Смешанное охлаждение | 3200 × 2400 × 1600 | 4500 | |
| 10 | DW-2,4/2,5-11 ч | Elium Recovery Ga | 450 | 1.1 | 37 | Смешанное охлаждение | 3000 × 2500 × 1800 | 3000 | |
| 11 | DW-14/(0 ～ 0,2) -25 | Сырье газ | 800 | 2.5 | 160 | Водяной охлаждение | 4800 × 3200 × 1915 | 10000 | |
| 12 | VW-8/18 | Винилиден фторид | 418 | 1.8 | 75 | Водяной охлаждение | 3700 × 2000 × 1700 | 4500 | |
| 13 | VWD-3,2/(0 ～ 0,2) -40 | Биогаз | 230 | 4.0 | 45 | Водяной охлаждение | 6000 × 2500 × 2650 | 8000 | |
| 14 | VW-9/6 | Этилхлорид | 470 | 0.6 | 55 | Водяной охлаждение | 2800 × 1720 × 1700 | 3500 | |
| 15 | DW-2,4/(18 ～ 25) -50 | Сырье газ | 2900 | 5.0 | 160 | Водяной охлаждение | 4300 × 3000 × 1540 | 4500 | |
| 16 | VW-5.6/(0 ～ 6) -6 | Изобутилен | 1650 | 0.6 | 45 | Водяной охлаждение | 2900 × 1900 × 1600 | 3500 | |
| 17 | VW-3.8/3,5 | Смешанные газы | 200 | 0.35 | 18.5 | Водяной охлаждение | 2200 × 1945 × 1600 | 2000 | |
| 18 | ZW-1,7/3,5 | Винилхлорид | 100 | 0.35 | 15 | Водяной охлаждение | 2700 × 1600 × 2068 | 2000 | |
| 19 | VW-0,85/(0 ～ 14) -40 | Хладагент | 300 | 4.0 | 55 | Водяной охлаждение | 4500 × 2300 × 1780 | 5500 | |
| 20 | DW-3,78/(8 ～ 13)-(16 ～ 24) | Аммиак | 2700 | 1,6 ～ 2,4 | 75 | Водяной охлаждение | 3200 × 2000 × 1700 | 3500 | |
| 21 | DW-5/7 | Хлорметан | 355 | 0.7 | 37 | Водяной охлаждение | 3500 × 2600 × 1700 | 4000 | |
| 22 | DW-9,2/3 | Основной газ | 653 | 0.3 | 45 | Водяной охлаждение | 3500 × 3200 × 1680 | 6800 | |
| 23 | DW- 16/(2,8 ～ 3.2) -7.6 | Углеродный газ | 3000 ～ 3400 | 0.76 | 132 | Водяной охлаждение | 4500 × 3400 × 2750 | 12000 | |
| 24 | DWD-2,9/20-50 | Узловой газ | 3334 | 2.0 ～ 5,0 | 185 | Водяной охлаждение | 6000 × 3500 × 3000 | 14000 | |
| 25 | DW-4/0,5-4 | -pentadiene, Nitroge | 300 | 0.4 | 30 | Водяной охлаждение | 3000 × 2800 × 1700 | 3500 | |
| 26 | DW-8,7/0,02-15 | Хвостовой газ | 500 | 1.5 | 90 | Водяной охлаждение | 4500 × 3000 × 1800 | 10000 | |
| 27 | DW-8,8/0,2-6 | Десорбционный газ | 450 | 0.6 | 75 | Водяной охлаждение | 4000 × 3000 × 2150 | 8000 | |
| 28 | DW-1,3/0,2-18 | Метафторээтилен | 80 | 1.8 | 18.5 | Водяной охлаждение | 3500 × 2500 × 1570 | 3500 | |
| 29 | DW-12.5/(0. 1 ～ 0. 15) -18 | uoromonochloroeth | 887 | 1.8 | 132 | Водяной охлаждение | 5500 × 3200 × 2500 | 14000 | |
| 30 | DW-2,9/5 | Газ | 206 | 0.5 | 22 | Водяной охлаждение | 3200 × 2800 × 1800 | 3000 | |
Проектный случай
 |  |  |
| Lanzhou Petrochemical Company 240000 Tonyear Ethylene Restoration - добавление проекта Butadiene и 1 -Butene разгрузки | Пекин Hongke Qingneng Technology Co., Ltd. Associated Gas Compressor для проекта Shanxi Yan'an 60000 M3 | Zazhuang CNG Compressor Project Chengdu Shenliang Technology Co., Ltd. |
It is specifically engineered for associated gas with a clear composition—including CH₄ 66.23%, C₂-C₁₀ hydrocarbons (such as ethane 13.05%, propane 9.78%), CO₂ 1.01%, and trace components like helium 0.044% and nitrogen 5.31%—making it suitable for compressing and transporting low-pressure associated gas in oilfield development, natural gas gathering systems, and Проекты по восстановлению энергии.
Компрессор имеет номинальную пропускную способность обработки 1370 нМ/ч, работает в диапазоне давления на входе 30 ~ 50 кПа. Эти параметры гарантируют, что он может эффективно удовлетворить спрос на сжатие газа, связанное с низким давлением и передачу среднего давления в сценариях производства нефтяных и газовых полевых мест.
Да. Оборудование, предоставленное поставщиком, должно соответствовать, но не ограничиваться соответствующими отраслевыми стандартами и спецификациями. За исключением тех, у кого есть указанные версии, все стандарты должны быть внедрены в соответствии с последним изданием, обеспечивая безопасность, надежность и соблюдение требований к промышленным операциям во время долгосрочного использования.
