Прецизионный промышленный водородный компрессор, конструкция поршня

Обзор

DW -6.8 (1,5-2,5) -33 водородного компрессора , изготовленный Bengbu United Compressor (ведущий производитель компрессоров в Китае), представляет собой высокоэффективное решение, разработанное для применения сжатия водорода. Разработанный с Advanced Engineering, этот компрессор выделяется в надежности, эффективности и адаптивности, что делает его идеальным для различных сценариев энергии водорода.

Ключевые технические характеристики включают в себя: среду водорода (100 моль%) , способность обработки 980 нМ/ч , 0,15 ~ 0,25 Работа с температурой в находе МПа . 25 ℃ , он питается на основном двигателе 132 кВт , общие размеры приблизительно 5500 × 3200 × 2400 мм и общий вес 9t.

Этот компрессор обнаруживает критическое использование при выработке водорода (системы топливных элементов), хранение энергии (хранение водорода высокого давления в цилиндрах или подземных резервуарах), систем отопления и транспортных средств водородных топливных элементов, где он сжимает водород к давлению, необходимым для топливных элементов, действуя в качестве основного компонента для работы транспортного средства. Его легкий дизайн и эффективная технология сжатия еще больше повышают его пригодность для мобильных и промышленных приложений.

Функции

Превосходная производительность

DW -6.8 (1,5-2,5) -33 водородный компрессор обеспечивает исключительную эффективность, обеспечивая оптимальное сжатие водорода с минимальной потерей энергии. Его высокий уровень автоматизации снижает ручное вмешательство, в то время как надежное строительство гарантирует сильную надежность даже при непрерывной работе. Эта производительность делает его лучшим выбором для проектов водородных энергетики с высокой потребностью.

Легкое обслуживание и эксплуатация

Компрессор, разработанный с меньшим количеством уязвимых деталей, сводит к минимуму затраты на простоя и ремонт. Он работает с низкой вибрацией и шумом, создавая более безопасную и удобную рабочую среду. Удобный дизайн упрощает ежедневную эксплуатацию и обслуживание, делая его доступным для технических команд с базовым обучением.

Интегрированная установка

Все основное и вспомогательное оборудование компрессора интегрированы в систему, установленную на занох, обеспечивая стабильную и надежную работу. Этот монтированный дизайн, установленные на скидке, оптимизирует транспортировку и установку на месте, сокращая время настройки и логистические задачи-доступные для проектов с жесткими сроками.

Запатентованная технология

При поддержке четырех проприетарных технологий компрессор соответствует строгим стандартам качества. Ключевые патенты включают:

· Защитный рукав поршневой стержней (ZL 2017 2 1907021.7)

· Устройство поддержки поршневого кольца (ZL 2018 2 0294776.2)

· Симметричный сбалансированный поршень диапазона компрессоров (ZL 2017 2 190177.0)

· Интегрированный двойной двойной отсек (ZL ​​2018 2 0294762.0)

Выделите преимущества

Обладает высокой эффективностью, надежностью и высокой степенью автоматизации;	Менее уязвимые детали, низкий вибрации, низкий уровень шума, легкая работа и обслуживание	Основное и вспомогательное оборудование компрессора установлено на салах, работающих гладко и надежно. Общая установка SLED удобна для транспортировки и установки компрессора	Все компоненты машины тщательно спроектированы

Патентные сертификаты

	По поршневой нити защитной рукав ZL 2017 2 1907021.7			Устройство поддержки кольца поршня ZL 2018 2 0294776.2
	Поршень диапазона ZL 2017 2 190177.0 для симметричных сбалансированных компрессоров			Интегрированный длинный короткий двойной отсек ZL 2018 2 0294762.0

Целая машина описание

Компрессор принимает D-тип (симметричный тип баланса), без масляного охлаждения, смазку без масла, поршневой поршневой тип, 2-й 3-ступенчатое сжатие, а весь блок поставляется модульным образом.

Колчачок компрессора изготовлен из серого чугуна и имеет четыре отверстия разных диаметров для установки горных горков, подшипников и подшипников. Нижняя часть картера может хранить смазочное масло для смазки компрессора; Верхняя поверхность картера имеет интерфейс для установки крышки топливного входа (дыхательный порт); Кроме того, на картере также есть запасные интерфейсы, такие как порт масляного стока, порт наблюдения масляного манометра, порт впрыска масла подшипника и установка температурного порта температуры масла. Слив масляного стока был подключен к внешней стороне отсека и оснащен ручным шаровым клапаном для разряда масла с картера.

Среднее тело компрессора представляет собой двойную структуру среднего тела, гарантирующая, что среднее пространство тела больше, чем один ход, предотвращая попадание компрессора масла в цилиндре из картера, что гарантирует, что компрессорное масло не загрязняет среду. Материалом компрессора цилиндра представляет собой серую чугунную/кованую сталь, и он принимает бесфактуческую конструкцию смазки, которая не требует смазки масла. Материалом головки цилиндра представляет собой серую чугунную/кованую сталь, а воздушные клапаны расположены аксиально на головке цилиндра.

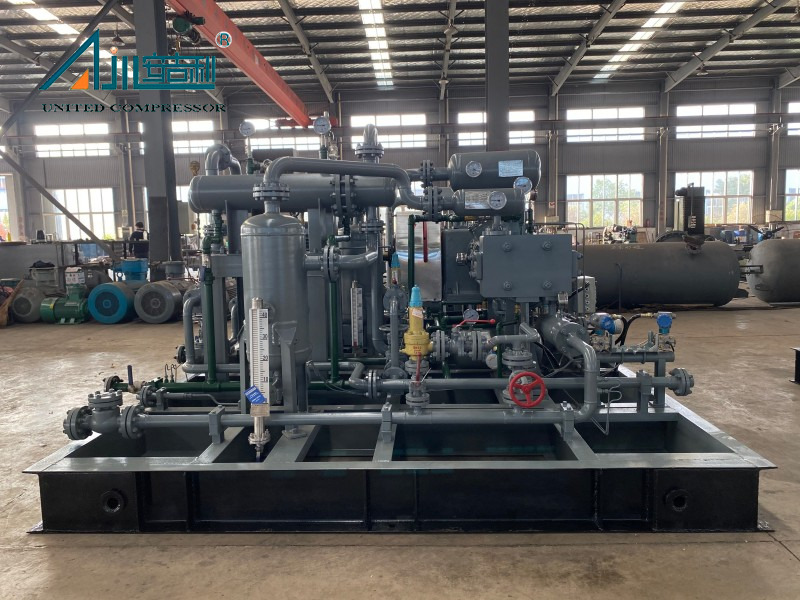

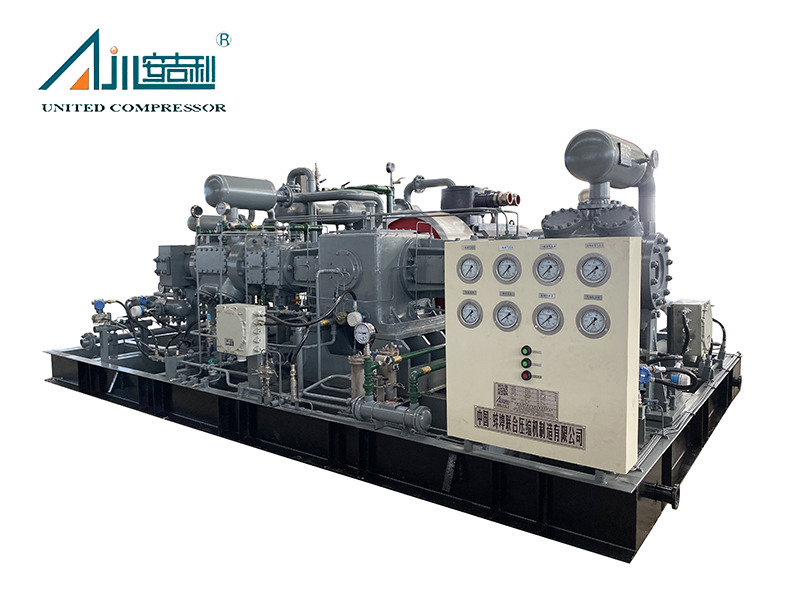

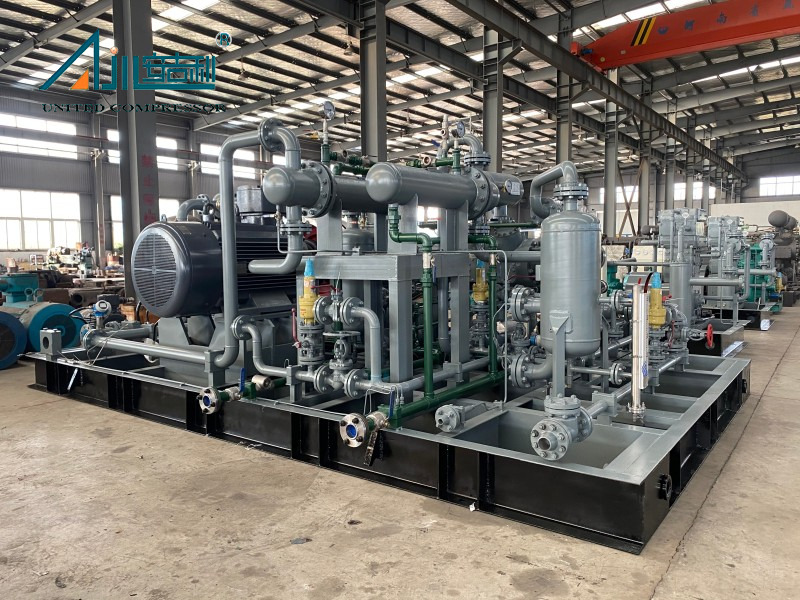

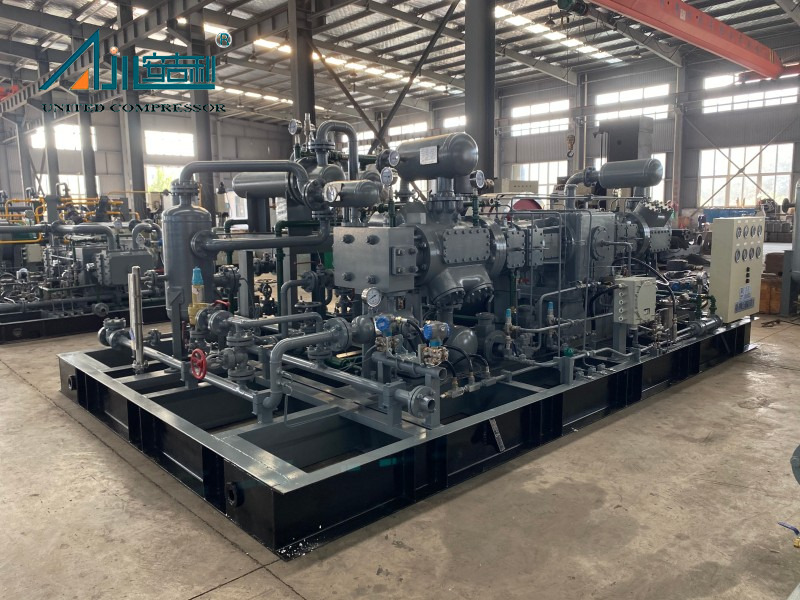

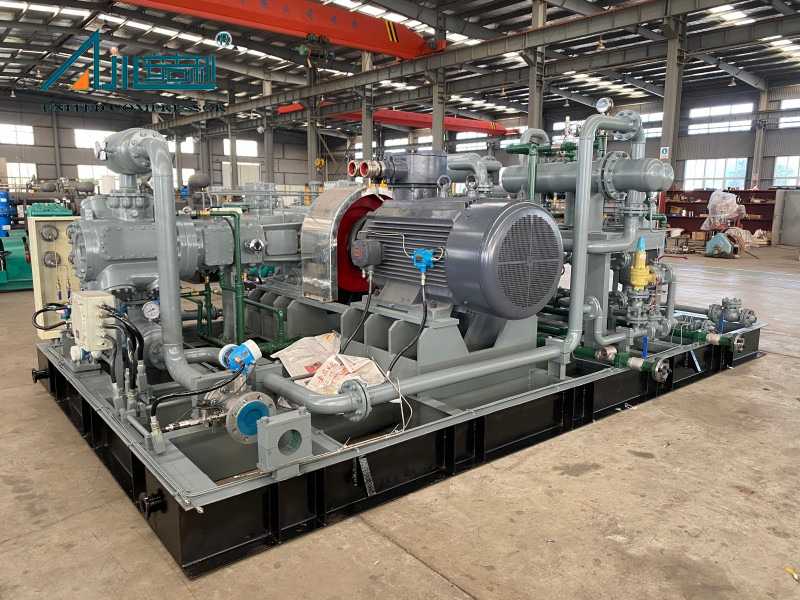

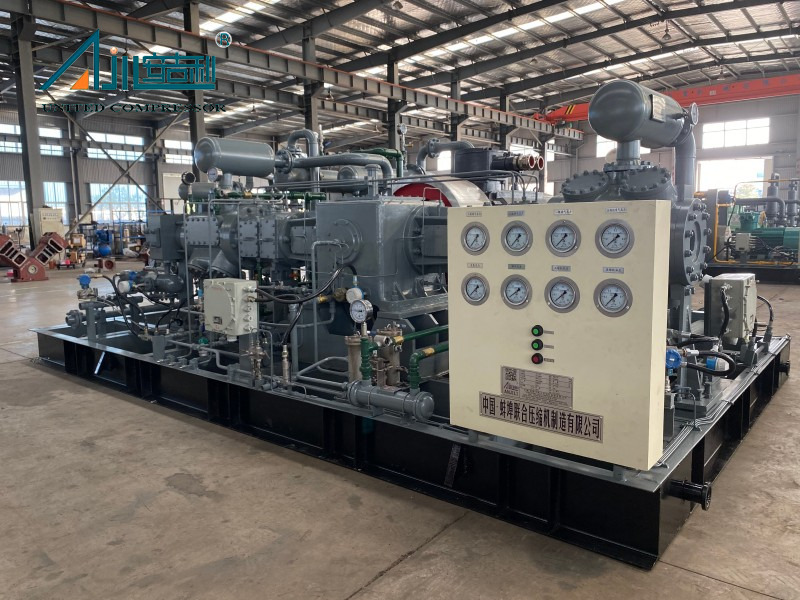

Компрессор на этой картинке-нестандартный продукт. Продукт предоставляет независимые решения, адаптированные к конкретным требованиям использования клиентов (скорость/чистота/чистота потока, среда использования, основные цели и конкретные требования клиентов), от проектирования до настройки продукта.

• Структурная форма:  D-тип/M-тип/S-тип/W-тип/V-тип/Z-тип

• Метод охлаждения:  охлаждение воды/воздушное охлаждение/смешанное охлаждение

• Форма установки:  фиксированная/мобильная/Pry монтированная/тип кабины

• Режим привода:  моторный привод/запуск двигателя дизельного топлива

• Транспорт: море/воздух/земля

• Упаковка:

  Металлическая каюта	Деревянная коробка	Звукоизоляционная кабина

Проектный случай

Lanzhou Petrochemical Company 240000 Tonyear Ethylene Restoration - добавление проекта Butadiene и 1 -Butene разгрузки	Alibek Oilfield на юге Казахстана	Закупка дегидратации молекулярного сита, регенерации и инъекционного устройства этиленгликоля, а также заново топливного газа в газовом поле Akimom

Технический параметр

---




Нет.	Модель		Середина	Скорость потока (нм3/ч)	Давление выхлопных газов (mpa.g)	Моторная мощность (кВт)	Метод охлаждения	Общие размеры (мм)	Веса (кг)
1	DW-1.6/(8 ～ 12) -120		Водород	800	12	160	Водяной охлаждение	5800 × 3000 × 2300	8500
2	DW-1.8/15-30		Водород	1500	3.0	75	Водяной охлаждение	3200 × 3000 × 1850	5800
3	DW-6.74 (3.3) /0,7 (5 ～ 12) -12		Водород	600	1.2	90	Водяной охлаждение	5000 × 3200 × 2100	8000
4	DW-17.9/(4 ～ 5) -6,5		Водород	1270	0.65	132	Водяной охлаждение	3500 × 3000 × 2300	8000
5	DW-1.8/15-30		Водород	1500	3.0	75	Водяной охлаждение	3200 × 3000 × 1850	5800
6	DW-9,55/0,03-16		Водород	515	1.6	90	Водяной охлаждение	3500 × 3200 × 2500	6500
7	DW-96,5/(15 ～ 23)-(21 ~ 29)		Водород	4500	2. 1 ～ 2.9	185	Водяной охлаждение	5000 × 3000 × 2500	12000
8	DW-48/(15 ～ 23)-(21 ~ 29)		Водород	2642 ～ 4500	2. 1 ～ 2.9	55	Водяной охлаждение	4000 × 2700 × 2300	6000
9	D-0.57/16-200		Водород	500	20	75	Водяной охлаждение	5800 × 3200 × 2350	9000
10	ZW-0. 18/15-22		Водород	150	2.2	11	Водяной охлаждение	2200 × 1600 × 1700	2000
11	ZW-0,82/(6 ～ 8) -20		Водород	300	2.0	22	Водяной охлаждение	2500 × 1500 × 1750	2000
12	W-3/0,1-150		Водород	212	15	55	Водяной охлаждение	6000 × 2700 × 2100	15000
13	MW-7.7/9.8-40		Водород	4200	4.0	355	Водяной охлаждение	7500 × 3600 × 2000	22000
14	MW-255.2/(1,5 ～ 1,7) -10		Водород	3300	1.0	315	Водяной охлаждение	8000 × 3000 × 2200	20000
15	PW-0.6/(10 ～ 15) -30		Водород	0 ~ 560	3.0	30	Смешанное охлаждение	2200 × 1800 × 1600	1800
16	PW-137/17-25		Водород	820	2.5	30	Смешанное охлаждение	4000 × 2700 × 2300	6000
17	D-0.26/(28 ～ 31) -150		Водород	400	15	45	Смешанное охлаждение	3800 × 3200 × 1950	4800
18	PW-137/17-25		Водород	820	2.5	30	Смешанное охлаждение	4000 × 2700 × 2300	6000
19	VW-14.3/7		Водород	750	0.7	110	Смешанное охлаждение	4800 × 2250 × 2100	8000
20	DW-7.6/(4 ～ 5,7) -6,5		Водород	2000	0.65	55	Смешанное охлаждение	3500 × 3000 × 2300	6000




Проектный случай

---

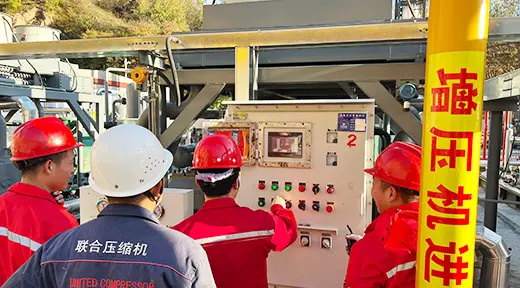

Lanzhou Petrochemical Company 240000 Tonyear Ethylene Restoration - добавление проекта Butadiene и 1 -Butene разгрузки	Zazhuang CNG Compressor Project Chengdu Shenliang Technology Co., Ltd.	Пекин Hongke Qingneng Technology Co., Ltd. Associated Gas Compressor для проекта Shanxi Yan'an 60000 M3

Часто задаваемые вопросы

Какова структурная конструкция DW-6.8 (1,5-2,5) -33-водородного компрессора?

Компрессор принимает структуру D-типа (симметричный баланс), включающий водяной охлаждение, без масла смазки и поршневой конструкции поршня с 2 рядами и 3 этапами сжатия. Он поставляется в качестве модульной единицы для легкой интеграции. Критические компоненты, такие как картер (серого чугуна) и цилиндр (серая чугуна/кованая сталь), разработаны для предотвращения загрязнения маслом водорода, обеспечивая чистоту средней.

Можно ли настроить компрессор для конкретных потребностей?

Да. Bengbu United Compressor предлагает индивидуальные решения на основе требований клиентов, включая скорость потока, чистоту, давление, эксплуатационную среду и предполагаемое использование. Настраиваемые параметры покрывают структурные формы (D/м/с/w/v/z-тип), методы охлаждения (вода/воздух/смешанное охлаждение), типы установки (фиксированный/мобильный/скидный/салонный тип) и режимы привода (двигатель Motor/Diesel).

Какой метод охлаждения использует компрессор?

DW -6.8 (1,5-2,5) -33 водородной компрессор в качестве стандарта использует водяное охлаждение, обеспечивающее эффективное теплозное рассеяние во время операции высокого давления. Для специальных среде смешанное охлаждение (вода + воздух) может быть настроено для удовлетворения уникальных потребностей в контроле температуры.
