Компактный поршневой компрессор водорода для технологических систем

Обзор

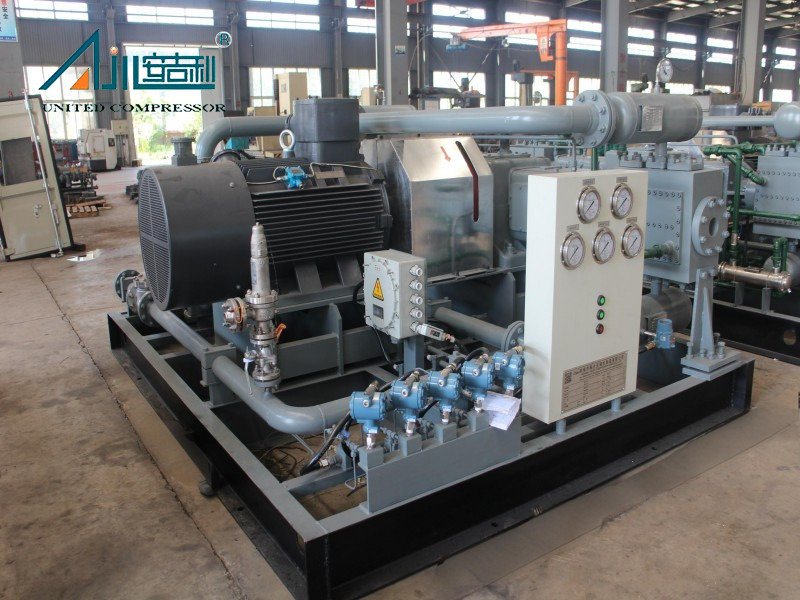

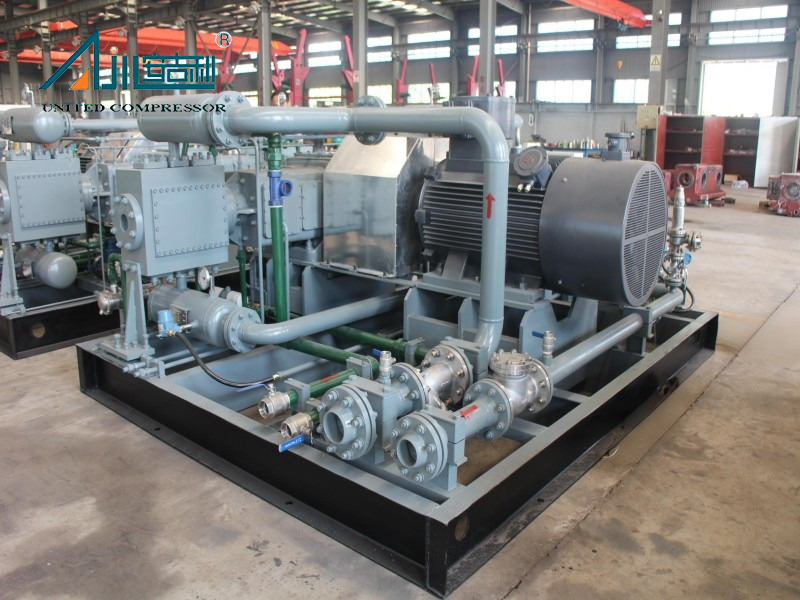

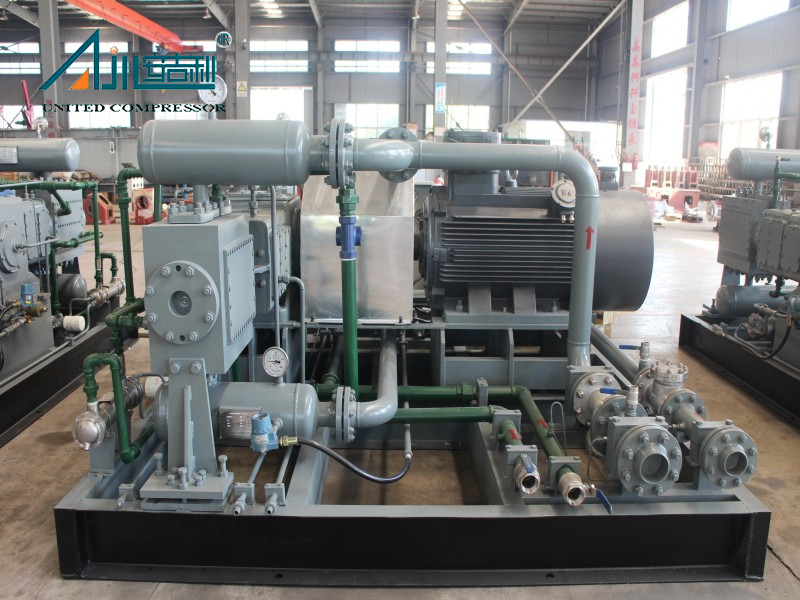

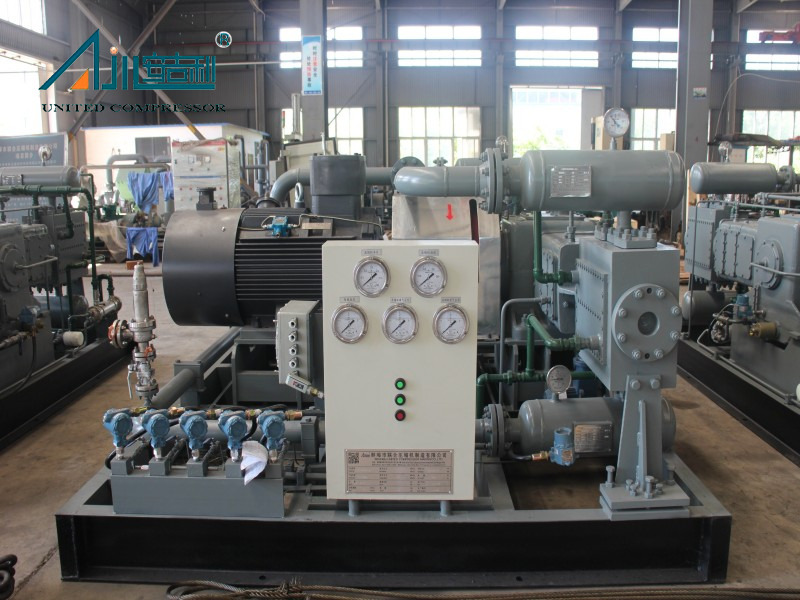

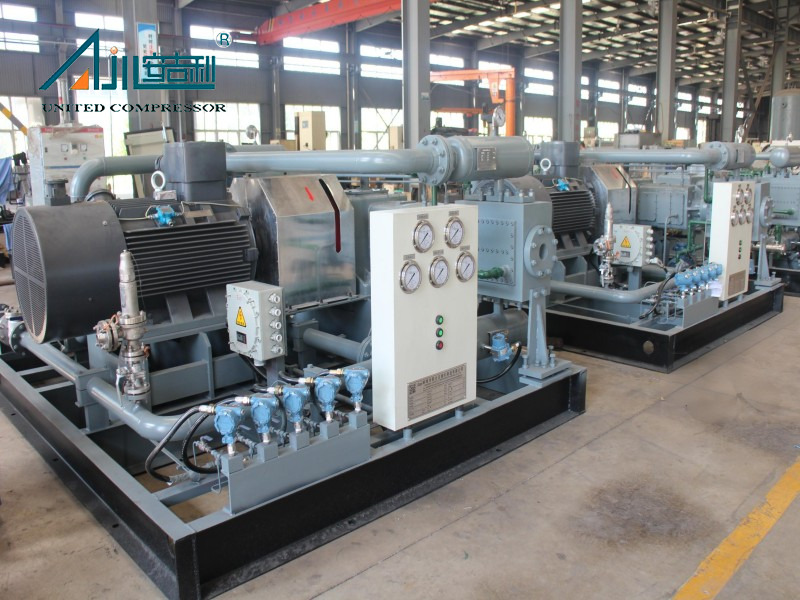

Водородный компрессор DW -3.4 / 23-28 , изготовленный Bengbu United Compressor (ведущий производитель в Китае), разработан для удовлетворения требовательных потребностей обработки, хранения и использования водорода. Разработанный в виде D-типа (симметричный сбалансированный), не смазываемый нефть, не смазываемый поршневым поршневым поршневым компрессором, он оснащен 2-ступенчатым 3-ступенчатым сжатием и модульной подачей, обеспечивая бесшовную интеграцию в различные промышленные установки.

Этот высокопроизводительный компрессор обрабатывает средний состав из 99% водорода с микроэлементами жирных кислот , что делает его идеальным для чистого водорода. Ключевые эксплуатационные параметры включают в себя пропускную способность обработки 65,3 нМ/мин , давления на входе 2,3 МПа. , Температура на входе 70 ℃ , и давление разгрузки 2,8 млн. МПа . С общими размерами приблизительно 3200 × 3000 × 1850 мм и весом ~ 5,8 т , это уравновешивает надежные производительность с помощью управляемых требований к установке.

Этот компрессор, широко применяемый в выработке энергии водорода, хранении энергии, системах отопления и транспортных средствах топливных элементов, играет важную роль в сжатии водорода к высоким давлениям для операций топливных элементов, его хранения в цилиндрах высокого давления или подземных резервуарах и обеспечении эффективной доставки водорода в системах отопления. Его адаптивность также распространяется на пользовательские сценарии, поддерживая отрасли от возобновляемых источников энергии до транспорта.

Функции

Высокая эффективность и надежность

Компрессор водорода DW -3.4 / 23-28 может похвастаться высокими уровнями автоматизации и исключительной надежностью, минимизируя время простоя в непрерывных операциях. Его беспроводная конструкция смазки гарантирует, что сжатый водород остается незагрязненным, что является важной особенностью для применений, требующих высокой чистоты, таких как топливные элементы. Картер, изготовленный из серого чугуна, интегрирует хранение смазочных материалов и множественные функциональные порты (дренаж масла, измерение температуры), повышая эксплуатационную стабильность.

Низкое обслуживание и удобный дизайн

Компрессор, оснащенный меньшим уязвимым частями, снижает частоту обслуживания и затраты. Его низкие уровни вибрации и шума создают более безопасную, более удобную рабочую среду. Основные и вспомогательные компоненты монтируются на занос, упрощая транспортировку и установку на месте-преимущество для проектов с жесткими сроками или удаленными местами.

Усовершенствованная структурная инженерия

Обладая двойной промежуточной структурой тела, компрессор предотвращает мигрирование нефти из картера на цилиндр, защищая чистоту среды. Цилиндры и головки цилиндров, изготовленные из серого чугуна или кованой стали, принимают осевое клапан для эффективного потока газа. Эта конструкция в сочетании с такими патентами, как защитный рукав для поршней стержней (ZL 2017 2 1907021.7) и интегрированное двойное двойное отсечение (ZL 2018 2 0294762.0) , не затрагивает свою инновационную инженерию.

Возможности настройки

Помимо стандартных спецификаций, компрессор предлагает индивидуальные решения на основе потребностей клиента, включая скорость потока, чистоту, давление, рабочую среду и конкретные варианты использования. Он поддерживает различные структурные формы (D-тип, M-тип, S-тип и т. Д.), Методы охлаждения (с водяным охлаждением, воздушное охлаждение, смешанное охлаждение) и типы установки (фиксированные, мобильные, установленные на скоплении, салона), обеспечивая совместимость с различными промышленными требованиями.

Выделите преимущества

Обладает высокой эффективностью, надежностью и высокой степенью автоматизации;	Менее уязвимые детали, низкий вибрации, низкий уровень шума, легкая работа и обслуживание	Основное и вспомогательное оборудование компрессора установлено на салах, работающих гладко и надежно. Общая установка SLED удобна для транспортировки и установки компрессора	Все компоненты машины тщательно спроектированы

Патентные сертификаты

	По поршневой нити защитной рукав ZL 2017 2 1907021.7			Устройство поддержки кольца поршня ZL 2018 2 0294776.2
	Поршень диапазона ZL 2017 2 190177.0 для симметричных сбалансированных компрессоров			Интегрированный длинный короткий двойной отсек ZL 2018 2 0294762.0

Целая машина описание

Компрессор принимает D-тип (симметричный тип баланса), без масляного охлаждения, смазку без масла, поршневой поршневой тип, 2-й 3-ступенчатое сжатие, а весь блок поставляется модульным образом.

Колчачок компрессора изготовлен из серого чугуна и имеет четыре отверстия разных диаметров для установки горных горков, подшипников и подшипников. Нижняя часть картера может хранить смазочное масло для смазки компрессора; Верхняя поверхность картера имеет интерфейс для установки крышки топливного входа (дыхательный порт); Кроме того, на картере также есть запасные интерфейсы, такие как порт масляного стока, порт наблюдения масляного манометра, порт впрыска масла подшипника и установка температурного порта температуры масла. Слив масляного стока был подключен к внешней стороне отсека и оснащен ручным шаровым клапаном для разряда масла с картера.

Среднее тело компрессора представляет собой двойную структуру среднего тела, гарантирующая, что среднее пространство тела больше, чем один ход, предотвращая попадание компрессора масла в цилиндре из картера, что гарантирует, что компрессорное масло не загрязняет среду. Материалом компрессора цилиндра представляет собой серую чугунную/кованую сталь, и он принимает бесфактуческую конструкцию смазки, которая не требует смазки масла. Материалом головки цилиндра представляет собой серую чугунную/кованую сталь, а воздушные клапаны расположены аксиально на головке цилиндра.

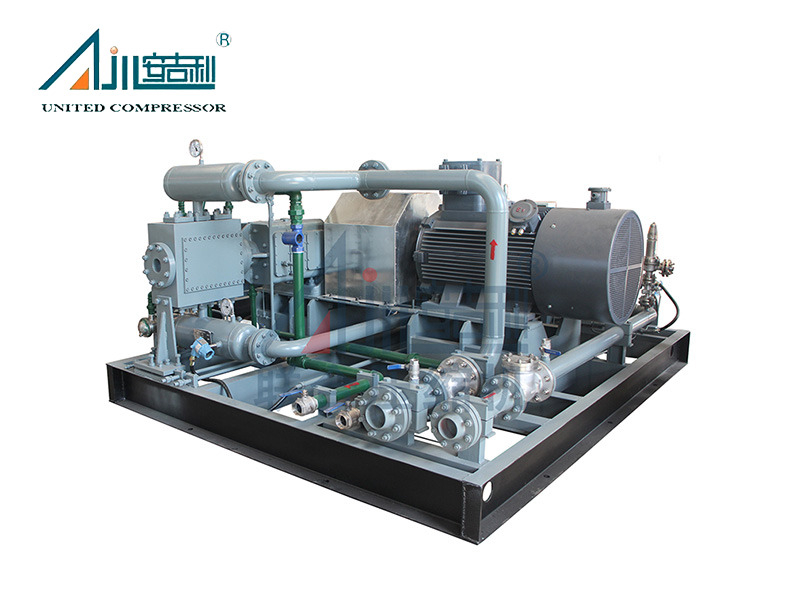

Компрессор на этой картинке-нестандартный продукт. Продукт предоставляет независимые решения, адаптированные к конкретным требованиям использования клиентов (скорость/чистота/чистота потока, среда использования, основные цели и конкретные требования клиентов), от проектирования до настройки продукта.

• Структурная форма:  D-тип/M-тип/S-тип/W-тип/V-тип/Z-тип

• Метод охлаждения:  охлаждение воды/воздушное охлаждение/смешанное охлаждение

• Форма установки:  фиксированная/мобильная/Pry монтированная/тип кабины

• Режим привода:  моторный привод/запуск двигателя дизельного топлива

• Транспорт: море/воздух/земля

• Упаковка:

  Металлическая каюта	Деревянная коробка	Звукоизоляционная кабина

Технический параметр

Нет.	Модель		Середина	Скорость потока (нм3/ч)	Давление выхлопных газов (mpa.g)	Моторная мощность (кВт)	Метод охлаждения	Общие размеры (мм)	Веса (кг)
1	DW-1.6/(8 ～ 12) -120		Водород	800	12	160	Водяной охлаждение	5800 × 3000 × 2300	8500
2	DW-1.8/15-30		Водород	1500	3.0	75	Водяной охлаждение	3200 × 3000 × 1850	5800
3	DW-6.74 (3.3) /0,7 (5 ～ 12) -12		Водород	600	1.2	90	Водяной охлаждение	5000 × 3200 × 2100	8000
4	DW-17.9/(4 ～ 5) -6,5		Водород	1270	0.65	132	Водяной охлаждение	3500 × 3000 × 2300	8000
5	DW-1.8/15-30		Водород	1500	3.0	75	Водяной охлаждение	3200 × 3000 × 1850	5800
6	DW-9,55/0,03-16		Водород	515	1.6	90	Водяной охлаждение	3500 × 3200 × 2500	6500
7	DW-96,5/(15 ～ 23)-(21 ~ 29)		Водород	4500	2. 1 ～ 2.9	185	Водяной охлаждение	5000 × 3000 × 2500	12000
8	DW-48/(15 ～ 23)-(21 ~ 29)		Водород	2642 ～ 4500	2. 1 ～ 2.9	55	Водяной охлаждение	4000 × 2700 × 2300	6000
9	D-0.57/16-200		Водород	500	20	75	Водяной охлаждение	5800 × 3200 × 2350	9000
10	ZW-0. 18/15-22		Водород	150	2.2	11	Водяной охлаждение	2200 × 1600 × 1700	2000
11	ZW-0,82/(6 ～ 8) -20		Водород	300	2.0	22	Водяной охлаждение	2500 × 1500 × 1750	2000
12	W-3/0,1-150		Водород	212	15	55	Водяной охлаждение	6000 × 2700 × 2100	15000
13	MW-7.7/9.8-40		Водород	4200	4.0	355	Водяной охлаждение	7500 × 3600 × 2000	22000
14	MW-255.2/(1,5 ～ 1,7) -10		Водород	3300	1.0	315	Водяной охлаждение	8000 × 3000 × 2200	20000
15	PW-0.6/(10 ～ 15) -30		Водород	0 ~ 560	3.0	30	Смешанное охлаждение	2200 × 1800 × 1600	1800
16	PW-137/17-25		Водород	820	2.5	30	Смешанное охлаждение	4000 × 2700 × 2300	6000
17	D-0.26/(28 ～ 31) -150		Водород	400	15	45	Смешанное охлаждение	3800 × 3200 × 1950	4800
18	PW-137/17-25		Водород	820	2.5	30	Смешанное охлаждение	4000 × 2700 × 2300	6000
19	VW-14.3/7		Водород	750	0.7	110	Смешанное охлаждение	4800 × 2250 × 2100	8000
20	DW-7.6/(4 ～ 5,7) -6,5		Водород	2000	0.65	55	Смешанное охлаждение	3500 × 3000 × 2300	6000

Проектный случай

Закупка дегидратации молекулярного сита, регенерации и инъекционного устройства этиленгликоля, а также заново топливного газа в газовом поле Akimom	Zazhuang CNG Compressor Project Chengdu Shenliang Technology Co., Ltd.	Ningxia Zhongneng Новые материалы инженерии

Часто задаваемые вопросы

Какие отрасли могут извлечь выгоду из водородного компрессора DW-3.4 / 23-28?

Этот компрессор широко используется в выработке водорода (сжатие водорода для производства электроэнергии топливных элементов), хранение энергии (хранение водорода высокого давления для стабилизации сетки), систем нагрева (доставка водорода при необходимых давлениях) и транспортных средств топливных элементов (поставка сжатого водорода в борту топливных элементов). Он также обслуживает проекты возобновляемой энергии и промышленные линии обработки водорода.

Что делает беспроблемный дизайн смазки важной?

Бесслова смазка не обеспечивает загрязнения компрессора масла водородной среды, которая жизненно важна для поддержания 99%+ чистоты водорода -строгое потребность в топливных элементах, полупроводниковых производства и других применений высокой чистоты. Эта конструкция устраняет необходимость в системах разделения нефти, снижая операционную сложность и затраты.

Можно ли настроить компрессор для конкретных проектов?

Да. Bengbu United Compressor обеспечивает сквозную настройку, от проектирования до производства, основываясь на требованиях клиентов, таких как скорость потока (до 4500 Нм/ч для связанных моделей) , давление (в диапазоне от 0,65 МПа до 20 МПа) , рабочая температура и условия окружающей среды. Варианты включают в себя различные методы охлаждения, структурные формы и упаковку (металлические каюты, звукоизоляционные каюты), чтобы соответствовать уникальным потребностям проекта.
