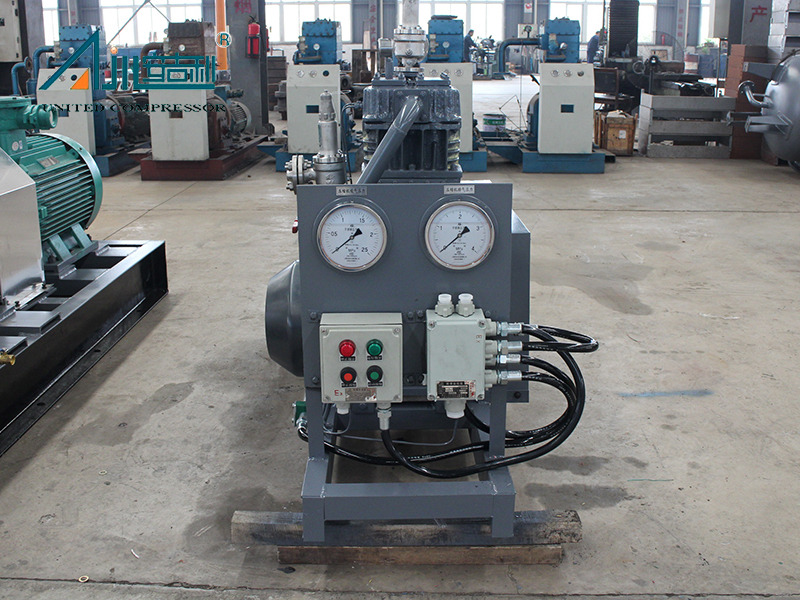

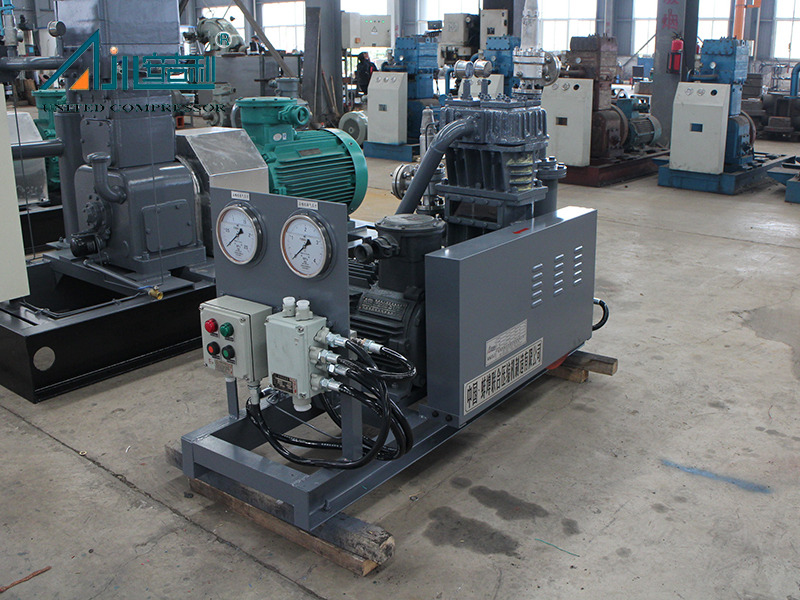

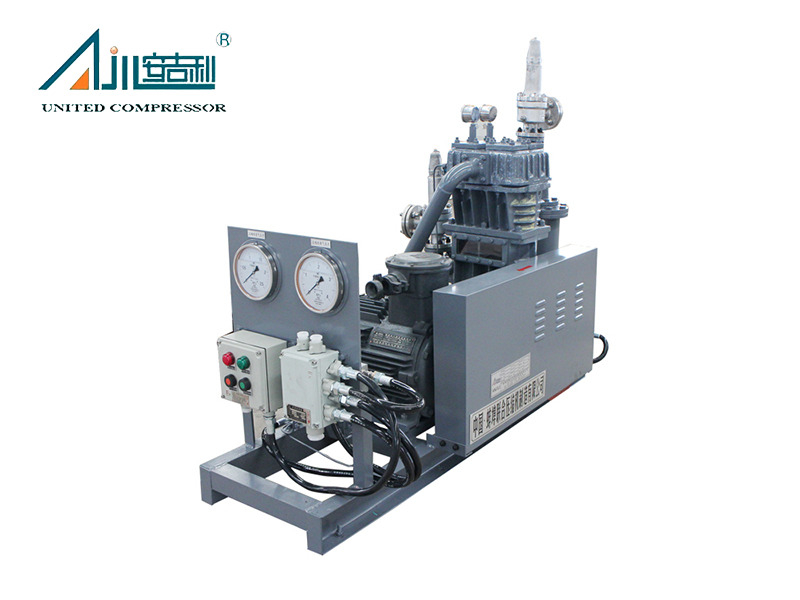

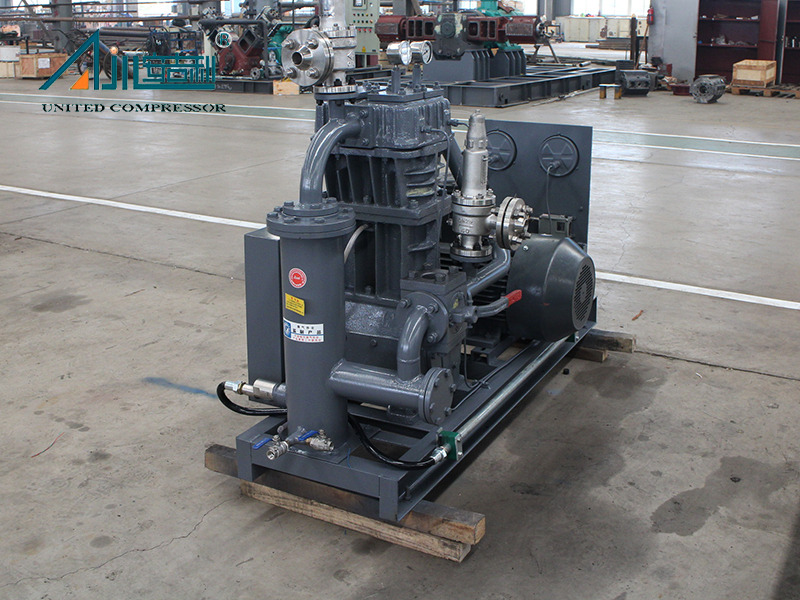

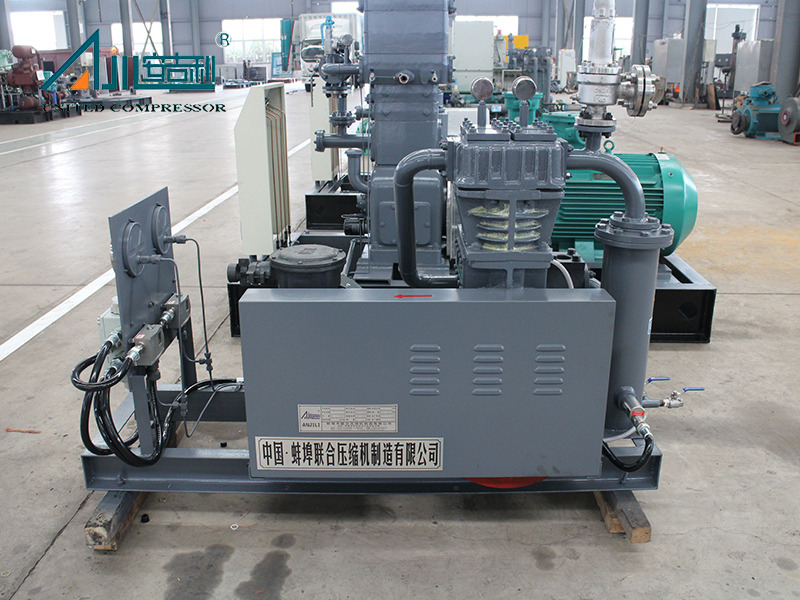

Сжиженный газовый компрессор ZW -1.0 / 16-24 , изготовленный Bengbu United Compressor, представляет собой высокопроизводительное промышленное оборудование, предназначенное для эффективной обработки летучих веществ с низким закупором. Будучи ведущим сжиженным газовым компрессором на рынке, он превосходен в приложениях, начиная от городского строительства и обработки нефти до обороны, добычи угля, химического машиностроения, металлургии и сжиженных газовых станций.
Этот компрессор специфически оптимизирован для аммиачного газа (со средним составом в мол.%), Обладает пропускной способностью 1,0 м³/мин - создавая его идеальное как для перевозки жидкости, так и для остаточного газа, таких как пропан, бутан и бутан. Его варианты модели также могут обрабатывать пропилен и жидкий аммиак, предлагая универсальность в разных промышленных потребностях.
Ключевые эксплуатационные параметры обеспечивают надежность: он работает с давлением впускного отверстия 1,6 млн. МПа. И температурой входа ≤40 ℃ , при при этом давление выхлопных газов составляет 2,4 млн . Основанный на основном двигателе 18,5 кВт , он уравновешивает мощность и эффективность, с компактными общими размерами ~ 1300 × 800 × 1050 мм и весом целой машины ~ 500 кг для легкой установки в различных настройках.
Компрессор ZW-1.0 / 16-24, разработанный для пиковой производительности, сочетает в себе высокую эффективность с надежной надежностью. Его дизайн сводит к минимуму потерю энергии, обеспечивая постоянную работу даже в требовании промышленных сред. Система автоматизации уменьшает ручное вмешательство, снижая риск ошибки человеческой ошибки и повышая долгосрочную стабильность.
С меньшим количеством уязвимых частей этот компрессор требует минимального содержания, сокращения эксплуатационных расходов. Его низкие уровни вибрации и шума (достигаемые с помощью точной инженерии) создают более безопасную, более удобную рабочую среду. Операторы получают выгоду от интуитивного контроля, что делает эксплуатацию и техническое обслуживание простым - даже для команд с базовым техническим обучением.
Основные и вспомогательные компоненты полностью интегрированы в конструкцию, установленную на закидках, обеспечивая плавную стабильную работу. Этот дизайн упрощает транспортировку и установку на месте, сокращая время настройки и затраты на рабочую силу. Будь то фиксированные объекты или мобильные приложения, конфигурация, установленная на закидках, плавно адаптируется к различным условиям труда.
Компрессор, Картер, изготовленный из серого чугуна, хранит смазочное масло и включает в себя необходимые интерфейсы для дренажа масла, мониторинга температуры и технического обслуживания. построенный со структурой D-типа (симметричный баланс) , использует технологию смазки без масла, без масла и поршневой конструкции поршня с 2-й 3-ступенчатым сжатием.
Область применения
Продукт широко используется в городском строительстве, нефти, национальной обороне, угле, геологии, химической промышленности, металлургии, производстве машин, медицине, сжиженных газовых станциях и других отделениях. Кроме того, он подходит для транспортировки жидкости и остаточного газа в восстановлении низкого кипения и летучих веществ, таких как пропан, бутан и бутан. Его варианты продуктов могут быть использованы для транспортировки жидкости и восстановления газа пропилена, жидкого аммиака и т. Д.
Выделите преимущества
 |  |  |  |
| Обладает высокой эффективностью, надежностью и высокой степенью автоматизации; | Менее уязвимые детали, низкий вибрации, низкий уровень шума, легкая работа и обслуживание | Основное и вспомогательное оборудование компрессора установлено на салах, работающих гладко и надежно. Общая установка SLED удобна для транспортировки и установки компрессора | Все компоненты машины тщательно спроектированы |
Патентные сертификаты
 | По поршневой нити защитной рукав ZL 2017 2 1907021.7 | | Устройство поддержки кольца поршня ZL 2018 2 0294776.2 | |
| Поршень диапазона ZL 2017 2 190177.0 для симметричных сбалансированных компрессоров | | Интегрированный длинный короткий двойной отсек ZL 2018 2 0294762.0 |
Целая машина описание
Компрессор принимает D-тип (симметричный тип баланса), без масляного охлаждения, смазку без масла, поршневой поршневой тип, 2-й 3-ступенчатое сжатие, а весь блок поставляется модульным образом.
Колчачок компрессора изготовлен из серого чугуна и имеет четыре отверстия разных диаметров для установки горных горков, подшипников и подшипников. Нижняя часть картера может хранить смазочное масло для смазки компрессора; Верхняя поверхность картера имеет интерфейс для установки крышки топливного входа (дыхательный порт); Кроме того, на картере также есть запасные интерфейсы, такие как порт масляного стока, порт наблюдения масляного манометра, порт впрыска масла подшипника и установка температурного порта температуры масла. Слив масляного стока был подключен к внешней стороне отсека и оснащен ручным шаровым клапаном для разряда масла с картера.
Среднее тело компрессора представляет собой двойную структуру среднего тела, гарантирующая, что среднее пространство тела больше, чем один ход, предотвращая попадание компрессора масла в цилиндре из картера, что гарантирует, что компрессорное масло не загрязняет среду. Материалом компрессора цилиндра представляет собой серую чугунную/кованую сталь, и он принимает бесфактуческую конструкцию смазки, которая не требует смазки масла. Материалом головки цилиндра представляет собой серую чугунную/кованую сталь, а воздушные клапаны расположены аксиально на головке цилиндра.
 |  |
Компрессор на этой картинке-нестандартный продукт. Продукт предоставляет независимые решения, адаптированные к конкретным требованиям использования клиентов (скорость/чистота/чистота потока, среда использования, основные цели и конкретные требования клиентов), от проектирования до настройки продукта.
Структурная форма: D-тип/M-тип/S-тип/W-тип/V-тип/Z-тип
Метод охлаждения: охлаждение воды/воздушное охлаждение/смешанное охлаждение
Форма установки: фиксированная/мобильная/Pry монтированная/тип кабины
Режим привода: моторный привод/запуск двигателя дизельного топлива
Транспорт: море/воздух/земля
Упаковка:
 |  |  |
| Металлическая каюта | Деревянная коробка | Звукоизоляционная кабина |
Проектный случай
 |  |  |
| Lanzhou Petrochemical Company 240000 Tonyear Ethylene Restoration - добавление проекта Butadiene и 1 -Butene разгрузки | Alibek Oilfield на юге Казахстана | Закупка дегидратации молекулярного сита, регенерации и инъекционного устройства этиленгликоля, а также заново топливного газа в газовом поле Akimom |
Технический параметр
| Нет. | Модель | Середина | Скорость потока (нм3/ч) | Давление выхлопных газов MPA (G) |  Моторная мощность (кВт) | Олинг Мет | Общие размеры (мм) | Веса (кг) | |
| 1 | ZW-0,8/(4,5 ～ 15)-(12,5 ～ 23) | Промышленный аммиак | 0.8 | 1,25 ～ 2,3 | 15 | Воздушное охлаждение | 1650 × 650 × 1050 | 550 | |
| 2 | ZW-0,8/10-16 | Изобутан | 0.8 | 1.6 | 11 | Воздушное охлаждение | 1650 × 650 × 1150 | 450 | |
| 3 | ZW-0,8/10-16 | Сжиженный газ | 0.8 | 1.6 | 11 | Воздушное охлаждение | 1750 × 900 × 1250 | 1200 | |
| 4 | ZW-0,8/16-24 | Аммиак газ | 0.8 | 2.4 | 15 | Воздушное охлаждение | 1800 × 950 × 1250 | 1300 | |
| 5 | ZW-1.0/(1 ～ 10)-(5 ～ 14) | Метиленхлорид | 1.0 | 0,5 ～ 1,4 | 15 | Воздушное охлаждение | 1700 × 850 × 1050 | 600 | |
| 6 | ZW-1.0/(1 ～ 6)-(4 ～ 9) | Диметиламин | 1.0 | 0,4 ～ 0,9 | 15 | Воздушное охлаждение | 1700 × 850 × 1050 | 600 | |
| 7 | ZW-1. 1/10-15 | Аммиак газ | 1.1 | 1.5 | 15 | Воздушное охлаждение | 1700 × 850 × 1100 | 700 | |
| 8 | ZW-1. 1/10-16 | Сжиженный газ | 1.1 | 1.6 | 15 | Воздушное охлаждение | 1800 × 950 × 1250 | 1300 | |
| 9 | ZW-1. 1/16-24 | Аммиак газ | 1.1 | 2.4 | 22 | Воздушное охлаждение | 1650 × 850 × 1050 | 750 | |
| 10 | ZW-1. 1/16-24 | Аммиак газ | 1.1 | 2.4 | 22 | Воздушное охлаждение | 1850 × 950 × 1300 | 1400 | |
| 11 | ZW-1,5/10-16 | Сжиженный газ | 1.5 | 1.6 | 22 | Воздушное охлаждение | 1850 × 950 × 1300 | 1400 | |
| 12 | ZW-1,5/16-24 | Аммиак газ | 1.5 | 2.4 | 30 | Воздушное охлаждение | 1900 × 980 × 1300 | 1500 | |
| 13 | ZW-2.0/10-16 | Изобутилен | 2.0 | 1.6 | 36 | Воздушное охлаждение | 1900 × 900 × 1200 | 900 | |
| 14 | ZW-3.0/10-16 | Сжиженный газ | 3.0 | 1.6 | 45 | Воздушное охлаждение | 2200 × 1400 × 1750 | 2000 | |
| 15 | DW-3.0/10-15 | Аммиак газ | 3.0 | 1 ～ 1,5 | 45 | Водяной кул | D3200 × 2200 × 1700 | 3500 | |
| 16 | PW-2,2/(3,98 ～ 14,6)-(7,5 ～ 18. 1) | Аммиак газ | 2.2 | 0,75 ～ 1,8 | 30 | Водяной охлаждение | 2300 × 1500 × 1800 | 2500 | |
| 17 | VW-6.0/10-16 | Сжиженный газ | 6.0 | 1.6 | 75 | Водяной кул | D 2800 × 1700 × 1700 | 3000 | |
| 18 | VW-8.0/10-16 | Сжиженный газ | 8.0 | 1.6 | 110 | Водяной кул | D 2800 × 1800 × 1800 | 4500 | |
| 19 | ZW-0,5/(3,5 ～ 5,8)-(7,2 ～ 9,5) | Метиламин | 0.5 | 0,72 ～ 0,95 | 7.5 | Водяной охлаждение | 1650 × 700 × 1100 | 700 | |
| 20 | ZW-0,8/(0 ～ 3,5)-(3 ～ 6,5) | Винилхлорид | 0.8 | 0,3 ～ 0,65 | 11 | Водяной охлаждение | 1650 × 650 × 1150 | 650 | |
| 21 | ZW-0,8/(2 ～ 15) -20 | Пропан | 0.8 | 2.0 | 22 | Водяной кул | D 3000 × 1800 × 2400 | 3500 | |
| 22 | ZW-0,8/3-8 | н-бутан | 0.8 | 0,3 ～ 0,8 | 11 | Водяной охлаждение | 1650 × 850 × 1050 | 600 | |
| 23 | ZW-1.0/3-6 | Пентатан | 1.0 | 0,3 ～ 0,6 | 11 | Водяной охлаждение | 1700 × 850 × 1050 | 650 | |
| 24 | ZW-1. 1/10-16 | Пропан | 1.1 | 1.6 | 18.5 | Водяной охлаждение | 1700 × 650 × 1100 | 600 | |
| 25 | ZW-1. 1/7-14 | Пропан | 1.1 | 0,7 ～ 1,4 | 15 | Водяной охлаждение | 1700 × 650 × 1100 | 600 | |
| 26 | ZW-1,5/10-16 | Пропилен | 1.5 | 11.6 | 22 | Водяной кул | D 2200 × 1600 × 1600 | 1500 | |
| 27 | ZW-1,5/16-24 | Пропилен | 1.5 | 2.4 | 30 | Водяной кул | D 2300 × 1600 × 1650 | 1500 | |
| 28 | ZW-2.0/10-16 | Сжиженный газ | 2.0 | 1.6 | 30 | Водяной охлаждение | 1900 × 980 × 1300 | 1500 | |
| 29 | ZW-2.0/16-24 | Сжиженный газ | 2.0 | 2.4 | 37 | Водяной охлаждение | 1900 × 100 × 1350 | 1600 | |
| 30 | ZW-3.0/7-12 | Сжиженный газ | 3.0 | 1.2 | 45 | Водяной кул | D 2200 × 1000 × 1200 | 1600 | |
Проектный случай
 |  |  |

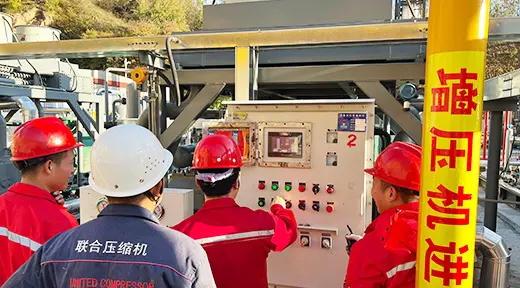

| Закупка дегидратации молекулярного сита, регенерации и инъекционного устройства этиленгликоля, а также заново топливного газа в газовом поле Akimom | Lanzhou Petrochemical Company 240000 Tonyear Ethylene Restoration - добавление проекта Butadiene и 1 -Butene разгрузки | Пекин Hongke Qingneng Technology Co., Ltd. Associated Gas Compressor для проекта Shanxi Yan'an 60000 M3 |
В первую очередь предназначенные для газа аммиака , он эффективно обрабатывает транспортировку жидкости и остаточное извлечение газа плотных веществ, таких как пропан, бутан и бутент. Вариантные модели расширяют совместимость с пропиленом и жидким аммиаком.
Он имеет пропускную способность обработки 1,0 м³/мин , давления на входе 1,6 МПа. , Температура входов ≤40 ℃ , давление выхлопных газов 2,4 МПа . Главное двигатель 18,5 кВт . Его компактный размер ( 1300 × 800 × 1050 мм ) и 500 кг веса оптимизируют использование пространства.
Да. Bengbu United Compressor предоставляет индивидуальные решения на основе скорости потока, чистоты, давления, рабочей среды и уникальных требований клиентов. Настройки включают структурные формы, методы охлаждения, типы установки и режимы привода.
