// условия проектирования
Безопасное и эффективное сжатие для загрузки и разгрузки СНГ

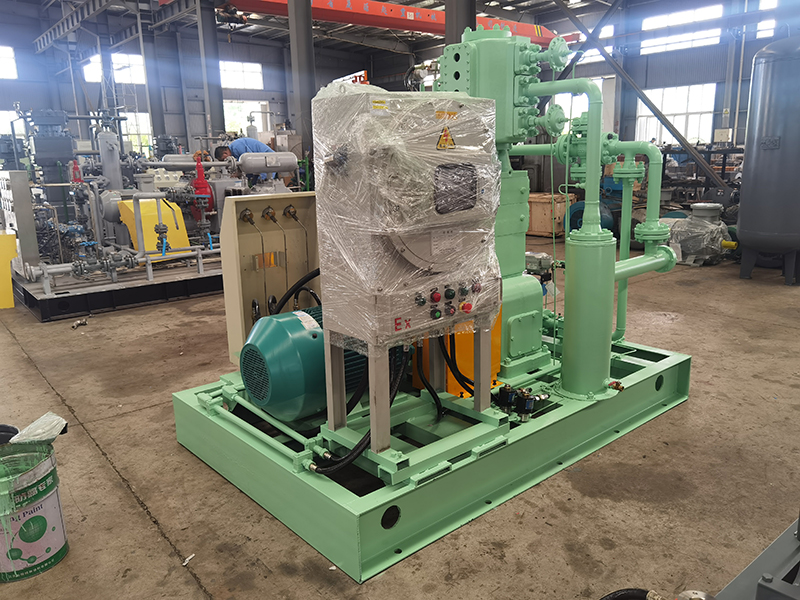

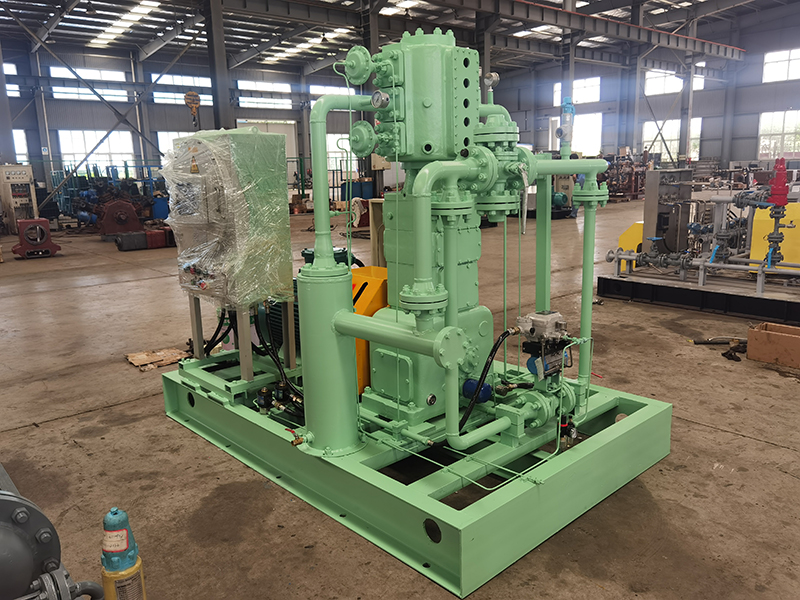

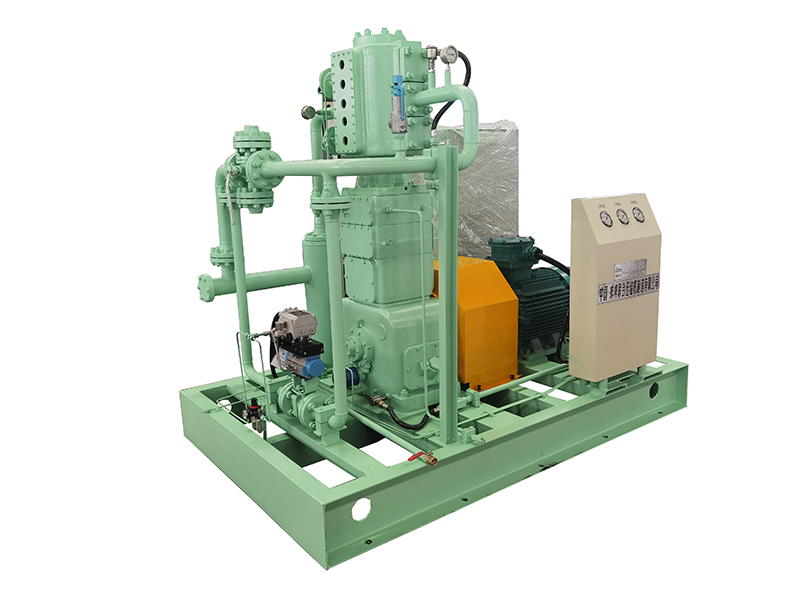

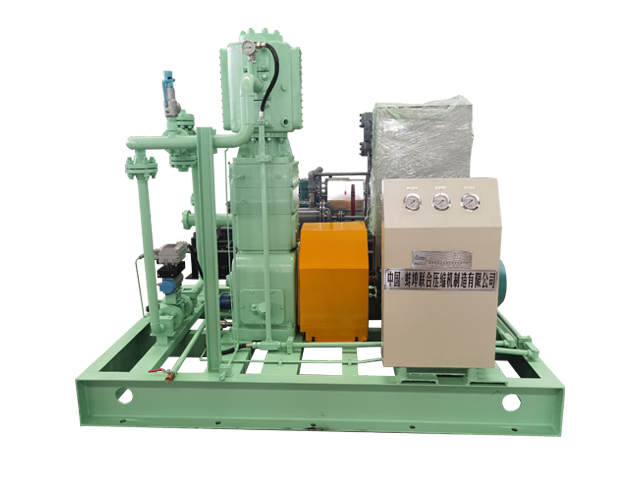

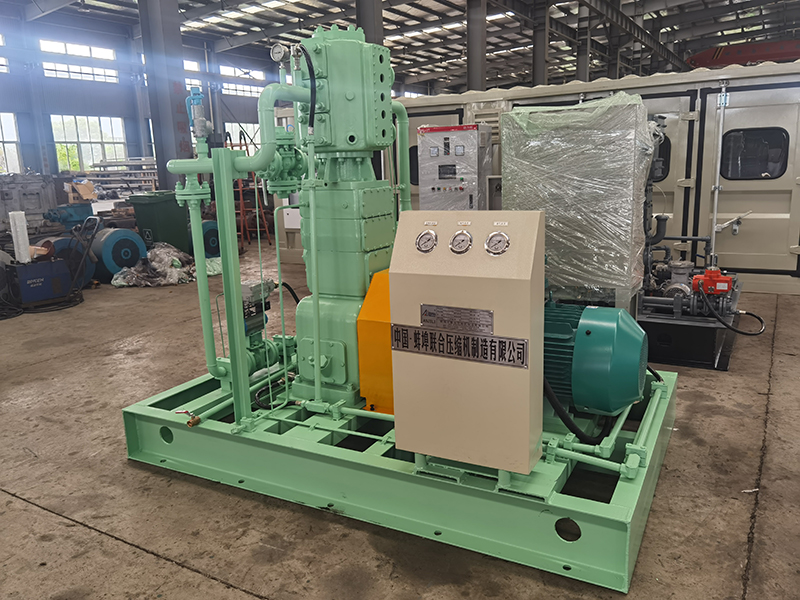

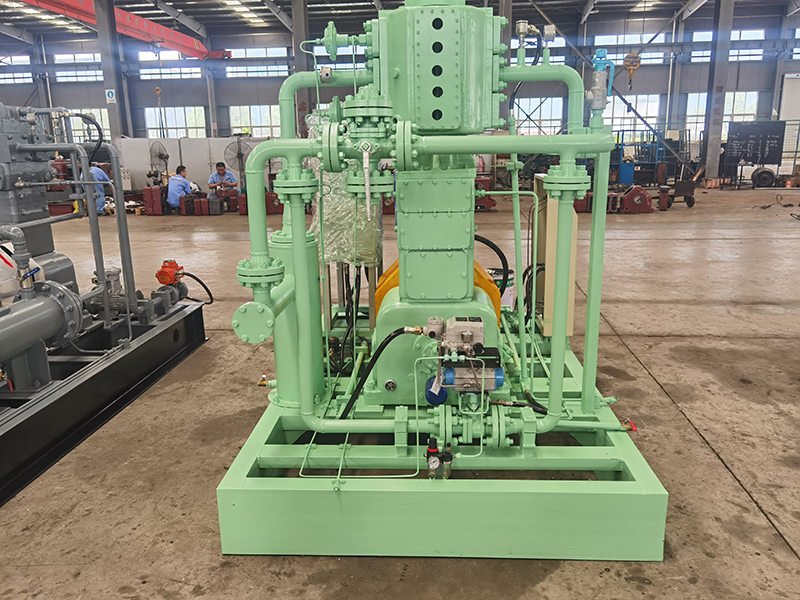

ZW -1,46/(0,1–1,42)-(0,4–1,72) представляет собой высокопроизводительный, без масляного поршневого компрессора, разработанного специально для применений сжиженного газа и разгрузки , таких как заполнение резервуаров LPG, разгрузка грузовика и передача хранения . С стабильной скоростью потока 1,46 мграни/мин эта модель предлагает надежную обработку газа в широком диапазоне рабочих давлений.
Давление на входе : 0,1–1,42 МПа (г)
Давление выхлопных газов : 0,4–1,72 МПа (г)
Среда : Сфг, пропан, бутан или подобные сжиженные газы
Скорость потока : 1,46 мграни/мин.
Этот компрессор построен для работы в опасных средах, где необходимы Беспроигрышная безопасность и чистота газа . конструкция обеспечивает чистую сжатие без риска загрязнения, что делает его подходящим для непрерывных или энергетических процессов. Компрессор оснащены системами герметизации с высокой интеграцией для предотвращения утечки газа, особенно критических при работе с легковоспламеняющимися газами.
Блок ZW-1.46 интегрирован с автоматизированной системой управления на основе ПЛК для мониторинга в реальном времени, обнаружения неисправностей и полностью автоматизированной работы. Это установленная и компактная , упрощающая установку и интеграцию на месте в существующую систему процессов.
Ключевые функции:
Безопасное без масла сжатие для сжиженных газов
Высокая газопроницаемость для устранения рисков утечки
Интеллектуальная система управления PLC для стабильной и автоматической работы
Коррозионное строительство для долгосрочной надежности
Установленная структура для быстрого развертывания
Широко используется в терминалах сжиженного нефтяного газа, химических завода и газовых станциях
// Основные технические параметры
| Нет. | Элемент | Содержание | |
| 1 | Модель | ZW-1.46/(1-14.2)-(4-17.2) | |
| 2 | Середина | Сжиженный нефтяной газ (СНГ) | |
| 3 | Тип структуры | Вертикальная, двойная действие, смазывание без масла, поршневая поршень типа поршня | |
| 4 | Стадии сжатия | Одностадийное сжатие, однояд | |
| 5 | Номинальный объемный поток (м³/мин) | 1.46 | |
| 6 | Давление всасывания (mpa.g) | 0,1-1,42 | |
| 7 | Давление разряда (MPA.G) | 0,4-1,72 | |
| 8 | Температура всасывания (° C) | ≤40 | |
| 9 | Температура разряда (° C) | ≤110 | |
| 11 | Скорость компрессора (R/мин) | 740 | |
| 13 | Драйв двигатель | YB3-225M-8, 22 кВт, 740R, Exdiict4, IP55, B3, 380V, 50 Гц | |
| 14 | Начальный метод | Прямой старт | |
| 19 | Метод смазки | Коленчатый вал, шатуна, Crosshead | Смазка давления |
| Цилиндр, упаковка | Без масляной смазки | ||
| 20 | Давление на масляном насосе (МПа) | ≈0,15-0,60 | |
| 21 | Метод передачи | Шиновая связь | |
| 22 | Метод установки | Исправлено, с фундаментом | |
| 23 | Уровень шума (дБ (а)) | ≤85 | |
| 24 | Интенсивность вибрации (мм/с) | ≤28 | |
| 26 | Смазочный тип масла | Температура окружающей среды> 5 ° C. | Механическое смазочное масло L-DAB150 |
| Температура окружающей среды <5 ° C. | Механическое смазочное масло L-DAB100 | ||
| 28 | Автоматический контроль | Шкаф управления блоком поддерживает прямой запуск, управление ПЛК, защищающим от взрыва, дисплей сенсорного экрана, интерфейс связи RS485, обеспечение удаленного мониторинга работы и информации о сигнализации и дистанционного управления. Защита включает в себя перегрузку двигателя/короткий замыкание; Низкое давление масла, высокая температура разряда, низкое давление всасывания и высокое давление сгрупп компрессора, с функциями отображения, тревоги и выключения. | |
| 29 | Размеры (L × W × H, MM) | Примерно 2500 × 1600 × 1700 (с учетом фактической конструкции) | |
| 30 | Вес (кг) | Примерно 2500 | |
