Газовый состав (мол.%): Водородной газ
Скорость потока: 515nm3/h;
Давление впускного отверстия: 0,003 МПа. G;
Температура входа: ≤ 40 ℃;
Давление выхлопных газов: 1,6 МПа. G;
Основная мощность двигателя: 90 кВт
Общие размеры машины: ~ 5000 × 3200 × 2100 мм
Вес всего машины: ~ 8t
| Количество: | |
|---|---|

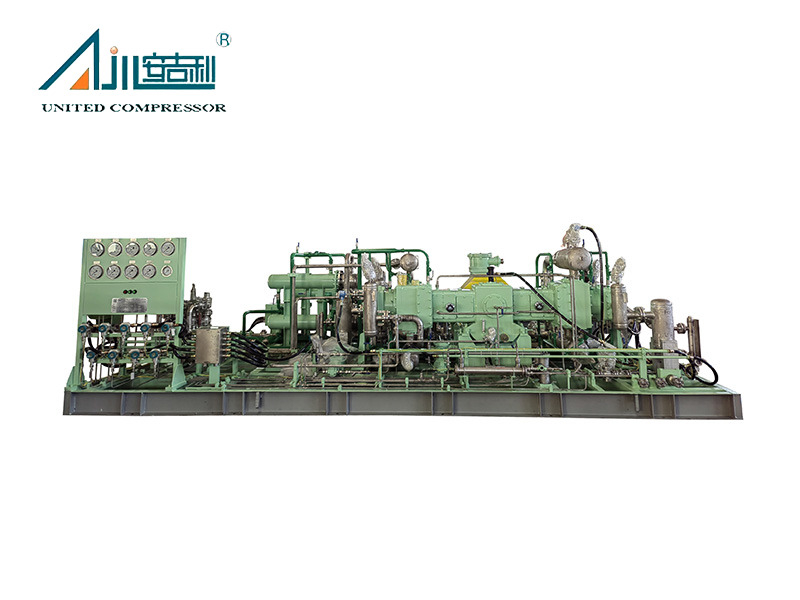

Компрессор водородного компрессора DW-9,55 / 0,03-16 , изготовленный Bengbu United Compressor (ведущий китайский производитель компрессоров), представляет собой передовый поршневой поршневой компрессор, разработанный специально для обработки газа водорода. Этот компрессор, разработанный для удовлетворения требований различных промышленных приложений, выделяется благодаря своей эффективности, надежности и адаптивности к пользовательским требованиям.
В своем ядре водородный компрессор DW-9,55 / 0,03-16 работает с газом водорода (состав средней моли 100 моль) и обеспечивает исключительные показатели производительности: , скорость потока 515 нм / H , давление в размере 0,003 МПа . Его компактная конструкция, с общими размерами приблизительно 5000 × 3200 × 2100 мм и весом ~ 8T , обеспечивает легкую интеграцию в разнообразные операционные среды.
Этот компрессор, идеально подходящий для выработки энергии водорода, хранения энергии, систем транспортных средств топливных элементов и промышленного нагрева, играет важную роль в сжатии водорода к необходимому давлению для хранения, транспортировки или прямого использования. Помимо стандартных спецификаций, Bengbu United Compressor предлагает индивидуальные решения, адаптируясь к конкретным потребностям клиента, таким как скорость потока, чистота, давление и условия работы - от проектирования до производства.
Компрессор водорода DW -9,55 / 0,03-16 создан для максимальной эффективности, с акцентом на снижение потребностей потребления и обслуживания энергии. Его расширенный дизайн минимизирует уязвимые детали, что приводит к низким уровням вибрации и шума, что облегчает работу и обслуживание. Основной двигатель мощностью 90 кВт обеспечивает постоянную мощность при оптимизации использования энергии, согласуясь с целями устойчивости для промышленности, связанных с водородом.
Признавая, что потребности промышленности различаются, водородный компрессор DW-9,55 / 0,03-16 поддерживает обширную нестандартную настройку. Клиенты могут выбирать из нескольких структурных форм (D-тип, M-тип, S-тип, W-тип, V-тип, Z-тип), методы охлаждения (с водным охлаждением, воздушное охлаждение, смешанное охлаждение) и типы установки (фиксированные, мобильные, установленные на салоне). Режимы привода включают двигатель или дизельный двигатель, обеспечивая совместимость с различными рабочими настройками.
Этот компрессор оснащен двухрядной поршневой структурой поршня с однослойным расположением (высота центрального центра: 315 мм ) и горизонтально расположенные одноактивные цилиндры с двухэтапной разницей (первые и четвертые этапы, вторые и третьи стадии). Ключевые компоненты, такие как масляные скребки, промежуточные уплотнения и упаковки давления в цилиндре, используют разделенные кольца с зажимом из нержавеющей стали, повышение долговечности и предотвращение утечки водорода. Коробка для упаковки под давлением оснащена инфляционной системой и трубками сбора утечек (нержавеющая сталь) для обеспечения безопасности и соблюдения окружающей среды.
Компрессор водорода DW -9,55 / 0,03-16 широко применим в производстве водорода, хранении энергии (хранение резервуаров высокого давления), заправку транспортных средств топливных элементов и системы промышленного нагрева. Его способность обрабатывать температуры на входе ≤ 40 ℃ и обеспечивать 1,6 МПа .
Область применения
Компрессоры водорода играют решающую роль в выработке водорода, хранении энергии и нагревании. Например, сжатие водорода на высокое давление для выработки электроэнергии топливных элементов или хранение его в газовых цилиндрах высокого давления или подземных резервуарах для хранения для аварийного использования. Кроме того, системы отопления водорода также полагаются на их способность к доставке высокого давления. Транспортные средства для водородных топливных элементов полагаются на водородный компрессор для сжатия газа водорода в резервуаре для хранения до необходимого давления топливного элемента, которое является основным компонентом работы транспортного средства. В центре внимания этой области - легкая конструкция и эффективная технология сжатия.
Выделите преимущества
 |  |  |  |
| Обладает высокой эффективностью, надежностью и высокой степенью автоматизации; | Менее уязвимые детали, низкий вибрации, низкий уровень шума, легкая работа и обслуживание | Основное и вспомогательное оборудование компрессора установлено на салах, работающих гладко и надежно. Общая установка SLED удобна для транспортировки и установки компрессора | Все компоненты машины тщательно спроектированы |
Патентные сертификаты
 | По поршневой нити защитной рукав ZL 2017 2 1907021.7 | | Устройство поддержки кольца поршня ZL 2018 2 0294776.2 | |
| Поршень диапазона ZL 2017 2 190177.0 для симметричных сбалансированных компрессоров | | Интегрированный длинный короткий двойной отсек ZL 2018 2 0294762.0 |
Целая машина описание
Компрессор принимает D-тип (симметричный тип баланса), без масляного охлаждения, смазку без масла, поршневой поршневой тип, 2-й 3-ступенчатое сжатие, а весь блок поставляется модульным образом.
Колчачок компрессора изготовлен из серого чугуна и имеет четыре отверстия разных диаметров для установки горных горков, подшипников и подшипников. Нижняя часть картера может хранить смазочное масло для смазки компрессора; Верхняя поверхность картера имеет интерфейс для установки крышки топливного входа (дыхательный порт); Кроме того, на картере также есть запасные интерфейсы, такие как порт масляного стока, порт наблюдения масляного манометра, порт впрыска масла подшипника и установка температурного порта температуры масла. Слив масляного стока был подключен к внешней стороне отсека и оснащен ручным шаровым клапаном для разряда масла с картера.
Среднее тело компрессора представляет собой двойную структуру среднего тела, гарантирующая, что среднее пространство тела больше, чем один ход, предотвращая попадание компрессора масла в цилиндре из картера, что гарантирует, что компрессорное масло не загрязняет среду. Материалом компрессора цилиндра представляет собой серую чугунную/кованую сталь, и он принимает бесфактуческую конструкцию смазки, которая не требует смазки масла. Материалом головки цилиндра представляет собой серую чугунную/кованую сталь, а воздушные клапаны расположены аксиально на головке цилиндра.
 |  |

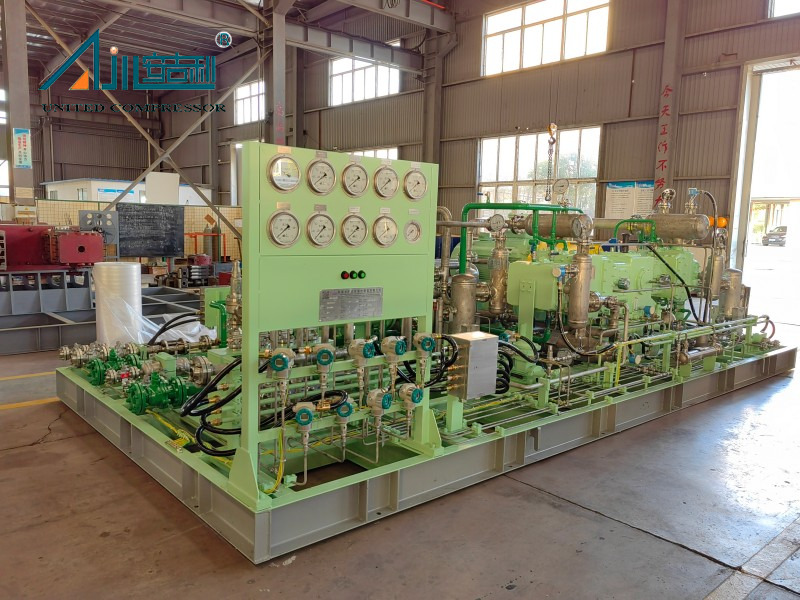

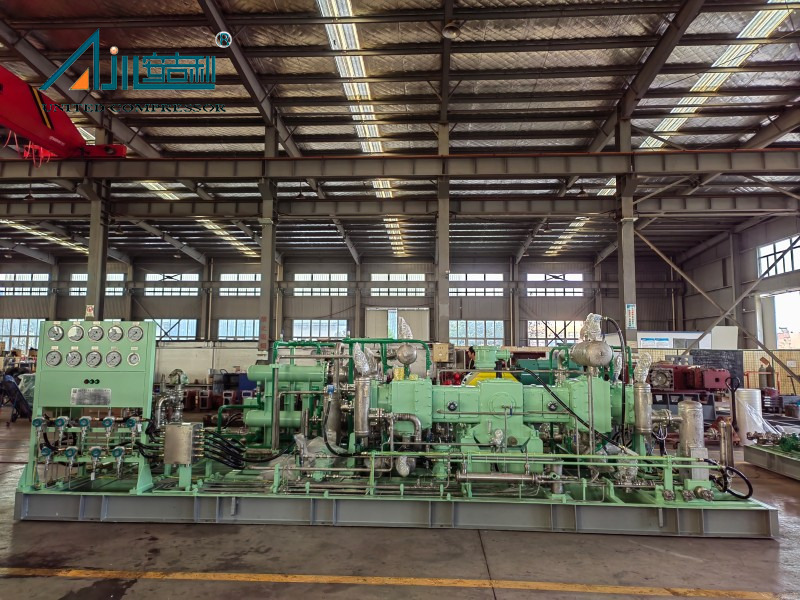

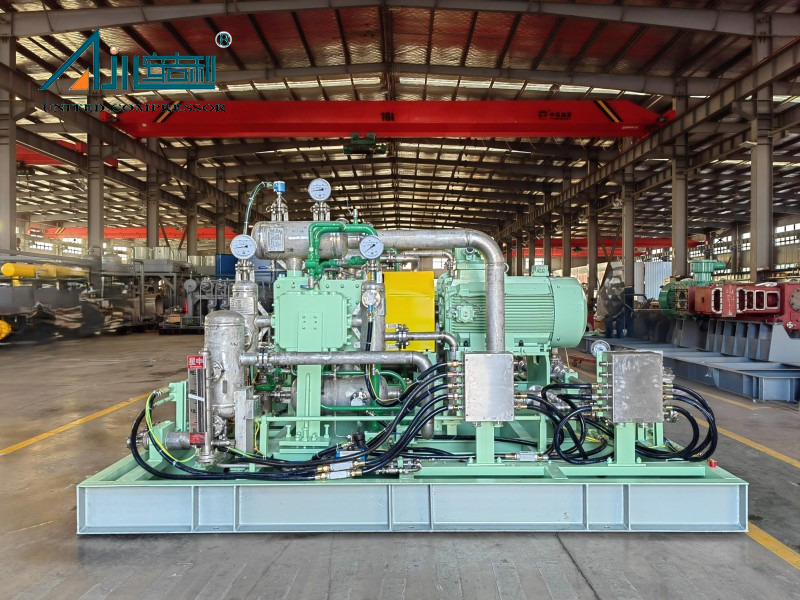

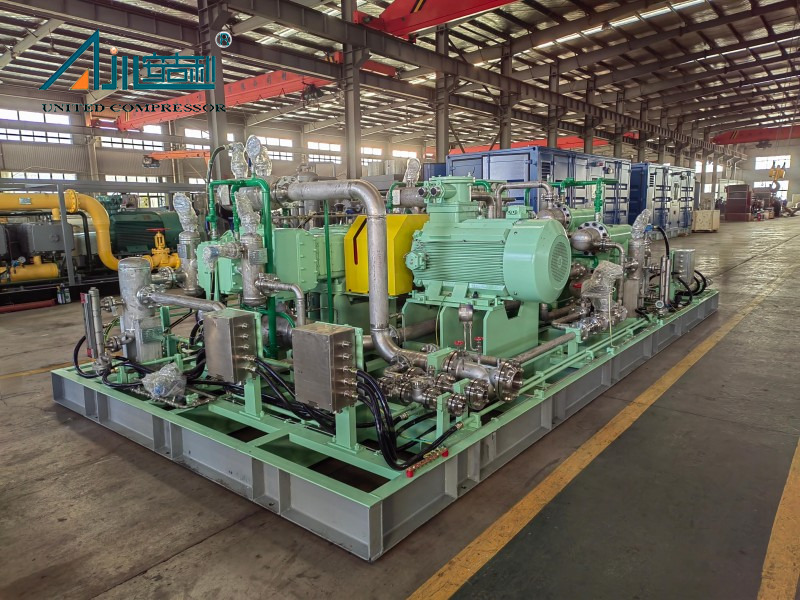

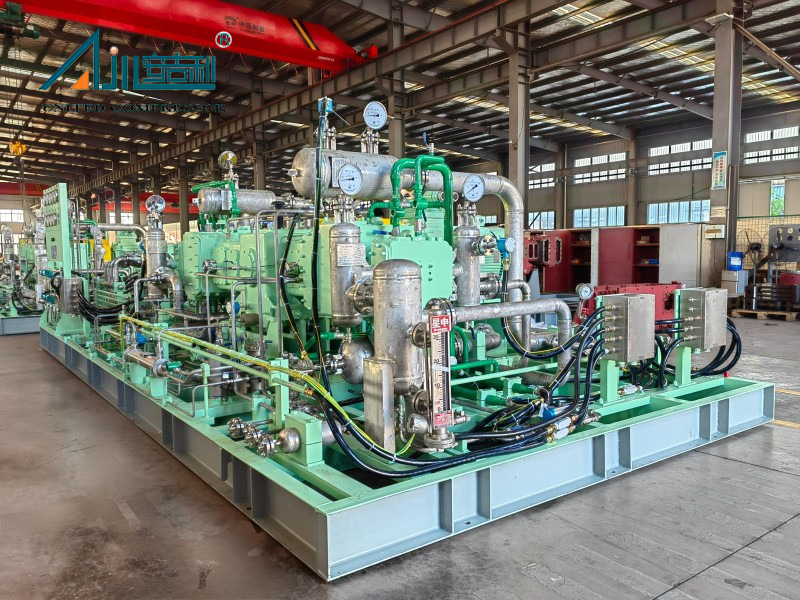

Компрессор на этой картинке-нестандартный продукт. Продукт предоставляет независимые решения, адаптированные к конкретным требованиям использования клиентов (скорость/чистота/чистота потока, среда использования, основные цели и конкретные требования клиентов), от проектирования до настройки продукта.
Структурная форма: D-тип/M-тип/S-тип/W-тип/V-тип/Z-тип
Метод охлаждения: охлаждение воды/воздушное охлаждение/смешанное охлаждение
Форма установки: фиксированная/мобильная/Pry монтированная/тип кабины
Режим привода: моторный привод/запуск двигателя дизельного топлива
Транспорт: море/воздух/земля
Упаковка:
 |  |  |
| Металлическая каюта | Деревянная коробка | Звукоизоляционная кабина |
Проектный случай
 |  |  |
| Lanzhou Petrochemical Company 240000 Tonyear Ethylene Restoration - добавление проекта Butadiene и 1 -Butene разгрузки | Alibek Oilfield на юге Казахстана | Закупка дегидратации молекулярного сита, регенерации и инъекционного устройства этиленгликоля, а также заново топливного газа в газовом поле Akimom |
Технический параметр
| Нет. | Модель | Середина | Скорость потока (нм3/ч) | Давление выхлопных газов (mpa.g) | Моторная мощность (кВт) | Метод охлаждения | Общие размеры (мм) | Веса (кг) | |
| 1 | DW-1.6/(8 ～ 12) -120 | Водород | 800 | 12 | 160 | Водяной охлаждение | 5800 × 3000 × 2300 | 8500 | |
| 2 | DW-1.8/15-30 | Водород | 1500 | 3.0 | 75 | Водяной охлаждение | 3200 × 3000 × 1850 | 5800 | |
| 3 | DW-6.74 (3.3) /0,7 (5 ～ 12) -12 | Водород | 600 | 1.2 | 90 | Водяной охлаждение | 5000 × 3200 × 2100 | 8000 | |
| 4 | DW-17.9/(4 ～ 5) -6,5 | Водород | 1270 | 0.65 | 132 | Водяной охлаждение | 3500 × 3000 × 2300 | 8000 | |
| 5 | DW-1.8/15-30 | Водород | 1500 | 3.0 | 75 | Водяной охлаждение | 3200 × 3000 × 1850 | 5800 | |
| 6 | DW-9,55/0,03-16 | Водород | 515 | 1.6 | 90 | Водяной охлаждение | 3500 × 3200 × 2500 | 6500 | |
| 7 | DW-96,5/(15 ～ 23)-(21 ~  29) | Водород | 4500 | 2. 1 ～ 2.9 | 185 | Водяной охлаждение | 5000 × 3000 × 2500 | 12000 | |
| 8 | DW-48/(15 ～ 23)-(21 ~ 29) | Водород | 2642 ～ 4500 | 2. 1 ～ 2.9 | 55 | Водяной охлаждение | 4000 × 2700 × 2300 | 6000 | |
| 9 | D-0.57/16-200 | Водород | 500 | 20 | 75 | Водяной охлаждение | 5800 × 3200 × 2350 | 9000 | |
| 10 | ZW-0. 18/15-22 | Водород | 150 | 2.2 | 11 | Водяной охлаждение | 2200 × 1600 × 1700 | 2000 | |
| 11 | ZW-0,82/(6 ～ 8) -20 | Водород | 300 | 2.0 | 22 | Водяной охлаждение | 2500 × 1500 × 1750 | 2000 | |
| 12 | W-3/0,1-150 | Водород | 212 | 15 | 55 | Водяной охлаждение | 6000 × 2700 × 2100 | 15000 | |
| 13 | MW-7.7/9.8-40 | Водород | 4200 | 4.0 | 355 | Водяной охлаждение | 7500 × 3600 × 2000 | 22000 | |
| 14 | MW-255.2/(1,5 ～ 1,7) -10 | Водород | 3300 | 1.0 | 315 | Водяной охлаждение | 8000 × 3000 × 2200 | 20000 | |
| 15 | PW-0.6/(10 ～ 15) -30 | Водород | 0 ~ 560 | 3.0 | 30 | Смешанное охлаждение | 2200 × 1800 × 1600 | 1800 | |
| 16 | PW-137/17-25 | Водород | 820 | 2.5 | 30 | Смешанное охлаждение | 4000 × 2700 × 2300 | 6000 | |
| 17 | D-0.26/(28 ～ 31) -150 | Водород | 400 | 15 | 45 | Смешанное охлаждение | 3800 × 3200 × 1950 | 4800 | |
| 18 | PW-137/17-25 | Водород | 820 | 2.5 | 30 | Смешанное охлаждение | 4000 × 2700 × 2300 | 6000 | |
| 19 | VW-14.3/7 | Водород | 750 | 0.7 | 110 | Смешанное охлаждение | 4800 × 2250 × 2100 | 8000 | |
| 20 | DW-7.6/(4 ～ 5,7) -6,5 | Водород | 2000 | 0.65 | 55 | Смешанное охлаждение | 3500 × 3000 × 2300 | 6000 | |
Компрессор DW-9,55 / 0,03-16 предлагает скорость потока 515 нМ / ч , обеспечивая эффективное сжатие водорода для различных промышленных потребностей, включая производство электроэнергии и применение топливных элементов.
Да. Bengbu United компрессор обеспечивает полную настройку на основе требований клиента, включая скорость потока, чистоту, давление, эксплуатационную среду и конкретные варианты использования. Варианты включают методы охлаждения, типы установки и режимы привода, чтобы соответствовать уникальным условиям на месте.
Компрессор оснащен упаковкой давления из нержавеющей стали, системами инфляции и трубами сбора утечек, чтобы минимизировать утечку водорода. Критические компоненты используют долговечные материалы и точную инженерию для обеспечения безопасной работы даже в средах высокого давления.
Варианты транспорта включают в себя море, воздух или землю. Выбор упаковки включает в себя металлические каюты, деревянные коробки или звукоизоляционные каюты, обеспечивая безопасную доставку независимо от расстояния или места назначения.
Компрессор включает в себя запатентованные технологии, такие как защитный рукав поршневого стержня (ZL 2017 2 1907021.7) и устройство поддержки кольца поршня (ZL 2018 2 0294776.2), обеспечивая соответствие стандартам отрасли и надежности.
Компрессор DW-9,55 / 0,03-16 водород сочетает в себе передовую инженерную инженерию, гибкость настройки и безопасность для удовлетворения развивающихся потребностей сектора энергетики водорода. Опираясь на экспертизу Bengbu United Compressor, это надежное решение для эффективного и надежного сжатия водорода.
